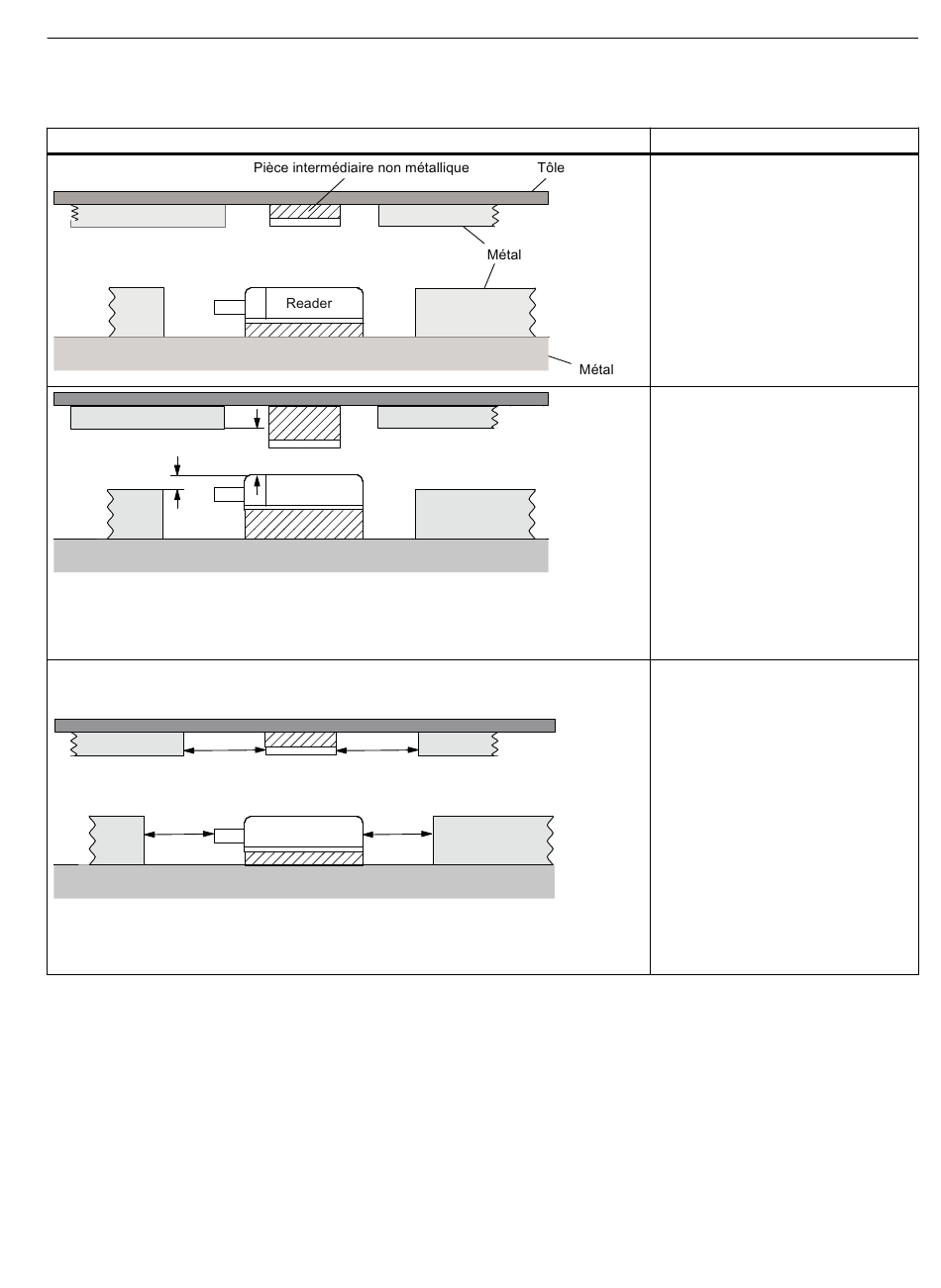

Tableau 4-36 Montage noyé de transpondeurs et de plots
Représentation
10-20 mm
a
b
Montage de plusieurs plots de lecture/écriture sur des cadres ou des supports métalliques
Chaque plot de lecture/écriture monté sur du métal couple une partie du champ sur le support
métallique. Le respect de la distance minimale D et des zones sans métal a, b permet
normalement d'éviter les risques d'influence mutuelle. Une influence est toutefois possible en
cas de positionnement particulièrement défavorable d'un cadre métallique. Cela se traduit par
une augmentation des temps de transmission ou par l'apparition sporadique de messages
d'erreur dans le coupleur.
SIMATIC RF300
Manuel système, 02/2021, C79000-G8977-C345-09
x > 100 mm
Reader
a
b
Reader
Planification du système RF300
4.3 Directives de montage
Description
Problème :
Un montage noyé des transpondeurs
et des plots est systématiquement
possible. Cela réduit toutefois forte‐
ment la taille de la fenêtre de trans‐
mission. Les mesures suivantes per‐
mettent d'empêcher la réduction de
la fenêtre :
Remède :
Augmentation de la taille de la pièce
intermédiaire non métallique sous le
transpondeur et/ou le plot de lecture/
écriture.
Le transpondeur et/ou le plot sont 10
à 20 mm plus haut que l'environne‐
ment métallique.
(la valeur x ≥ 100 mm s'applique p.
ex. pour le RF310R. Elle indique que
pour une distance x ≥ 100 mm, le plot
de lecture/écriture n'est plus influen‐
cé de manière notable par le métal.)
Remède :
Augmentation des distances a, b par
rapport au métal.
Valeur indicative :
•
choisir des valeurs a, b environ 2 à
3 fois supérieures aux valeurs in‐
diquées pour les zones sans métal
•
Une augmentation des valeurs a
et b a plus d'effet sur des plots de
lecture/écriture ou des transpon‐
deurs avec une distance limite im‐
portante que sur des plots ou des
transpondeurs avec une distance
limite réduite.
67
