4.6.4
Perturbations électromagnétiques
Trois composantes sont nécessaires pour que des perturbations puissent agir sur une
installation :
• Source de perturbations
• Circuit de couplage
• un appareil susceptible

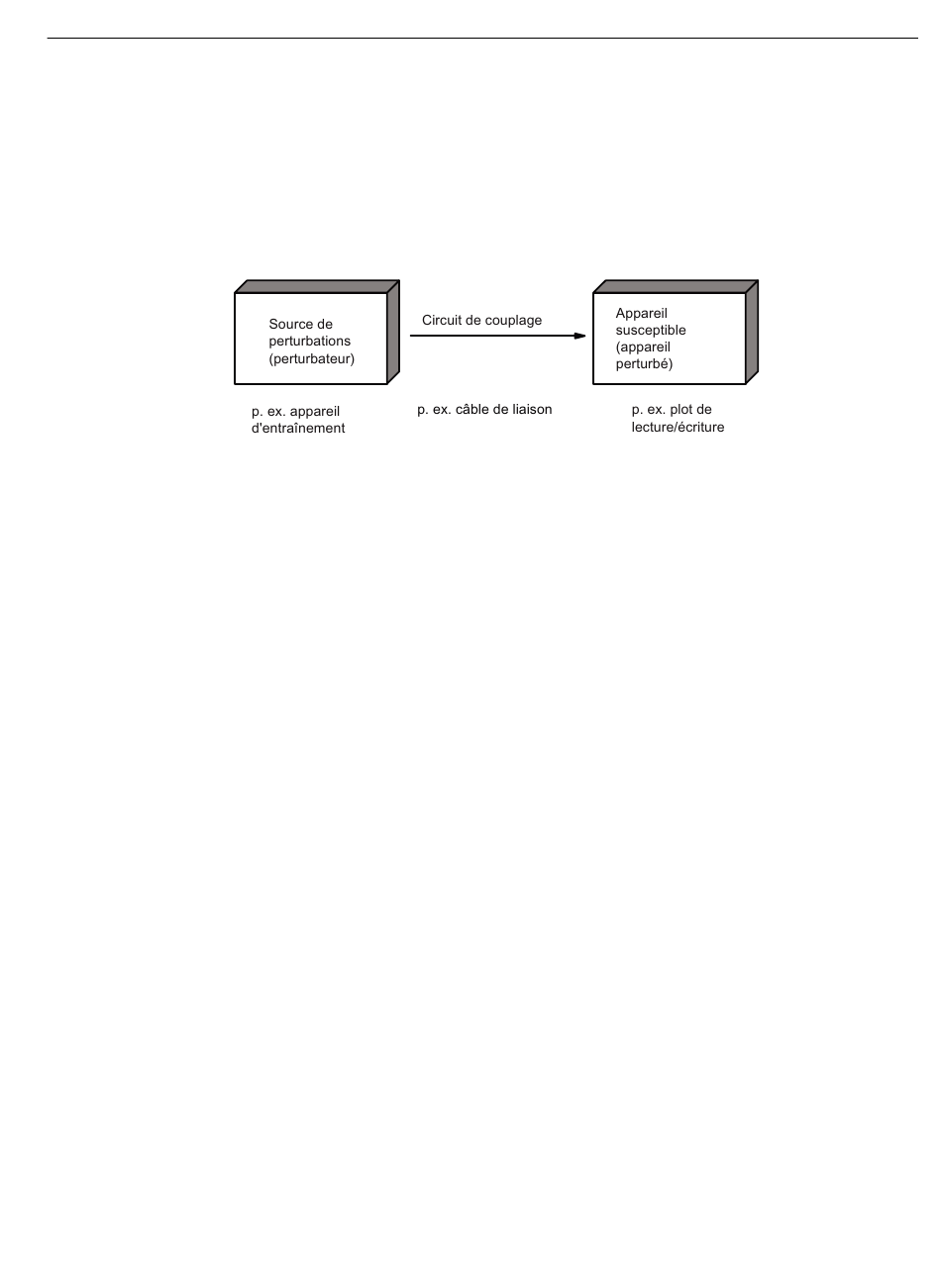

Figure 4-9
S'il manque l'une de ces composantes, p. ex. le circuit de couplage entre la source de
perturbations et l'appareil susceptible, ce dernier ne subit alors aucune influence perturbatrice,
même si la source émet des perturbations importantes.
Les mesure de CEM portent sur les trois composantes afin d'éviter un éventuel
dysfonctionnement par suite de perturbations. Lors de la réalisation d'une installation, le
constructeur doit prendre toutes les mesures possibles afin d'éviter l'apparition de sources de
perturbations :
• Une installation doit uniquement comporter des appareils satisfaisant à la classe limite A
selon VDE 0871.
• Tous les appareils perturbateurs doivent être antiparasités. Cela concerne toutes les bobines
et tous les enroulements.
• Configurez le système de sorte à éviter une perturbation réciproque des différents
composants ou à la maintenir à un niveau aussi faible que possible.
Vous trouverez dans les chapitres suivants des conseils et des indications sur la configuration de
l'installation.
SIMATIC RF300
Manuel système, 02/2021, C79000-G8977-C345-09
4.6 Directives concernant la compatibilité électromagnétique (CEM)
Propagation d'une perturbation
Planification du système RF300
111
