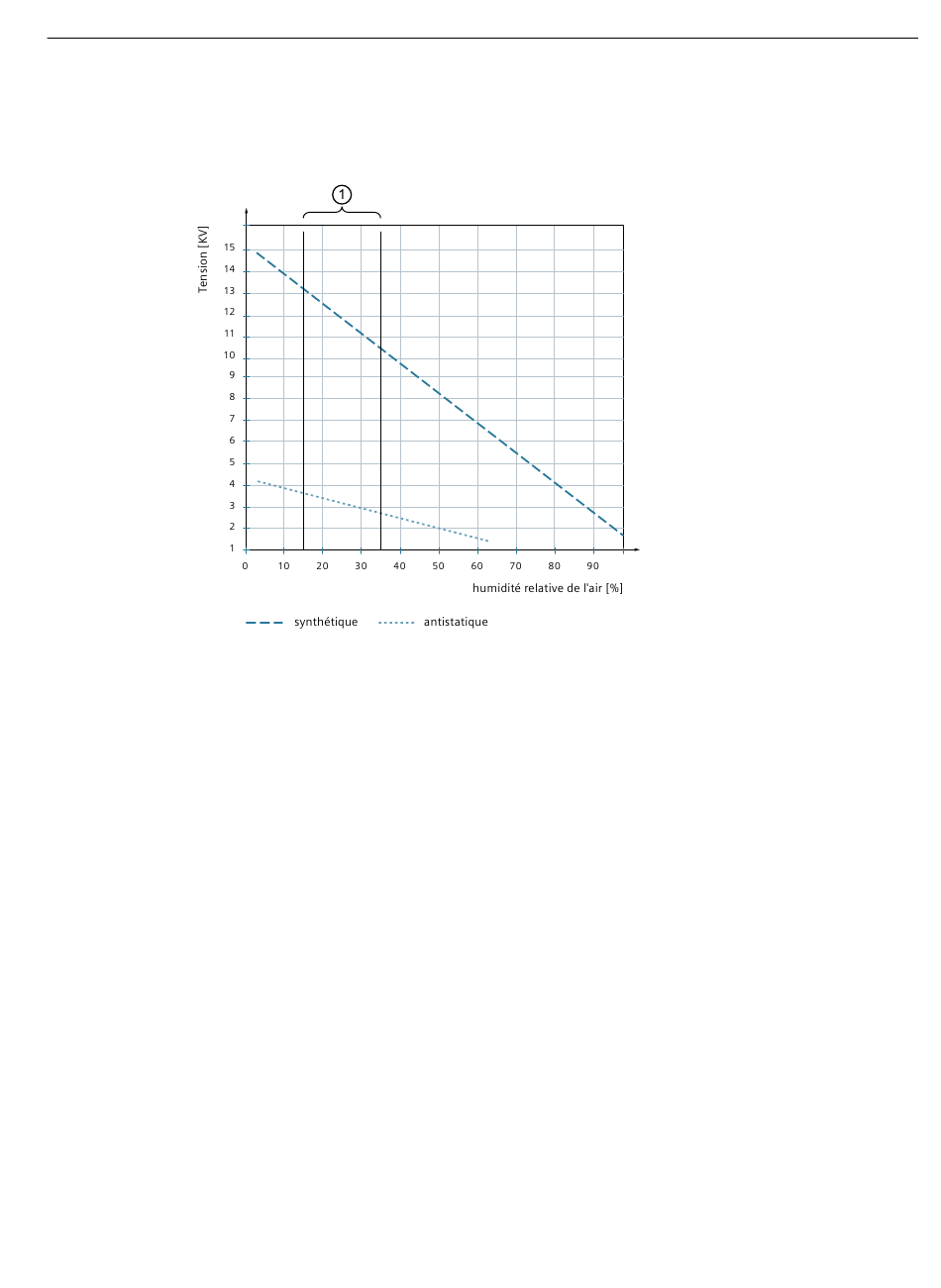

Le diagramme ci-après illustre la formation et le niveau de la charge électrostatique en fonction
des matériaux et des conditions ambiantes (humidité relative). La production de charges est
favorisée par la coïncidence de fibres synthétiques et d'une atmosphère sèche.
①
Figure 4-15
La norme CEI 61000-4-2 fournit des informations détaillées sur les décharges électrostatiques
ainsi que sur l'influence des matériaux utilisés et des conditions ambiantes sur cet effet.
4.6.7.2
Décharge et effet
La décharge se manifeste souvent sous forme d'une étincelle lorsque l'intensité du champ
électrique dépasse une valeur d'environ 4 à 30 kV/cm. Il peut en résulter une croissance très
rapide du nombre d'électrons et d'ions libres dans l'air qui fait que l'air devient subitement
conducteur comme on peut l'observer lors d'un éclair durant un orage.
Il peut également se produire un effluve, une décharge moins visible, sans étincelle, entre une
électrode fortement courbée, comparable à une vis ou tête de vis et une électrode à faible
courbure, tel un support métallique.
La forme la plus spectaculaire d'une décharge électrostatique reste cependant l'étincelle. Les
conséquences possibles sont une légère gêne chez les personnes, de graves dommages sur les
appareils électroniques ou des incendies et explosions si l'atmosphère contient des gaz ou
particules combustibles.
De nombreuses décharges électrostatiques se produisent cependant sans étincelle visible ou
audible. Il se peut qu'une personne qui véhicule une charge relativement faible ne perçoive
même pas la décharge bien que celle-ci suffise pour détruire des composants électroniques
sensibles. Certains appareils peuvent être endommagés par des décharges de pas plus de 30 V.
Ces formes de décharge électrostatique invisibles peuvent causer la défaillance complète ou des
SIMATIC RF300
Manuel système, 02/2021, C79000-G8977-C345-09
4.6 Directives concernant la compatibilité électromagnétique (CEM)
Humidité relative de l'air dans des bureaux sans régulation de l'humidité de l'air (en hiver)
Tensions électrostatiques maximales auxquelles un opérateur peut être chargé en fonction
du matériau et de l'humidité relative de l'air.
Planification du système RF300
119
