Plots de lecture/écriture
5.3 SIMATIC RF340R/RF350R
5.3.1.3

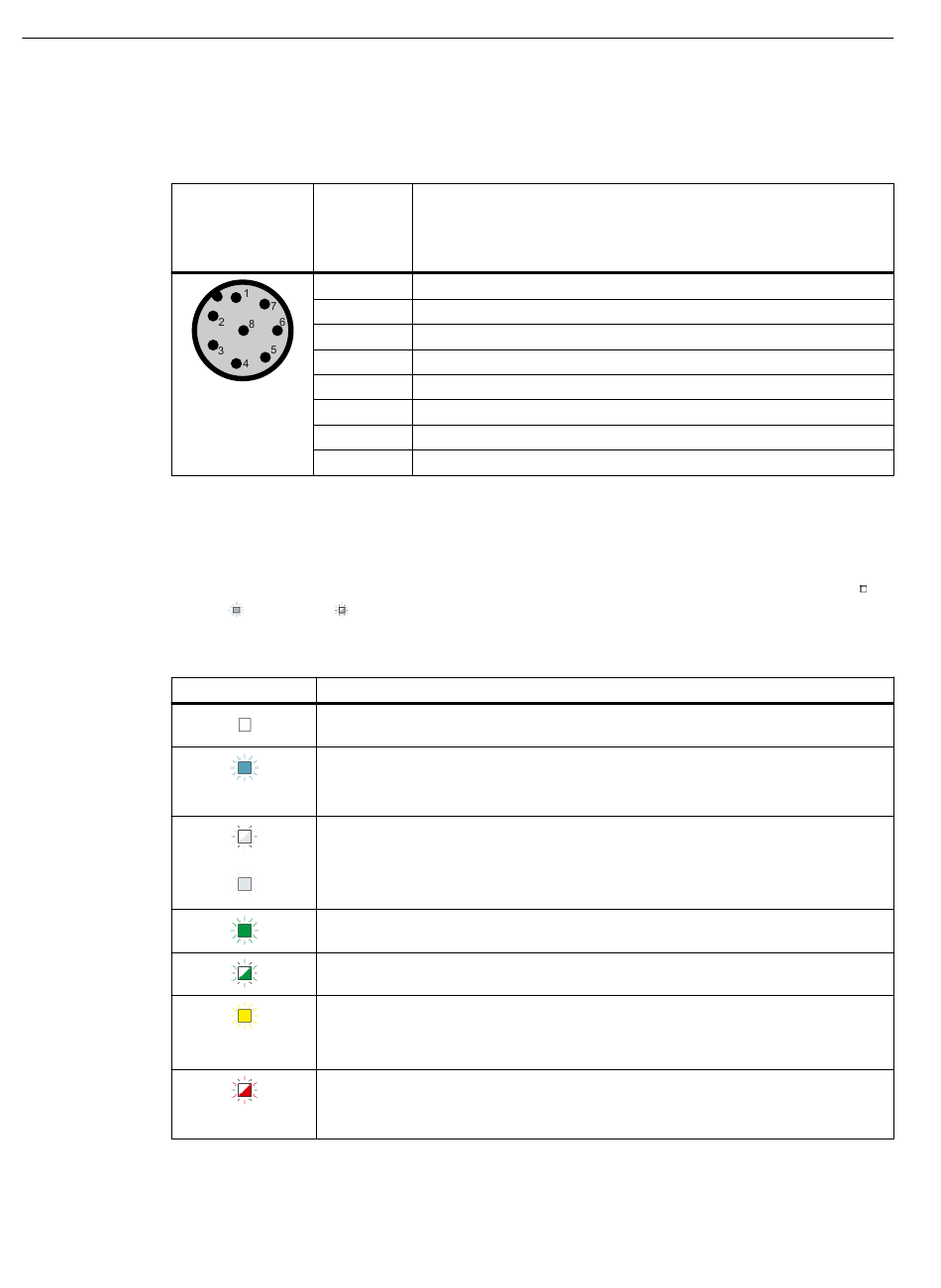

Brochage de l'interface RS422

Tableau 5-10 Brochage
Broche
5.3.1.4 LED témoin
Les états de fonctionnement du plot de lecture/écriture sont signalés par deux LED. Les LED
peuvent visualiser les couleurs blanc, vert, rouge, jaune et bleu et adopter les états éteint ,
allumé
Tableau 5-11 Éléments de signalisation
148
Broche
M12 8 pts
côté appa‐
reil
1
2
3
4
5
6
7
8
, clignotant .
LED Signification
Le plot de lecture/écriture est hors tension.
Le plot de lecture/écriture est sous tension et recherche des transpondeurs.
Le plot de lecture/écriture est en mode "Configuration", à l'état "Rechercher trans‐
pondeur", n'a pas encore reçu de commande de "RESET" et n'est pas prêt.
Un nouveau transpondeur se trouve dans le champ d'antenne.
Le plot de lecture/écriture est en mode "Configuration", à l'état "Afficher qualité", n'a
pas encore reçu de commande de "RESET" et n'est pas prêt.
Selon l'intensité du signal, la LED vacille ou est allumée en permanence.
Le plot de lecture/écriture a reçu une commande "RESET".
Le plot de lecture/écriture est sous tension, l'antenne est sous tension.
• Mode "avec présence" : Transpondeur présent
• Mode "sans présence" : Transpondeur présent et commande en cours d'exécu‐
tion
Présence d'une erreur Le nombre de clignotements renseigne sur l'erreur détectée.
Vous trouverez de plus amples informations sur les messages d'erreur au chapitre
"Diagnostic du système (Page 431)".
Affectation
+ 24 V
- Emission
0 V
+ Emission
+ Réception
- Réception
libre
Terre (blindage)
