5.5.5
Garantie de la sécurité de l'échange de données
Veillez à ce que le "centre" du transpondeur se trouve dans la zone de la fenêtre de transmission
pour assurer la fiabilité des échanges de données. Pour plus d'informations à ce propos, voir le
chapitre "Fenêtre de transmission et distance de lecture/écriture (Page 40)".
5.5.6
Zone sans métal

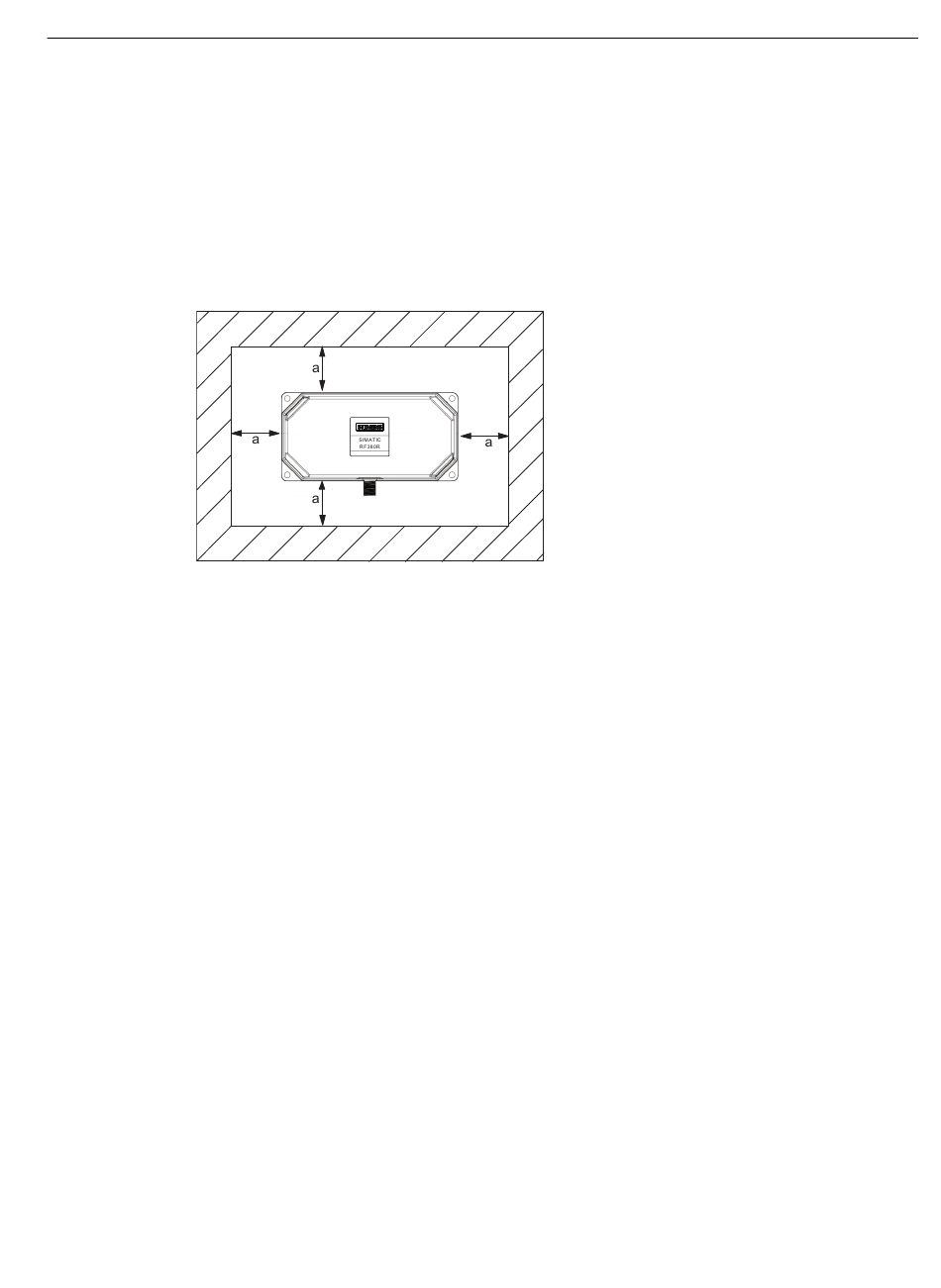

Figure 5-19
Le RF380R peut être noyé dans du métal. Il convient de tenir compte d'une possible réduction
des caractéristiques de champ.
Afin d'éviter d'influer sur les caractéristiques de champ, la distance a doit être ≥ 20 mm.
SIMATIC RF300
Manuel système, 02/2021, C79000-G8977-C345-09
Espace sans métal RF380R
Plots de lecture/écriture
5.5 SIMATIC RF380R
191
