S Distance de travail entre transpondeur et plot
a
S Portée limite (distance libre maximale entre la face supérieure du plot et le transpondeur pour laquelle la transmission
g
est encore tout juste possible dans des conditions normales)
L Longueur d'une fenêtre de transmission dans le sens x si la portée de travail est respectée (L
x
RF382R)
L Longueur d'une fenêtre de transmission dans le sens y si la portée de travail est respectée (L
y
RF382R)
M Point central du champ
SP Point d'intersection de l'axe de symétrie du transpondeur

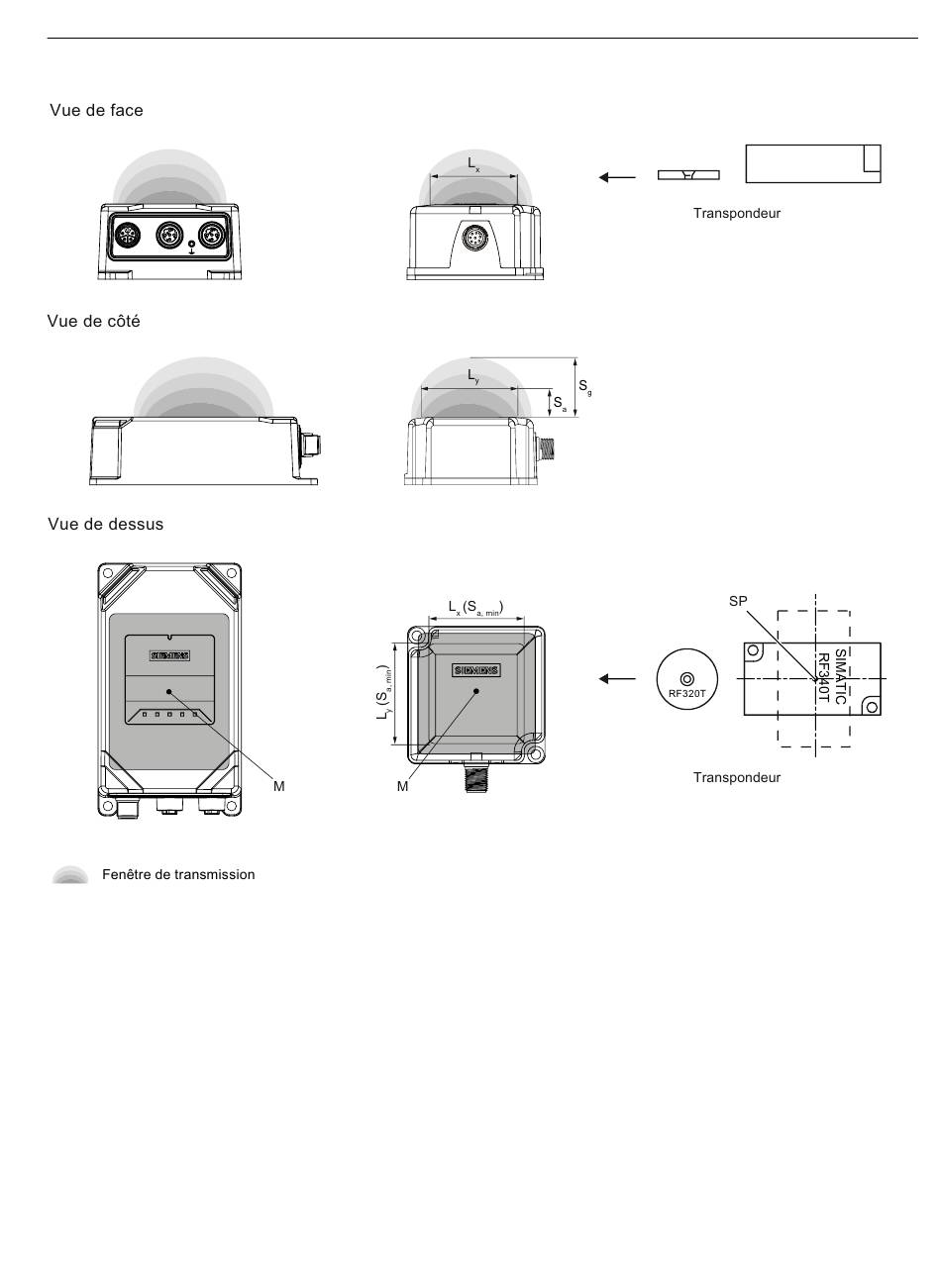

Figure 4-1 Fenêtre de transmission et distance de lecture/écriture du plot
SIMATIC RF300
Manuel système, 02/2021, C79000-G8977-C345-09
Planification du système RF300
4.1 Principes de base de la prévision d'utilisation
≠ L pour RF380R et
x y
≠ L pour RF380R et
x y
