Plots de lecture/écriture
5.4 SIMATIC RF360R
Figure 5-14
5.4.4
Raccordement du plot de lecture/écriture
Condition
Réalisez le câblage exclusivement hors tension.
Outils requis
Si vous utilisez des câbles préconnectorisés, vous avez besoin des outils suivants :
• Jeu de clés dynamométriques (p. ex. Peres ; M12/M8, réglable ; PER091) pour le câblage des
connexions du plot de lecture/écriture
Remarque
Utiliser des câbles préconnectorisés
Pour raccorder l'alimentation, nous vous recommandons d'utiliser les câbles indiqués au
chapitre "Références de commande (Page 469)" (câbles 4 x1,5 mm
Si vous souhaitez munir vous-même les câbles de connecteurs, veillez à ce que la section de
conducteur soit compatible avec la configuration de l'installation et avec la protection par fusible
(1,5 mm
Si vous utilisez des câbles non préconnectorisés, vous avez besoin des outils adaptés aux câbles/
connecteurs, p. ex. outil de dénudage, tournevis ou clé mâle six pans.
178

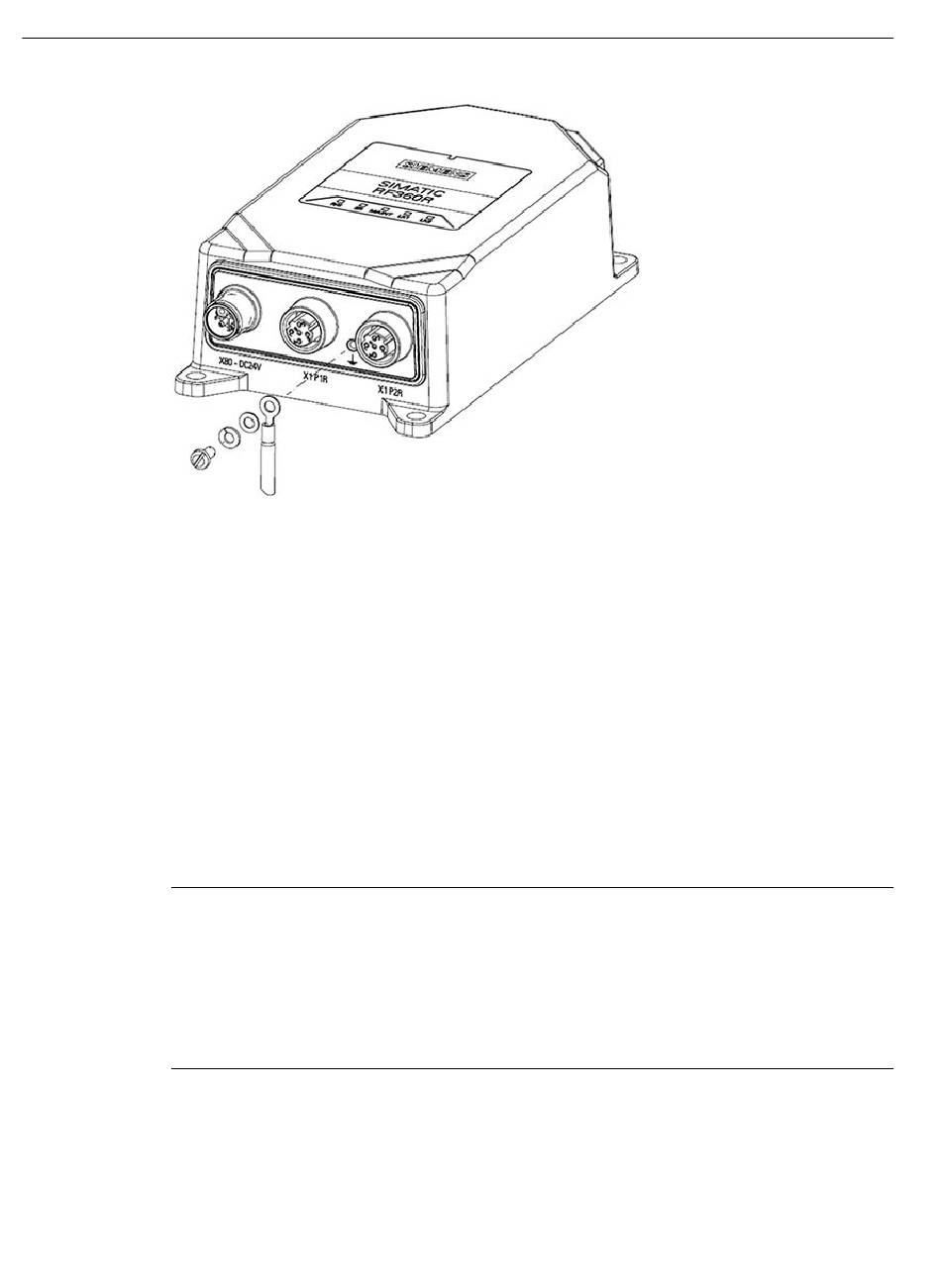

Raccordement du câble de mise à la terre
).
2
préconnectorisés).
2
Manuel système, 02/2021, C79000-G8977-C345-09
SIMATIC RF300
