Intégration système
9.1 ASM 475
9.1.5
Raccordement du blindage
Lors du raccordement du plot de lecture/écriture à l'ASM 475, raccorder impérativement le
blindage du câble à l'aide d'une borne de raccordement de blindage. Les bornes de
raccordement de blindage et les étriers de fixation sont des composants standard de la gamme
de produits S7-300.
①
②
③
④

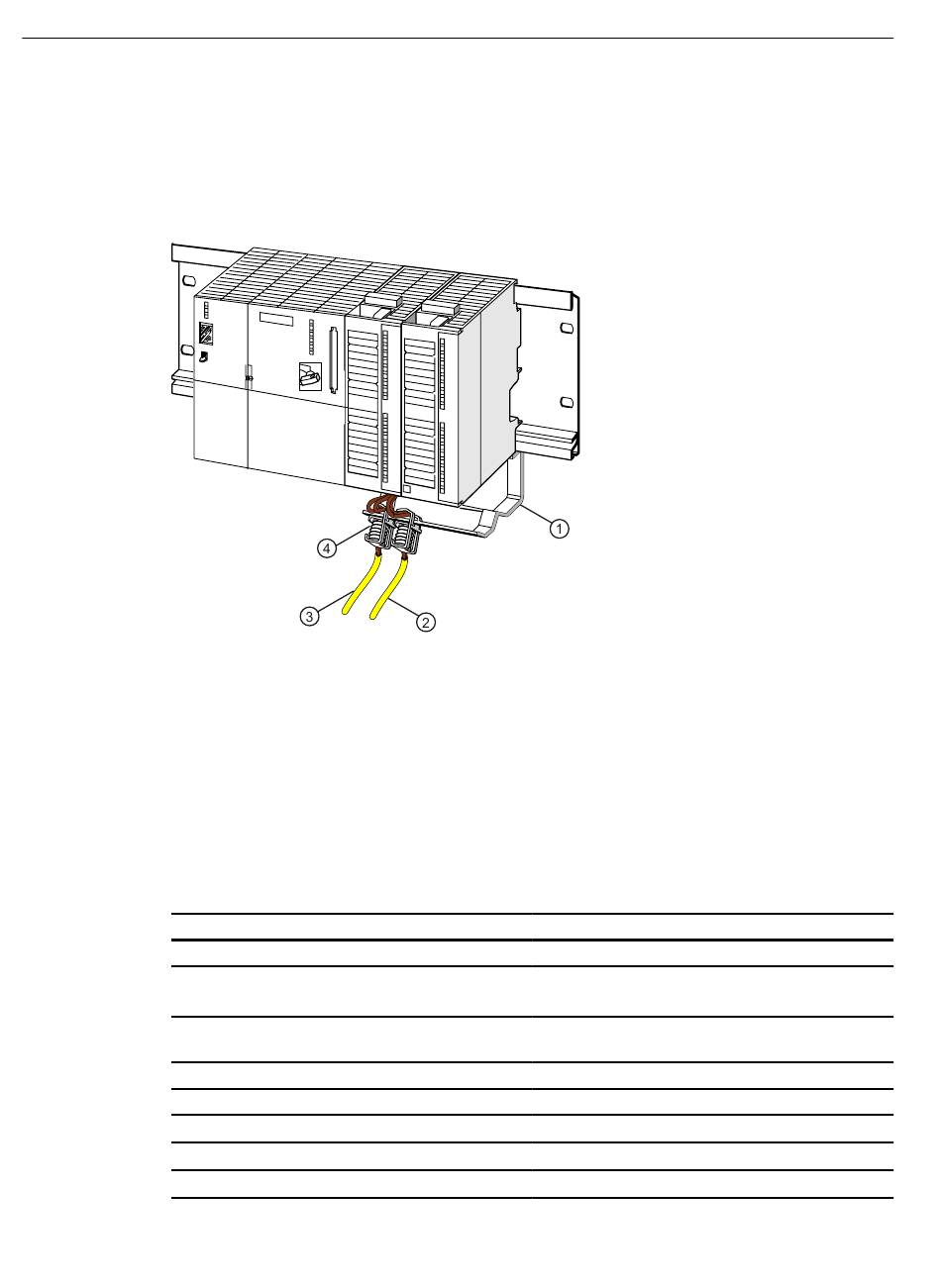

Figure 9-5
9.1.6
Caractéristiques techniques
Tableau 9-8
Désignation de type du produit
Interfaces
Type d'interface
liaison point-à-point
Nombre connectable de plots
Type de connexion électrique
•
•
•
428
Etrier
Câble vers le 2e plot
Câble vers le 1er plot
Borne du blindage
Raccordement du blindage ASM 475
Caractéristiques techniques de l'ASM 475
Bus de fond de panier
Interface PROFIBUS
Interface Industrial Ethernet
Module de communication ASM 475
RS422
2
•
Bus de fond de panier S7-300
•
(selon le module de tête)
•
(selon le module de tête)
