5.3.1.5
Garantie de la sécurité de l'échange de données
Veillez à ce que le "centre" du transpondeur se trouve dans la zone de la fenêtre de transmission
pour assurer la fiabilité des échanges de données. Pour plus d'informations à ce propos, voir le
chapitre "Fenêtre de transmission et distance de lecture/écriture (Page 40)".

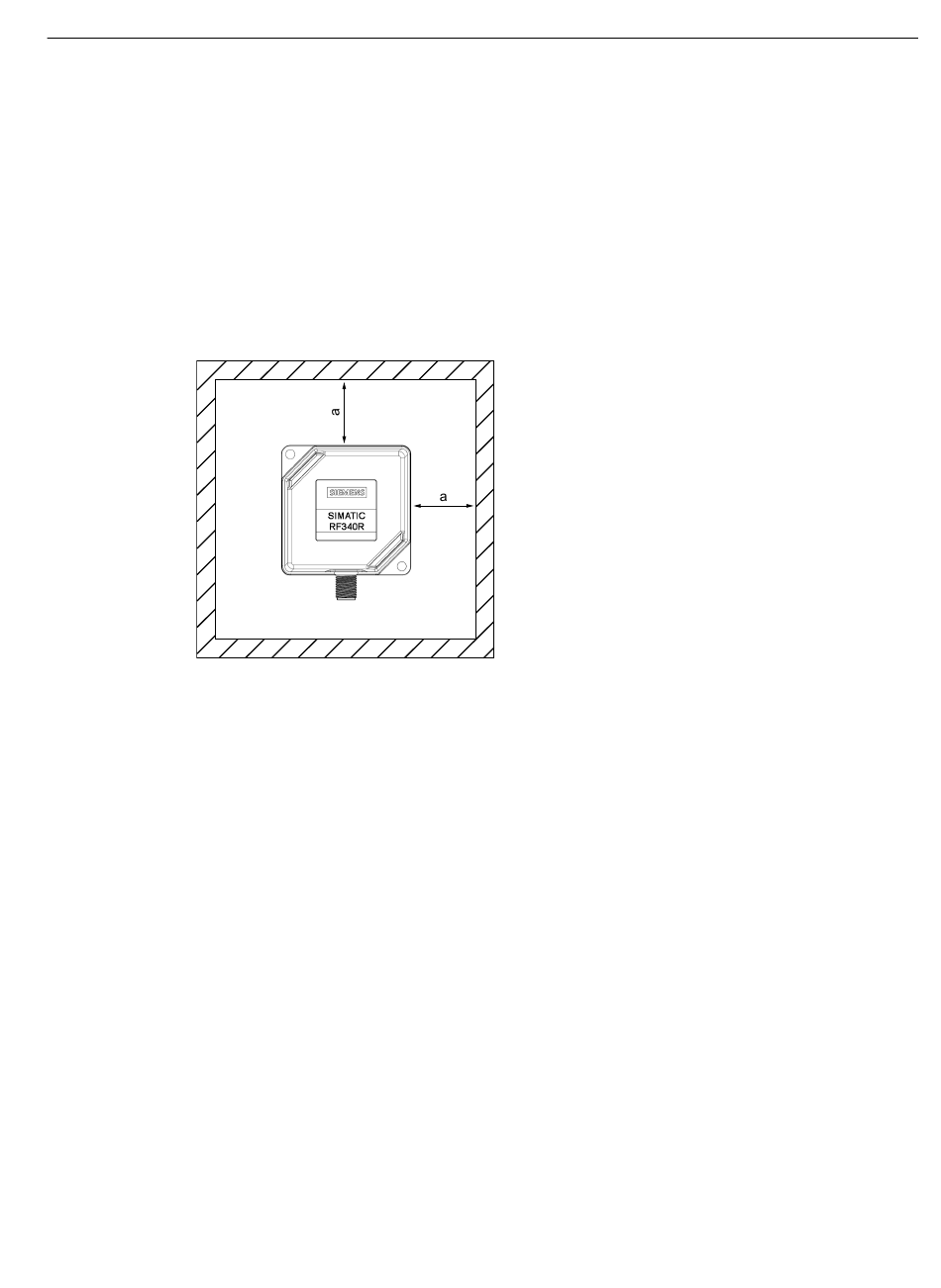

5.3.1.6
Zone sans métal
Le RF340R peut être noyé dans du métal. Il convient de tenir compte d'une possible réduction
des caractéristiques de champ. Afin d'éviter d'influencer les caractéristiques de champ,
respectez la distance "a".
a ≥
Figure 5-9
SIMATIC RF300
Manuel système, 02/2021, C79000-G8977-C345-09
20 mm
Zone sans métal RF340R
Plots de lecture/écriture
5.3 SIMATIC RF340R/RF350R
149
