Antennes
6.4 ANT 8
6.4.3
Fenêtre de transmission
L
d
S
a
S
g

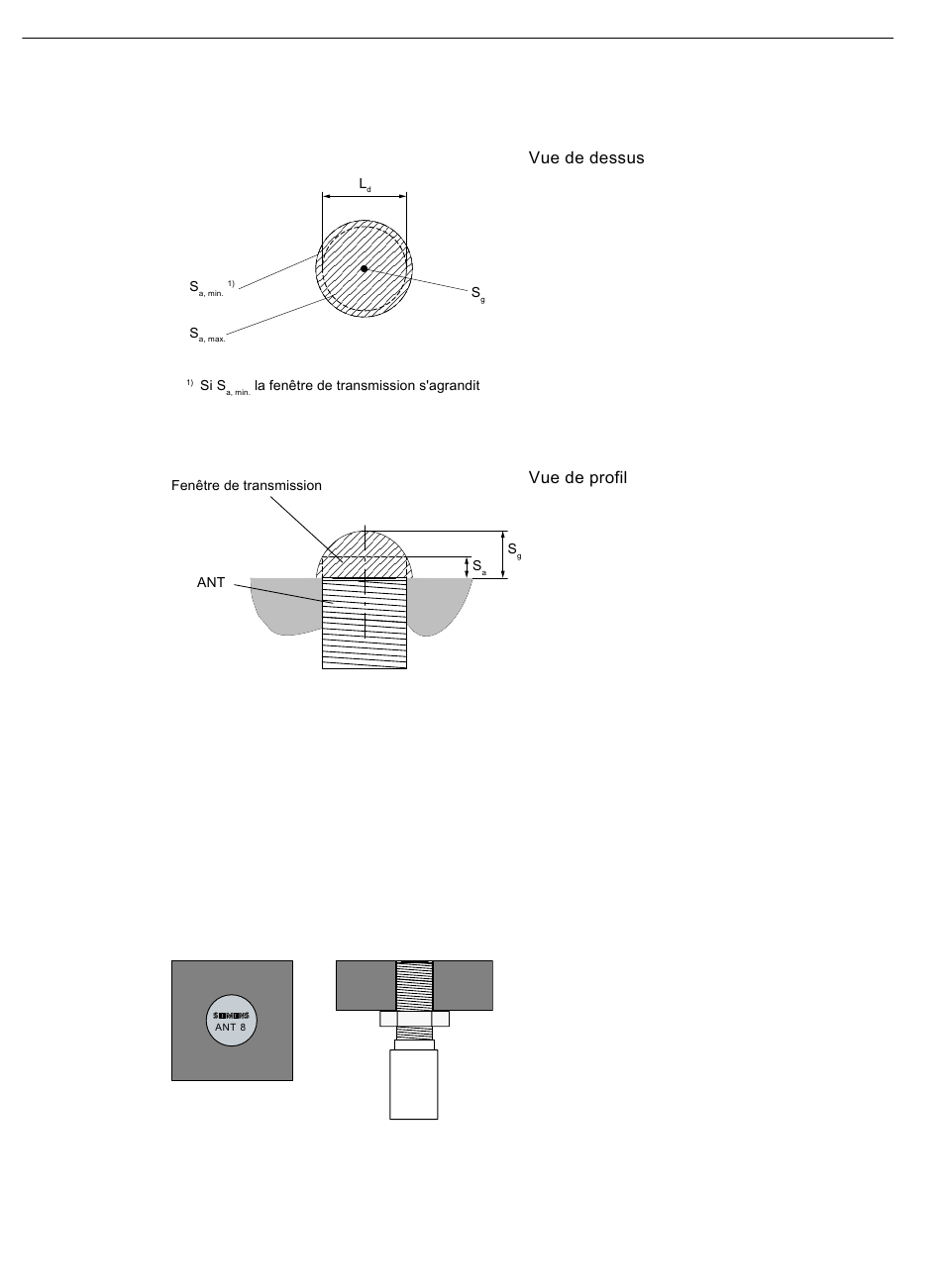

Figure 6-15
6.4.4
Montage noyé dans du métal
L'antenne ANT 8 peut être montée noyée dans du métal. Il convient de tenir compte d'une
possible réduction des caractéristiques de champ.
Figure 6-16
226
Longueur de la fenêtre de transmission (= 3 mm)
Distance de travail entre antenne et transpondeur
Portée limite (distance libre maximale entre la face supérieure de l'antenne et le transpondeur pour
laquelle la transmission est encore tout juste possible dans des conditions normales)
Fenêtre de transmission ANT 8
ANT 8 montée noyée dans du métal
