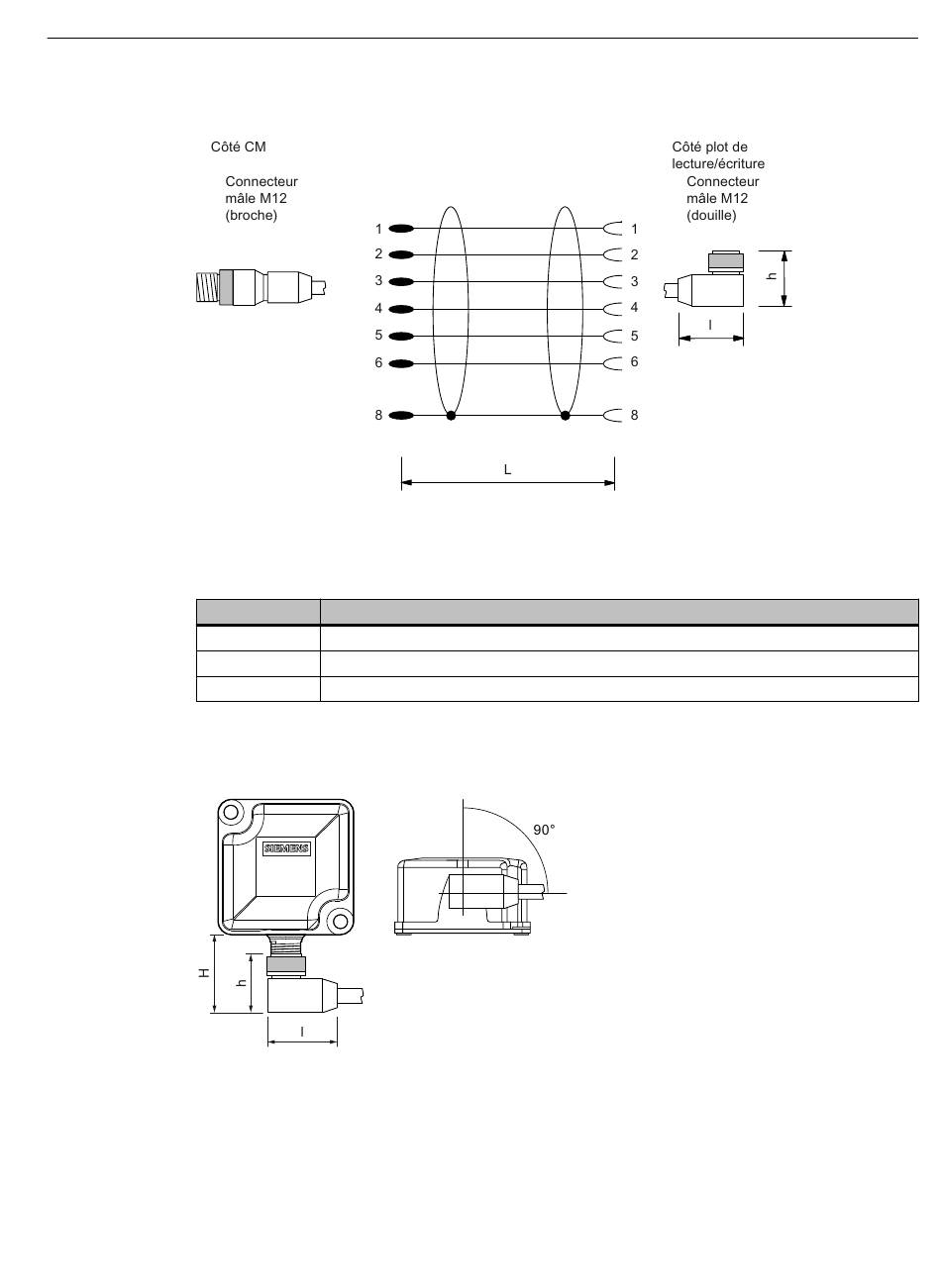

Câble de liaison à connecteur coudé
Figure A-13
Tableau A-12 Références de commande
Longueur L
2 m
5 m
10 m
Le connecteur coudé a une hauteur de h = 29 mm et une longueur de l = 38 mm. Notez que la
distance entre le bord du connecteur et le bord du boîtier du plot de lecture/écriture (H) est
toujours supérieure après le montage pour des raisons de conception.
Figure A-14
La distance entre le bord du connecteur et le bord du boîtier du plot de lecture/écriture (H)
dépend du plot utilisé et peut atteindre 38 mm. Lorsque le plot est vu de face, la conception fait
que le connecteur mâle coudé est toujours orienté vers la droite et parallèle au boîtier.
SIMATIC RF300
Manuel système, 02/2021, C79000-G8977-C345-09
Câble de liaison entre l'ASM 456, RF160C, RF170C, RF180C et le plot de lecture/écriture
RF3xxR (RS422), à connecteur coudé
Numéro d'article
6GT2891-4JH20
6GT2891-4JH50
6GT2891-4JN10
Distance entre bord du connecteur et bord du boîtier
Pièces jointes
A.3 Câble de raccordement
465
