Signification des LED témoin en mode "Configuration"
Les états de fonctionnement des plots de lecture/écriture sont signalés par deux LED. Les LED
peuvent visualiser les couleurs blanc, vert, rouge, jaune et bleu et adopter les états éteint ,
allumé
Tableau 4-1
4.1.6
Les sens de déplacement admissibles du transpondeur
Face sensible et sens de déplacement du transpondeur
Le transpondeur et le plot de lecture/écriture ne possèdent aucun axe de polarisation.
Autrement dit, le transpondeur peut venir de n'importe quelle direction, prendre une position
quelconque autant que possible parallèle au plot et traverser la fenêtre de transmission. La
figure suivante montre la face sensible pour différents sens de déplacement du transpondeur :

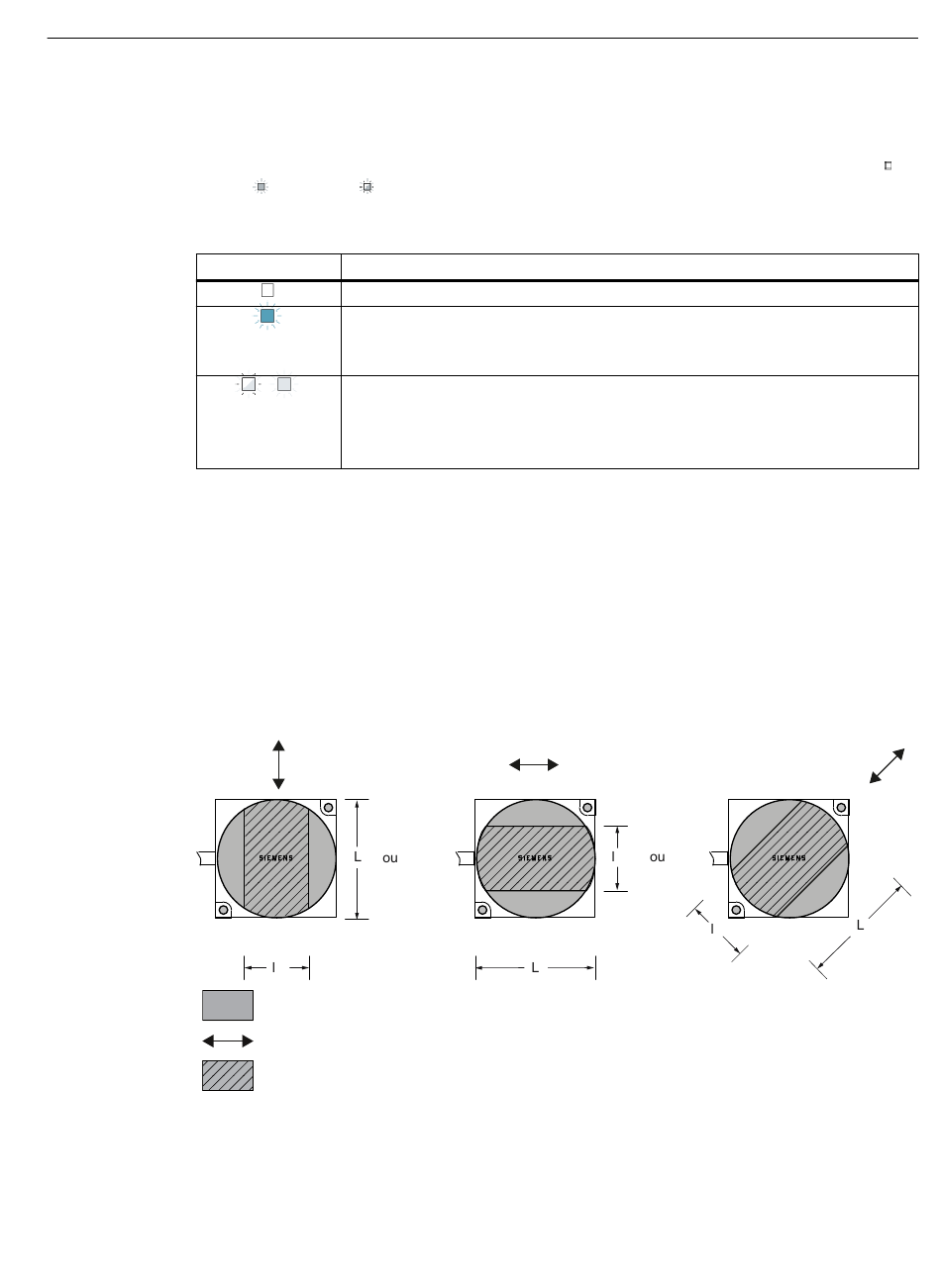

Figure 4-6
SIMATIC RF300
Manuel système, 02/2021, C79000-G8977-C345-09
, clignotant .
Éléments de signalisation
LED
Signification
Le plot de lecture/écriture est hors tension.
Le plot de lecture/écriture est sous tension et recherche des transpondeurs.
Le plot de lecture/écriture est en mode "Configuration", à l'état "Rechercher trans‐
pondeur", n'a pas encore reçu de commande de "RESET" et n'est pas prêt.
/
Un nouveau transpondeur se trouve dans le champ d'antenne.
Le plot de lecture/écriture est en mode "Configuration", à l'état "Afficher qualité", n'a
pas encore reçu de commande de "RESET" et n'est pas prêt.
Selon la qualité de la communication, la LED vacille ou est allumée en permanence.
Fenêtre de transmission
Sens de déplacement du transpondeur
Surface active L x l
Faces sensibles du plot de lecture/écriture pour différents sens de déplacement du
transpondeur
Planification du système RF300
4.1 Principes de base de la prévision d'utilisation
47
