Plots de lecture/écriture
5.2 SIMATIC RF310R avec mode balayage
5.2.3

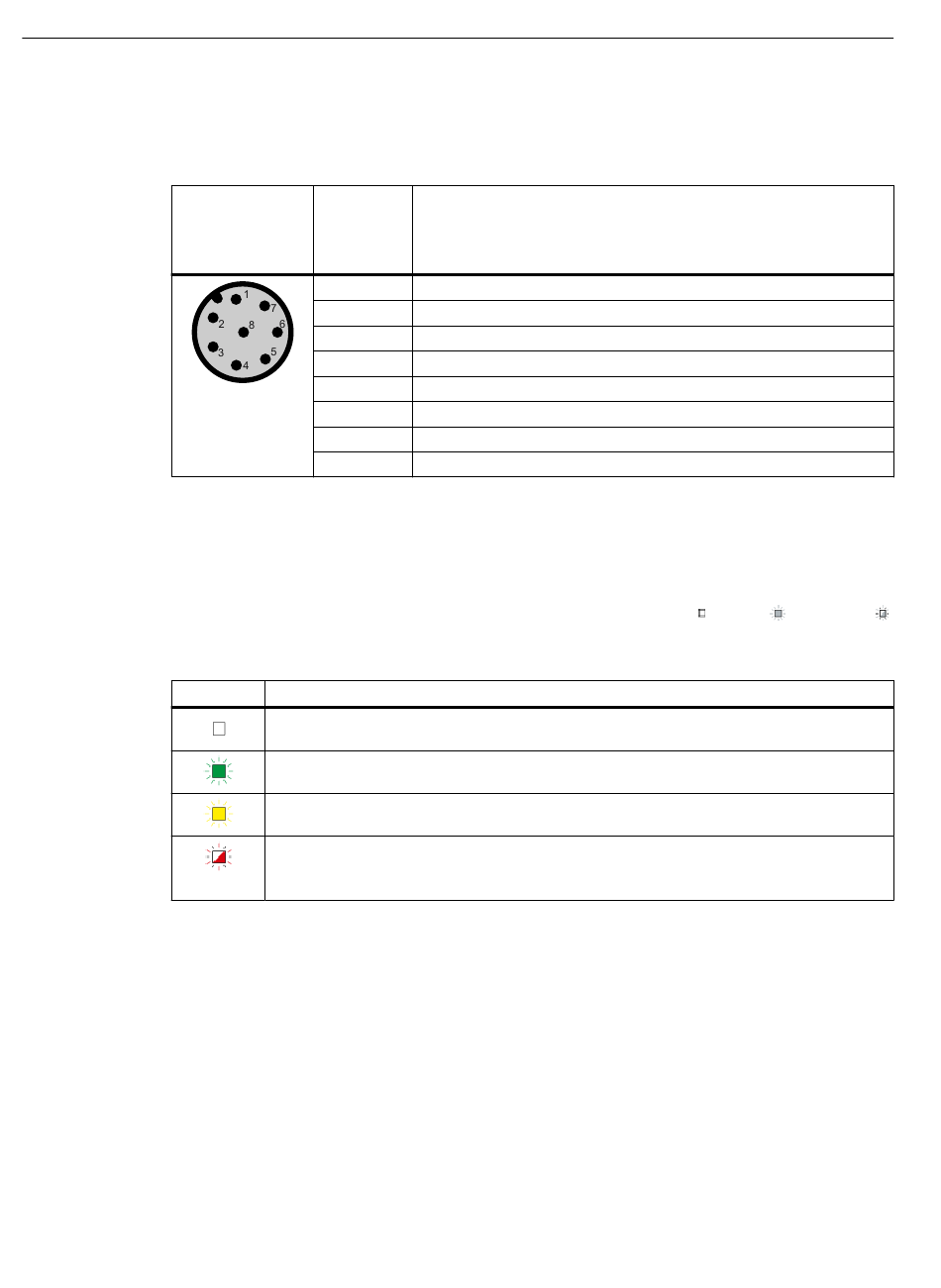

Brochage de l'interface RS422

Tableau 5-6
Broche
5.2.4 LED témoin
Les états de fonctionnement du plot de lecture/écriture sont signalés par la LED. La LED peut
visualiser les couleurs vert, rouge ou jaune et adopter les états éteint , allumé
Tableau 5-7
5.2.5 Garantie de la sécurité de l'échange de données
Veillez à ce que le "centre" du transpondeur se trouve dans la zone de la fenêtre de transmission
pour assurer la fiabilité des échanges de données. Pour plus d'informations à ce propos, voir le
chapitre "Fenêtre de transmission et distance de lecture/écriture (Page 40)".
142
Brochage
Broche
M12 8 pts
côté appa‐
reil
1
2
3
4
5
6
7
8
LED témoin du plot de lecture/écriture
LED Signification
Le plot de lecture/écriture est hors tension.
Le plot de lecture/écriture est sous tension et prêt à fonctionner.
Un nouveau transpondeur se trouve dans le champ d'antenne.
Présence d'une erreur Le nombre de clignotements renseigne sur l'erreur détectée. Vous
trouverez de plus amples informations sur les messages d'erreur au chapitre "Diagnostic du
système (Page 431)".
Affectation
+ 24 V
- Emission
0 V
+ Emission
+ Réception
- Réception
libre
Terre (blindage)
Manuel système, 02/2021, C79000-G8977-C345-09
, clignotant .
