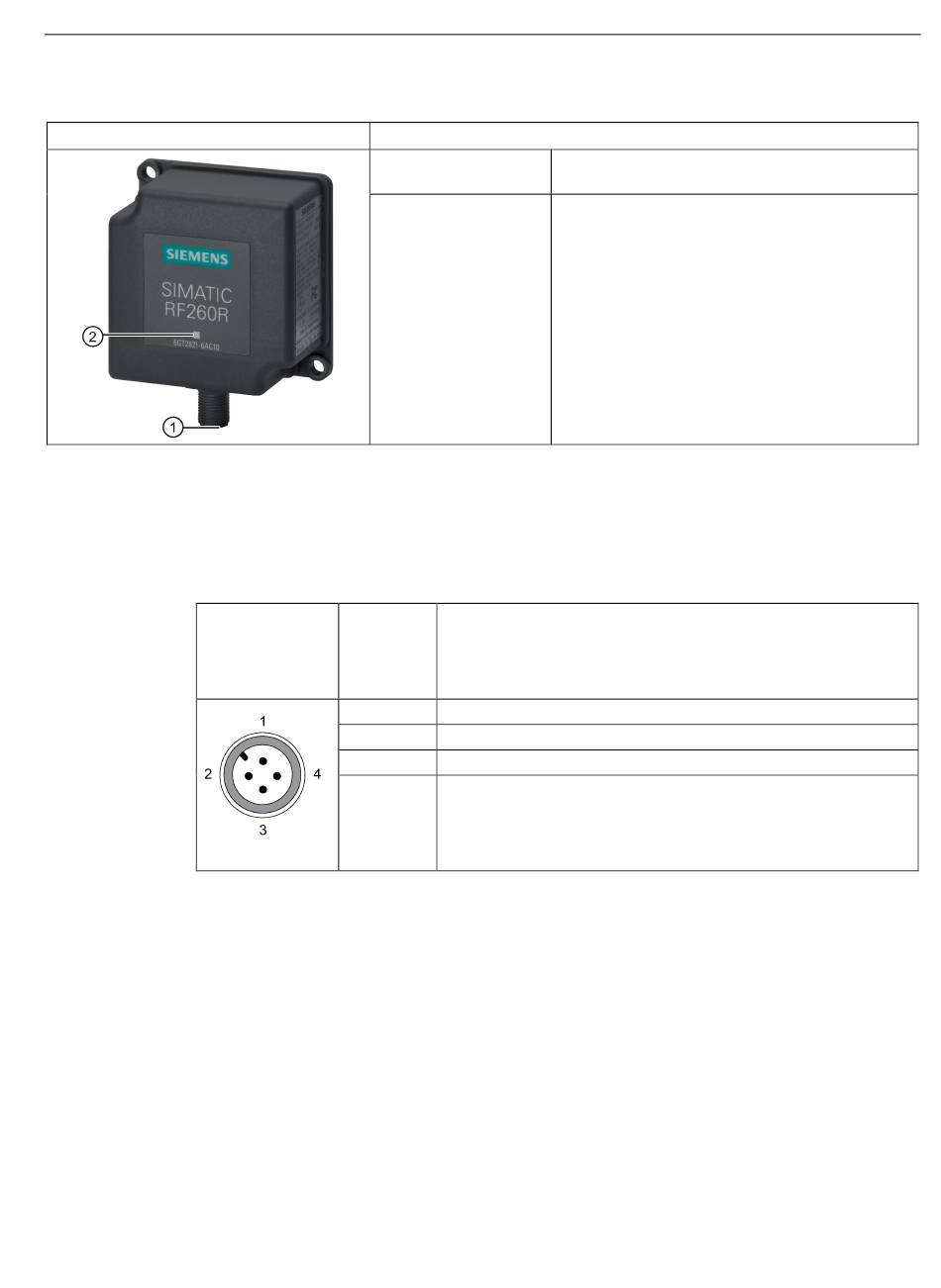

SIMATIC RF260R IO-Link
6.2
Brochage du plot de lecture/écriture RF200 avec interface IO-Link
Tableau 6- 1
Br.
Cette broche ne doit pas être utilisée.
1)
SIMATIC RF200 IO-Link
Instructions de service, 10/2015, C79000-G8977-C276-04
6.2 Brochage du plot de lecture/écriture RF200 avec interface IO-Link
Caractéristiques
Domaine d'application
Structure
Br.
Affectation
M12 4 pts
côté appa-
reil
1
24 V CC
2
réservé
1)
3
GND
4
Signal de données IO-Link ou sortie TOR en mode SIO
Plots de lecture/écriture
Tâches d'identification dans des lignes de mon-
tage en environnement industriel difficile
①
Interface RF200 IO-Link
②
Témoin de fonctionnement
75
