Champs secondaires sans blindage

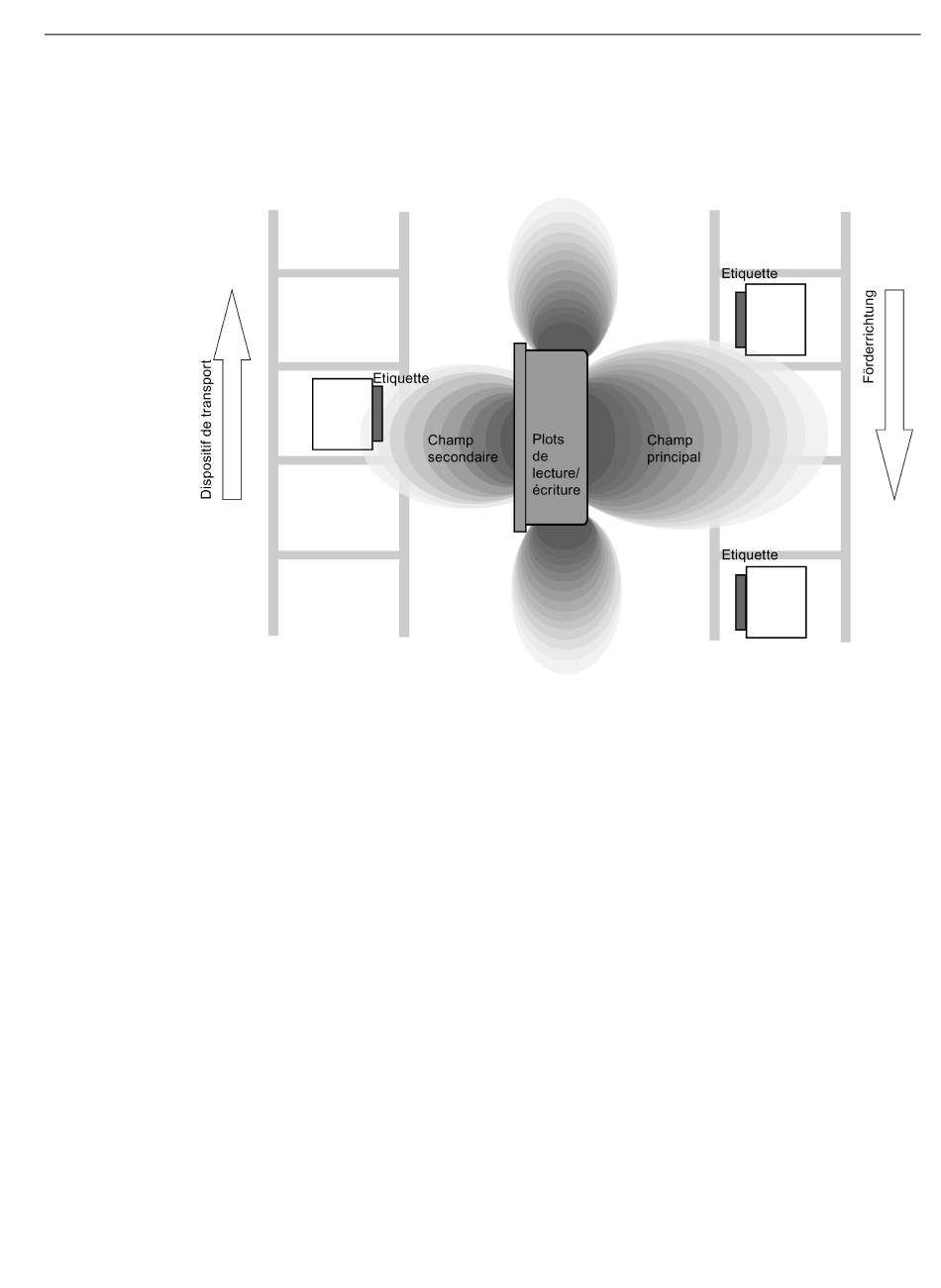

Le graphique suivant représente les champs principaux et secondaires typiques en
l'absence de mesures de blindage.
Figure 4-6
Dans ce type d'agencement, le plot de lecture/écriture peut aussi lire des transpondeurs via
le champ secondaire. Afin d'empêcher des lectures intempestives par le champ secondaire,
il est nécessaire de prévoir un blindage tel que représenté et décrit ci-après.
SIMATIC RF200 IO-Link
Instructions de service, 10/2015, C79000-G8977-C276-04
Champ secondaire sans blindage
Conception d'un système RF200 IO-Link
4.1 Bases de l'étude de mise en œuvre
