Câble de raccordement
Câble à extrémités nues pour ET 200S et ET 200SP avec maître CM 4xIO-Link et S7-1200 avec
maître SM 1278 4xIO-Link
Le câble de raccordement a une longueur de 5 m (standard) ou de 10 m.

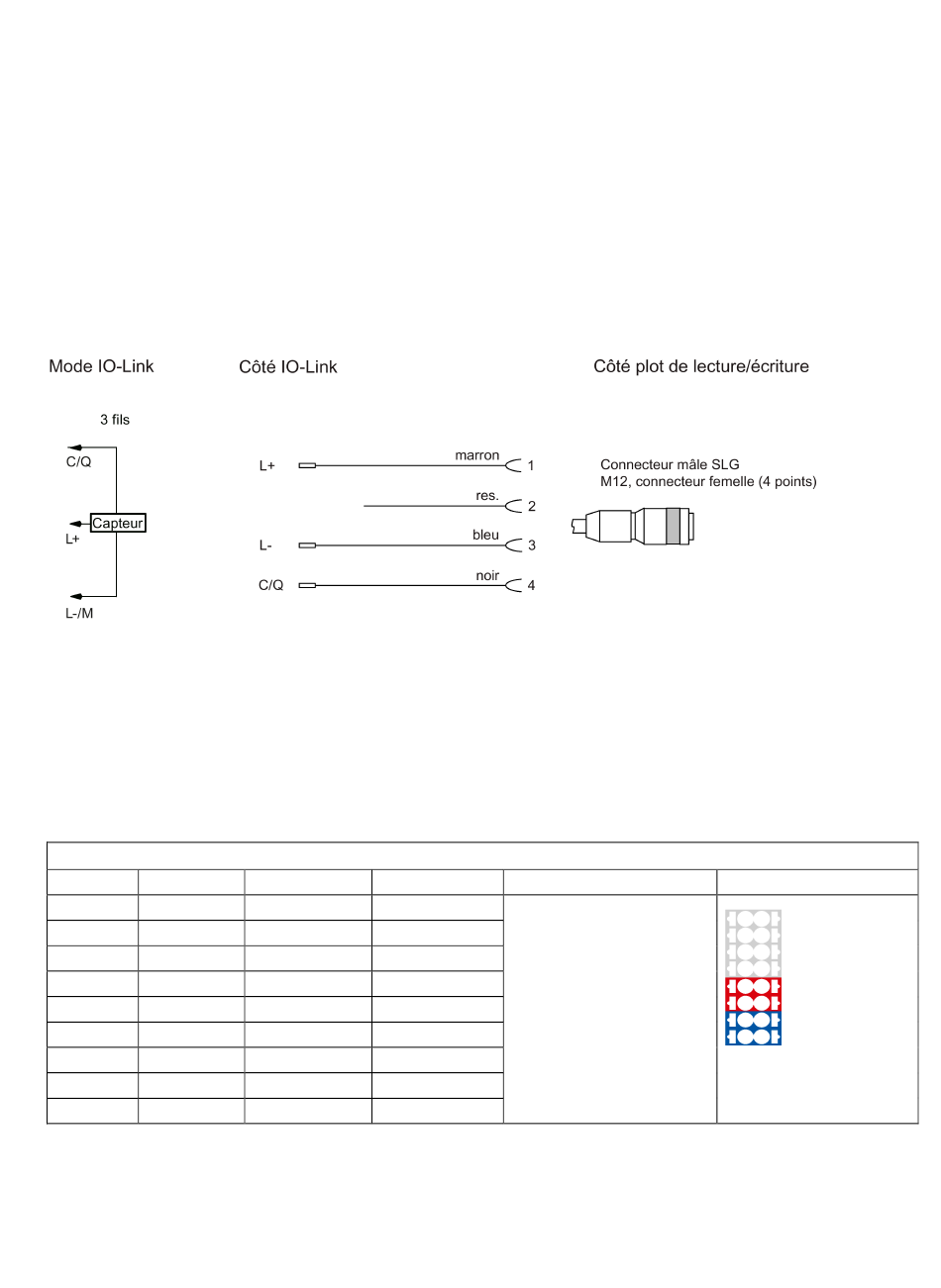

Figure 9-1
Structure du câble entre le maître IO-Link avec bornier pour connexion individuelle des conducteurs et le plot
de lecture/écriture
Nota : La broche "2" (res.) ne doit pas être utilisée.
Brochage des maîtres IO-Link de Siemens
Tableau 9- 1 ET 200SP
Borne
Affectation
1
C/Q 1
3
C/Q 3
5
RES
7
RES
9
L + 1
11
L + 3
13
M
15
M
L+
24 V DC
SIMATIC RF200 IO-Link
Instructions de service, 10/2015, C79000-G8977-C276-04
Brochage du module électronique CM 4xIO-Link (6ES7137-6BD00-0AB0)
Borne
Affectation
2
C/Q 2
4
C/Q 4
6
RES
8
RES
10
L + 2
12
L + 4
14
M
16
M
M
masse
Explications
C/Q : Signal de commu-
•
nication
RES : réservé, ne doit
•
pas être utilisée
L+ : tension d'alimenta-
•
tion (positive)
M : masse
•
9
Etiquette de couleur
CC04
6ES7193-6CP04-2MA0
87
