4.3 Directives de montage
Veillez à ce que les câbles d'antenne ne soient pas enroulés (boucle de conducteur = antenne)
et ne soient pas fixés enroulés directement sur des supports métalliques pour éviter des
couplages. Posez les câbles d'antenne séparément dans une goulotte et non pas ensemble avec
des câbles de signaux ou d'alimentation d'appareils (ni avec ceux des plots) ou tout autre câble
d'alimentation.
IMPORTANT
Montage encastré des plots de lecture/écriture sur une structure métallique et
fonctionnement en mode mixte
Veuillez noter qu'en cas de montage encastré des plots de lecture/écriture sur une structure
métallique et de fonctionnement en mode mixte
va de même en cas d'utilisation d'antennes externes. Prévoir en outre un support non
métallique pour le plot de lecture/écriture d'une épaisseur d'au moins au 40 mm.
1)
Mode RF300 conjointement avec le mode ISO 15693 ou mode ISO 15693 conjointement avec
le mode MOBY E.

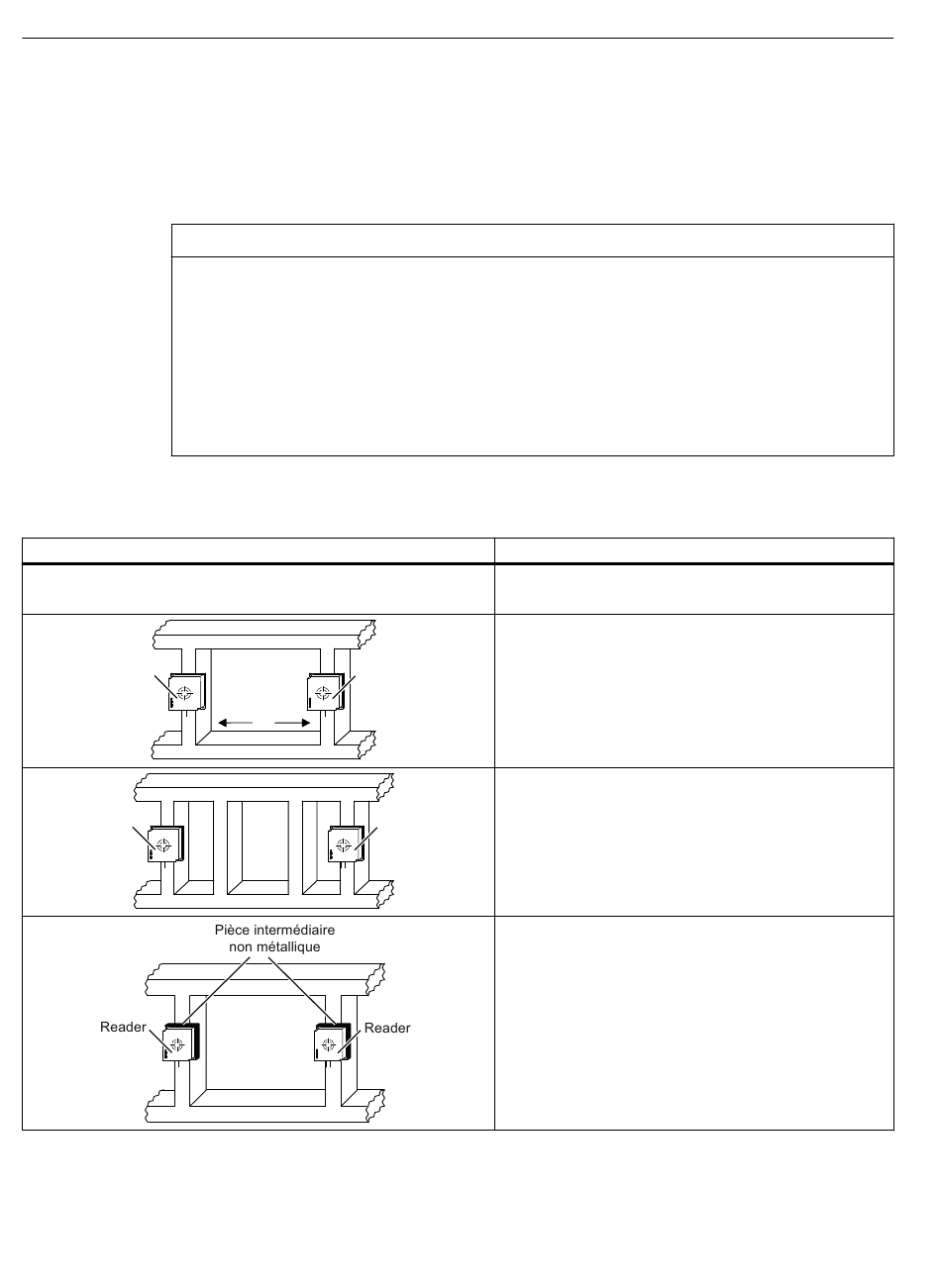

Tableau 4-37 Montage de plusieurs plots de lecture/écriture sur des cadres ou des supports métalliques
Représentation
Reader
Reader
68
Reader
D
Reader
, il faut doubler les distances minimales. Il en
1)
Description
Problème :
Influence mutuelle des plots de lecture/écriture
Remède :
Augmentation de la distance D entre les deux plots de
lecture/écriture.
Remède :
Montage d'un ou de plusieurs piliers métalliques pour
court-circuiter les champs parasites.
Remède :
Intercaler une pièce intermédiaire non métallique de 20
à 40 millimètres d'épaisseur entre le plot de lecture/écri‐
ture et le cadre métallique Cette solution permet de ré‐
duire considérablement le couplage parasite du champ
sur le support.
