Plots de lecture/écriture
5.4 SIMATIC RF360R
5.4.5
Brochage des interfaces
Les tableaux suivants indiquent le brochage des interfaces/connecteurs.

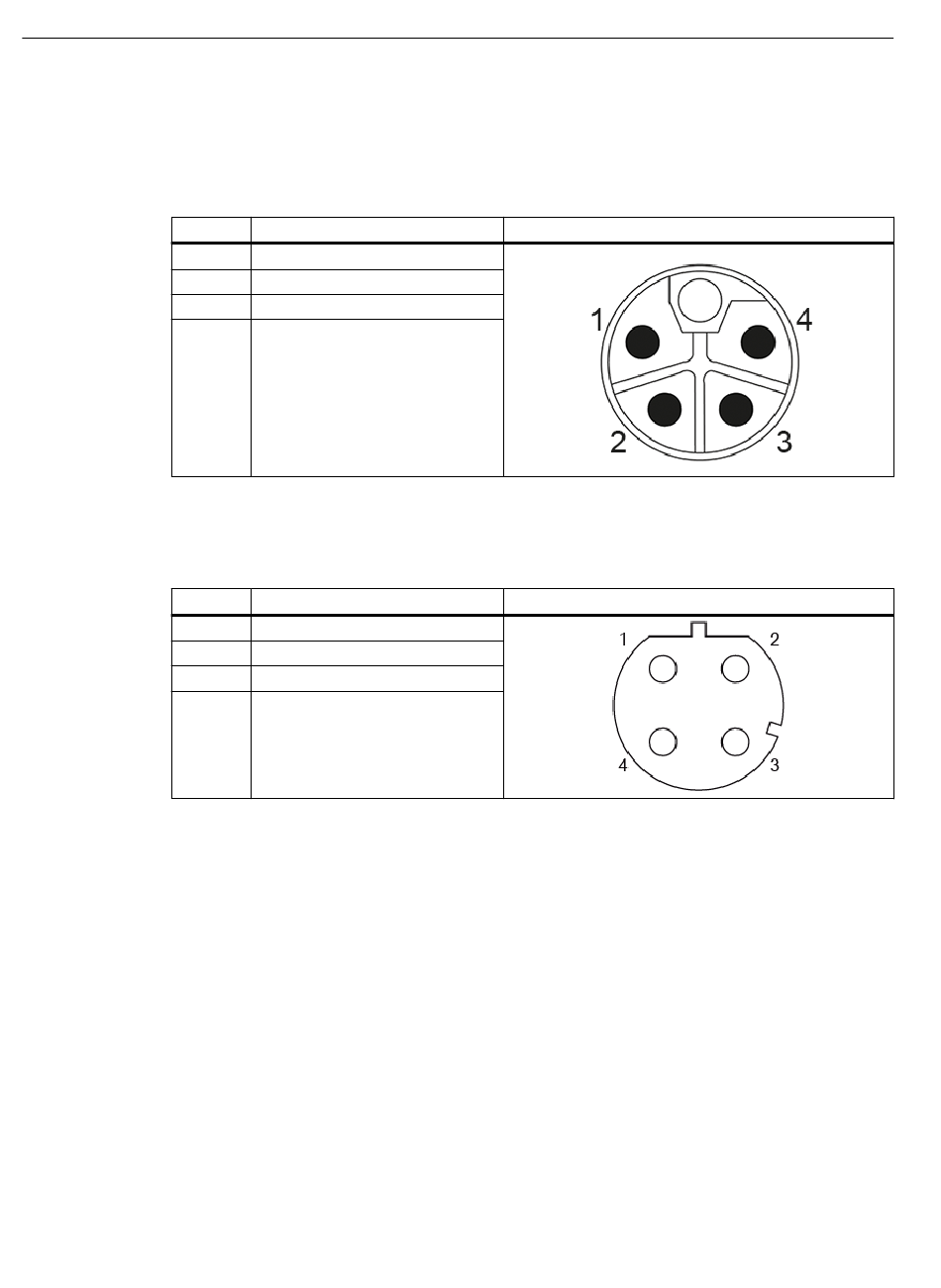

Tableau 5-19 Brochage de l'alimentation ; connecteur femelle M12 (4 points, codé L)
Broche
1)
Veillez à ne pas raccorder de conducteur de câble à cette broche.
Tableau 5-20 Brochage PROFINET IO ; connecteur femelle M12 (4 points, codé D)
Broche
180
Affectation
1
DC 24 V (marron)
2
inutilisée (blanc)
3
DC 0 V (bleu)
4
Reset to Factory (noir)
Affectation
1
Ligne de données TxP
2
Ligne de données RxP
3
Ligne de données TxN
4
Ligne de données RxN
Vue du connecteur femelle M12 à 4 points
1)
Vue du connecteur femelle M12 à 4 points
Manuel système, 02/2021, C79000-G8977-C345-09
SIMATIC RF300
