Montage Revêtements SOLEIL
INSTRUCTIONS UTILISATION
KIT MATÉRIEL
Le kit du matériel fourni avec le
set documentation se compose
de:
2 vis M6x25
2 vis M6x12
4 entretoises en silicone pour céramique
haut 8 rondelles plates diam. 6
Mode d'emploi:
1. Utiliser les 2 vis M6x25 et les
2 rondelles plates M6 pour fixer
l'élément frontal supérieur en céramique.
2. Utiliser les 2 vis M6x12 et les 2
rondelles plates M6 pour fixer l'élément
frontal inférieur en céramique.
3. pour les 4 entretoises et les 4
rondelles, suivre la séquence:
• insérer les 4 entretoises pour céramique
dans les 4 trous libres correspondants du
haut en fonte,
• appuyer le haut en céramique pour
vérifier la planéité correcte,
• si nécessaire, placer une rondelle plate
entre l'entretoise en céramique et le haut en
fonte, afin d'amener le haut en céramique à
plat avec le poêle.
Part. "X"
2 Visses

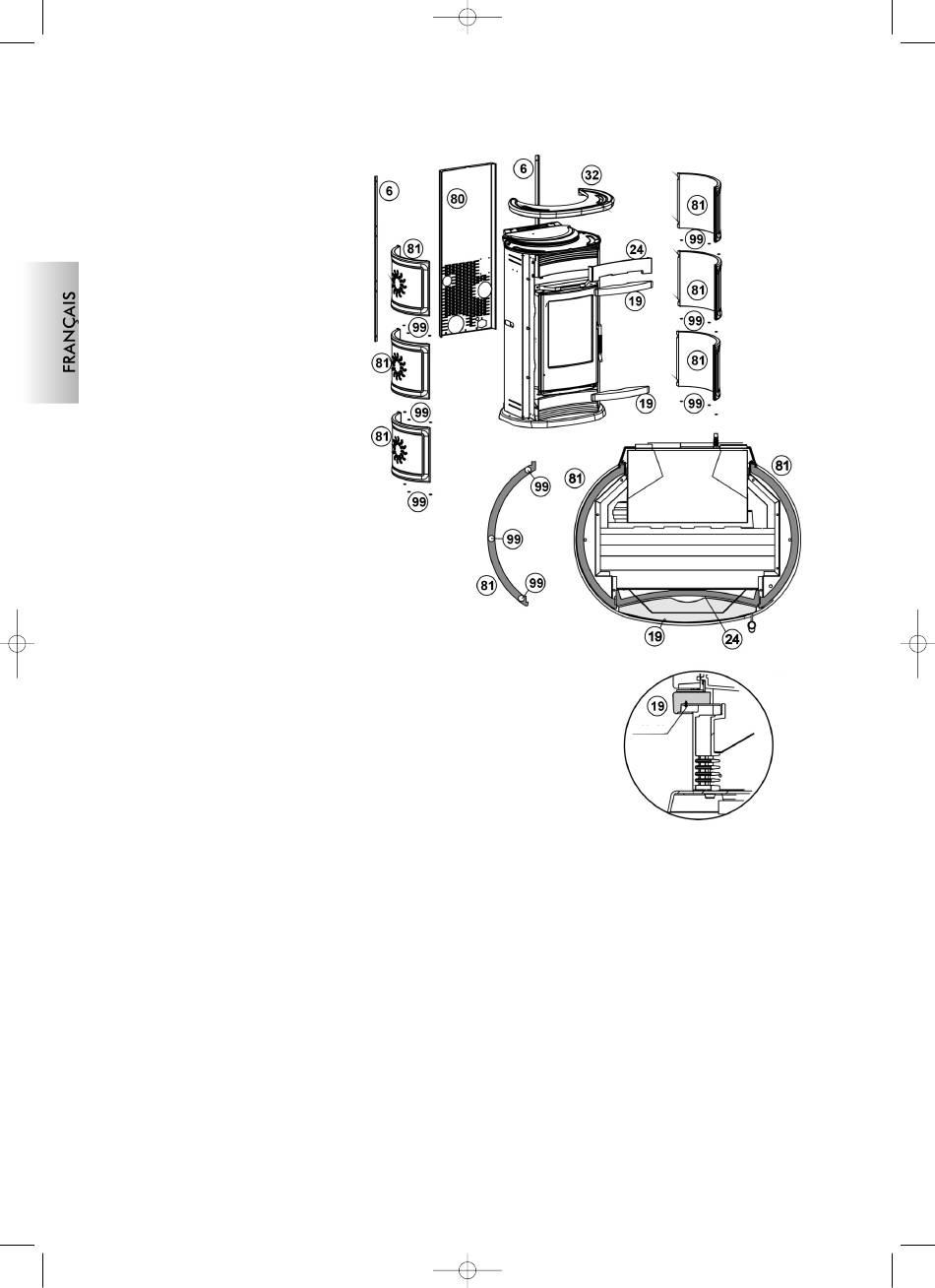

Desserrer la partie arrière (80) et les deux profils (6) insérer les carreaux (81) sur le
côté droit. Les carreaux caractéristiques, réalisés par coulage, pourraient s'avérer
légèrement différents en hauteur l'un de l'autre.
Pour remédier à une éventuelle variation de hauteur, on pourra intercaler les caout-
choucs fournis sans porter aucunement préjudice à l'esthétique du poêle. Intercaler 3
caoutchoucs (99) entre deux plaques en partant de la base, remonter ensuite le profil
(6) et répéter la même opération sur le côté gauche.
Dans les emboîtures prévues dans la grille frontale, insérer l'élément frontal postérieur
(24) et mettre ensuite en place l'élément frontal avant (19) en l'emboîtant dans le bac
humidificateur et en le siliconant. Mettre en place le haut (32).
Positionner le second frontal avant (19) et le fixer ensuite avec deux vis, de la manière
indiquée dans le détail "X".
NOTE: l'émail rouge avec poudre cristalline, appliqué sur la faïence, craquelle
uniformément (craquelures) sur toute la surface.
Ces craquelures ne sont pas un défaut, mais une caractéristique de l'émail appliqué sur
la faïence. Les éléments en céramique (faïence) sont coulés et émaillés à la main et ils
peuvent présenter de petites imperfections qui ne portent aucun préjudice à leur qualité
(petits creux ou porosité de l'émail).
56
