Montage bekleding SOLEIL

INSTRUCTIES GEBRUIK KIT
MATERIAAL
De kit met het materiaal die met de docu-
mentatie wordt geleverd, bestaat uit:
2 schroeven M6x25
2 schroeven M6x12
4 verbindingsstukken in silicone voor de
bovenste keramische elementen 8 platte
ringen diam. 6
Gebruiksaanwijzing:
1. gebruik de 2 schroeven M6x25 en de 2
platte ringen M6 om het bovenste kera-
mische frontelement te bevestigen.
2. gebruik de 2 schroeven M6x12 en de 2
platte ringen M6 om het onderste kera-
mische frontelement te bevestigen.
3. volg onderstaande stappen voor de 4
verbindingsstukken en de 4 ringen:
• voer de 4 verbindingsstukken voor
keramiek in de vrije openingen in de
gietijzeren bovenkant,
• druk het keramische bovenstuk aan om
te controleren of het element volledig
vlak ligt,
• plaats indien nodig een platte ring tussen
het verbindingsstuk in silicone en het gie-
tijzeren bovenstuk om de keramische
bovenkant gelijk met de kachel te plaatsen.
Part. X
2 Visses

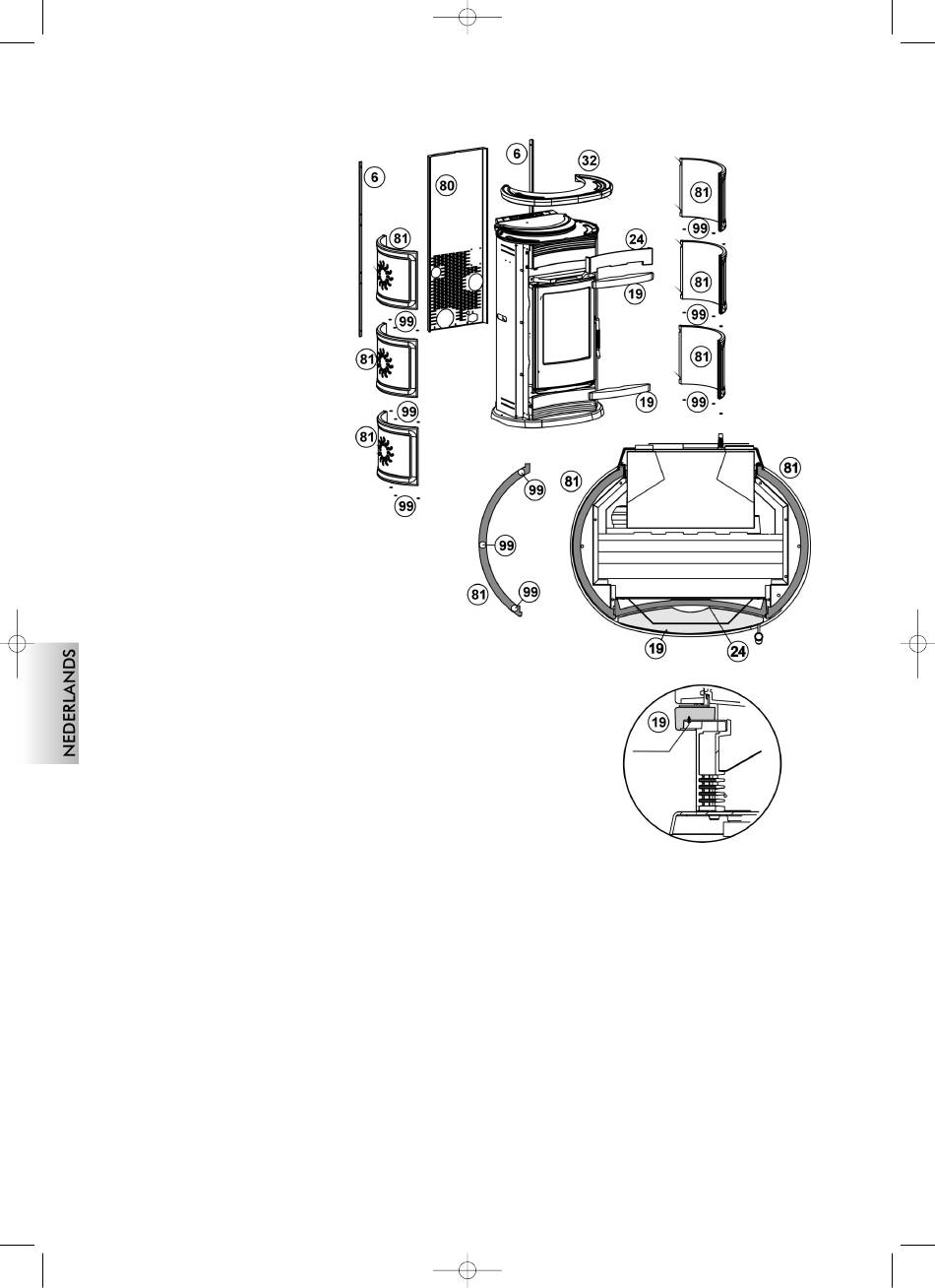

Maak de achterwand (80) en de twee profielen (6) los en voeg de tegels (81) op de
rechterkant in. De kenmerkende gegoten tegels, kunnen licht in hoogte van elkaar ver-
schillen.
Om de eventuele hoogteverschillen op te vangen, kunt u de bijgeleverde rubberstukjes
invoegen zonder dat de esthetische waarde van de kachel hieronder lijdt. Voeg 3 rub-
berstukjes (99) in tussen twee tegels vanaf de onderkant, hermonteer vervolgens het
profiel (6) en herhaal dezelfde werkwijze voor de linkerkant.
Voeg het achterste frontelement (24) in de daarvoor voorziene groeven in het rooster
aan de voorkant en plaats vervolgens het frontelement vooraan (19) door het in de
bevochtigingsbak te schuiven en het met silicone te bevestigen. Monteer het boven-
stuk (32).
Plaats het tweede frontelement vooraan (19) en bevestig het vervolgens met twee
schroeven, zoals aangegeven in detailafbeelding "X"
OPMERKING: Rood email met kristallijn poeder, aangebracht op het aardewerk,
craqueleert gelijkmatig (craquelures) over heel de oppervlakte.
Die craquelures zijn geen fout of gebrek, maar een kenmerk van email dat op aardewerk
is aangebracht. De keramische elementen (aardewerk) zijn met de hand gegoten en
geëmailleerd en kunnen kleine imperfecties vertonen die geen enkele negatieve invloed
hebben op de kwaliteit ervan (kleine inkepingen of poreusheid van het email).
