Anbringung der Verkleidungsteile Mod. POLARIS
MONTAGEANLEITUNG FÜR MATERIAL-KIT
Der Material-Kit, der mit dem Begleitunterlagen-Set geliefert wird,
besteht aus:
4 Schrauben M6 x 12
4 Silikon-Abstandshalter für die Aufsatzplatte
8 flache Unterlegscheiben mit Durchmesser 6
Gebrauchsanleitung:
1. Die 2 Schrauben M6 x 12 und die 2 Unterlegscheiben M6 dienen zur
Befestigung des oberen Fronteinsatzes aus Stein.
2. Die 2 Schrauben M6 x 12 und die 2 Unterlegscheiben M6 dienen zur
Befestigung des unteren Fronteinsatzes aus Stein.
3. Die 4 Abstandshalter und 4 Unterlegscheiben in folgender Weise
montieren:
• Die 4 Abstandshalter für Steinteile in die entsprechenden 4 freien
Bohrungen des Gusseisen-Oberteils einführen
• Die Aufsatzplatte aus Stein auflegen, um ihre vollständige Ebenheit zu
überprüfen
• Bei Bedarf eine Unterlegscheibe zwischen Silikon-Abstandshalter und
Oberteil aus Gusseisen einfügen, damit die Aufsatzplatte aus Stein ganz
eben auf dem Heizofen aufliegt.

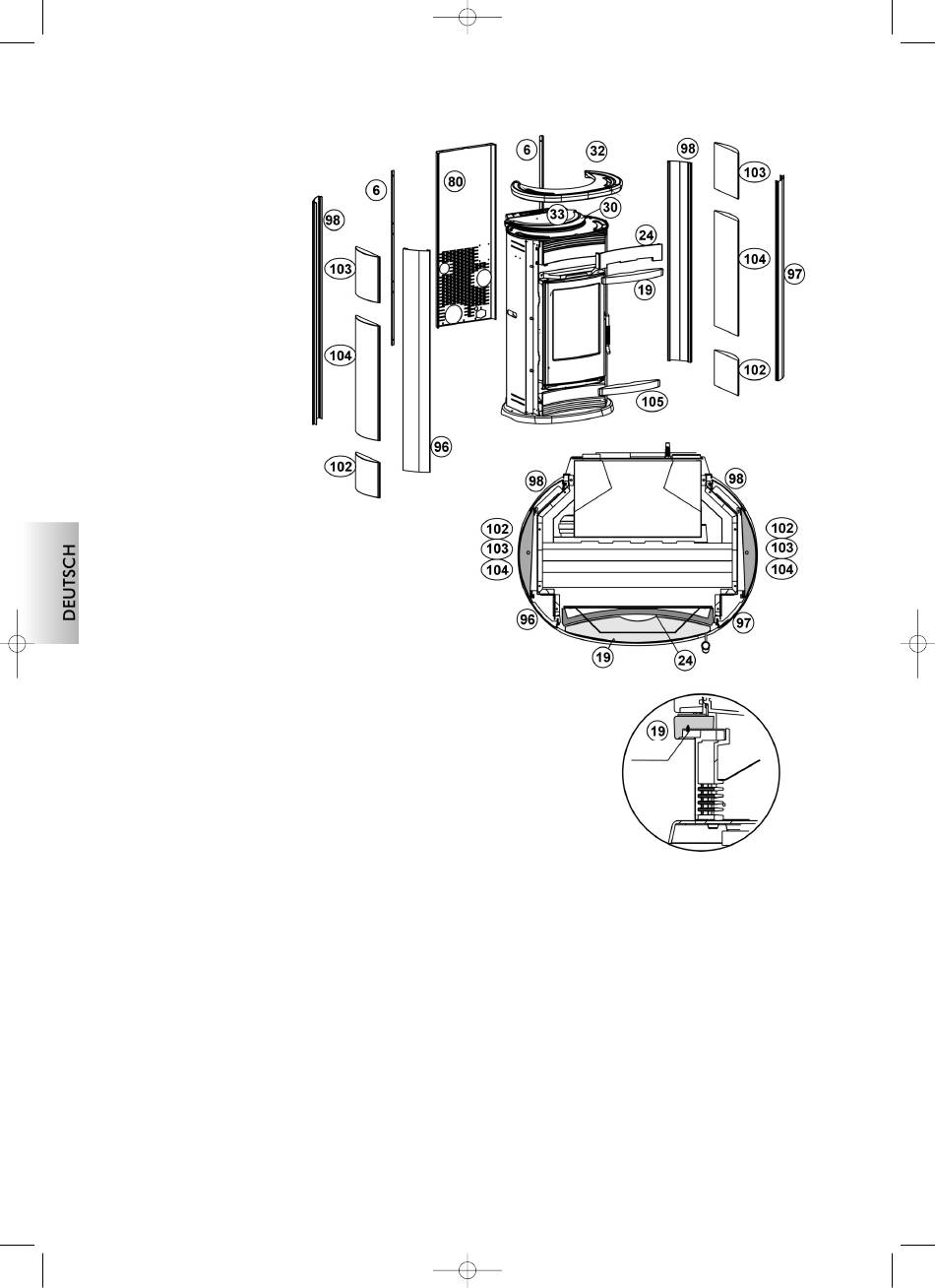

Der Heizofen wird bereits montiert geliefert; wenn allerdings die Verkleidung entfernt werden
muss, gehen Sie vor wie folgt:
Die Rückwand (80) und die beiden Profilteile (6) abschrauben, dann den Deckel (33), die
Aufsatzplatte aus Gusseisen (30) und den Aufsatz aus Keramik (32) abmontieren.
Anschließend die Verkleidungs-Seitenflächen aus Stein (102-103-104) herausziehen und bei
Bedarf auch die beiden Aluminiumprofile (98), die nur durch Druck in die Zapfen des
Traggestells eingefügt sind.
Das vordere Profilteil (19) abziehen und anschließend die rückseitige obere Vorderseite (24) aus
den Einklemmvorrichtungen des Gitterrosts lösen.
Zum Ausbau der unteren Vorderseite (105) die beiden Schrauben lösen siehe Detail "X"
Zum Wiederzusammenbau verfährt man in der umgekehrten Reihenfolge.
03/05/2011 16.37 Pagina 107
2
Schrauben
106
Detail X
