Montaggio Rivestimenti POLARIS
ISTRUZIONE USO KIT MATERIALE
Il kit materiale in dotazione al set documentazione è composta
da:
nr. 4 viti M6x12
nr. 4 distanziali in silicone per top
nr. 8 rondelle piane diam. 6
Istruzione d'uso:
1. le nr. 2 viti M6x12 e nr. 2 rondelle piane M6 sono da
utilizzarsi per fissare il frontalino superiore in pietra.
2. le nr. 2 viti M6x12 e nr. 2 rondelle piane M6 sono da
utilizzarsi per fissare il frontalino inferiore in pietra.
3. per i nr. 4 distanziali e nr. 4 rondelle seguire sequenza:
• inserire i 4 distanziali per pietra nei rispettivi 4 fori liberi
del top in ghisa
• appoggiare il top in pietra per verificare la corretta planarità
• ove necessario apporre una rondella tra distanziale in silicone
e top in ghisa una rondella piana, al fine di portare il top in
pietra in piano con la stufa.

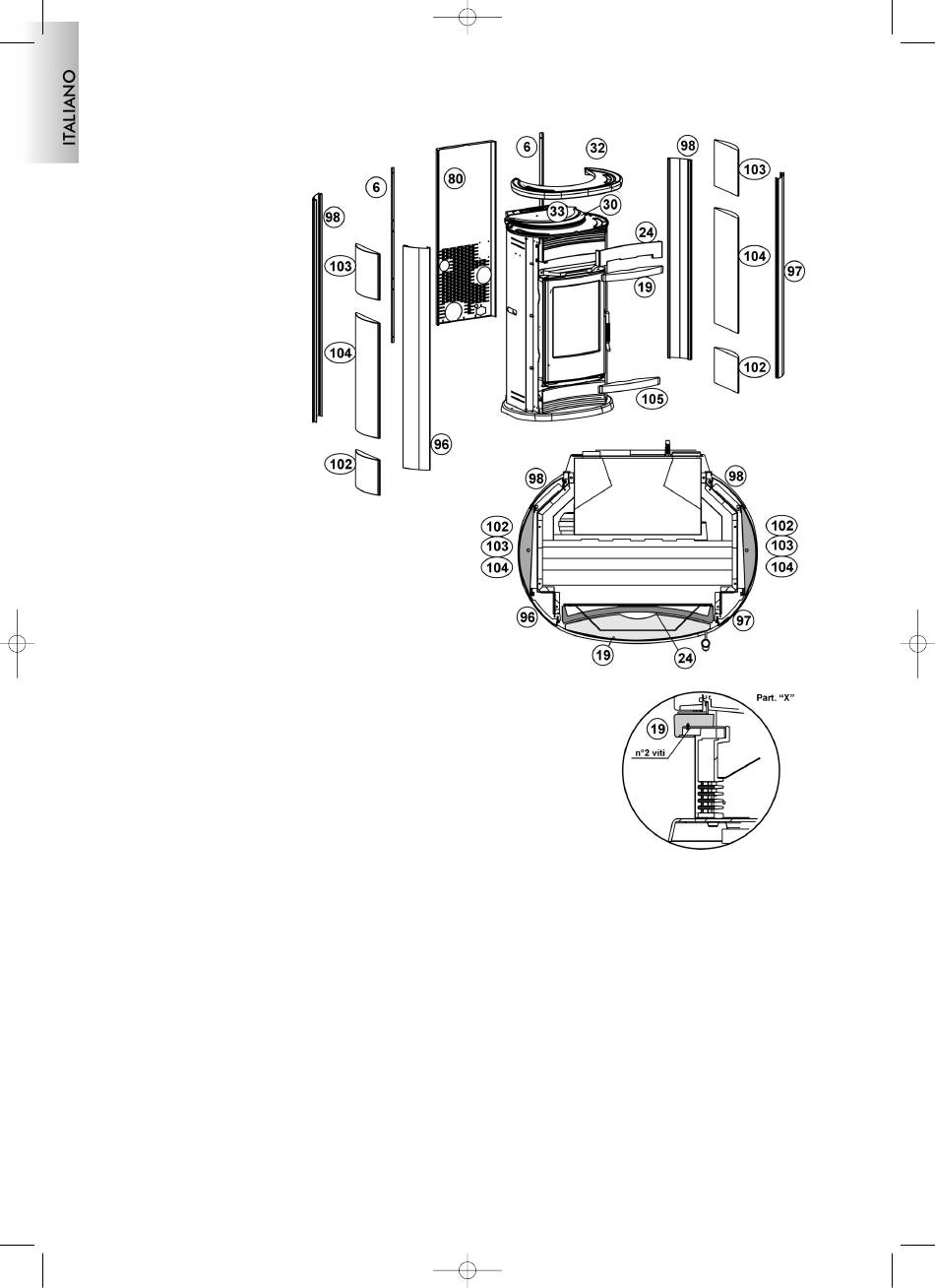

La stufa viene consegnata gia montata, se peraltro dovesse servire smontare il rivesti-
mento proseguire come segue:
Svitare il retro (80) e i due profili (6) smontare il coperchio (33) ed il top in ghisa (30) e
quello in ceramica (32).
Sfilare quindi i fianchi in pietra del rivestimento (102-103-104) e se è necessario sfilare
anche i due profili in alluminio (98) incastrati dentro ai perni del basamento.
Sfilare il profilo anteriore (19) quindi togliere il frontalino posteriore superiore (24)
dagli incastri nella struttura della griglia.
Per togliere il frontalino anteriore inferiore (105) svitare le due viti
vedi particolare"X"
Per rimontare procedere in modo inverso.
