SECTION 9 - SUPPLEMENTS Manuel de vol
SUPPLEMENT 3 CESSNA 172 R
SUPPLEMENT 3
BOITE DE COMMANDE D'ECOUTE BENDIX / KING
KMA 26

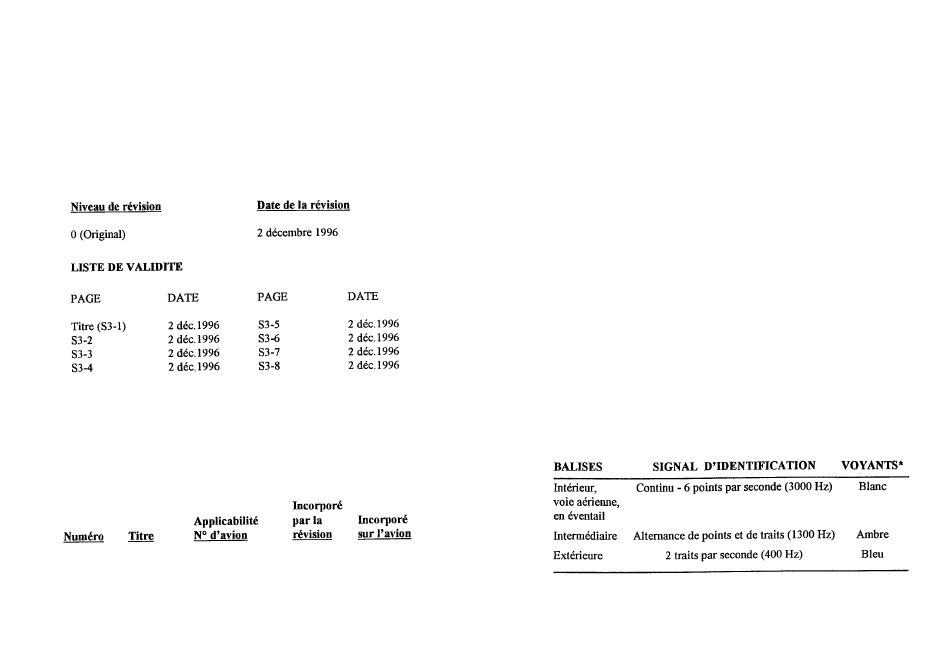

La liste de validité des pages suivante fournit la date d'édition des pages originales
et révisées ainsi qu'une liste de toutes les pages du Supplément. Les pages affectées
par la révision en cours portent la date de cette révision.
LISTE DES BULLETINS SERVICE
La liste suivante énumère les bulletins service applicables à l'utilisation de l'avion et
qui ont été incorporés dans ce supplément. Cette liste ne comprend que les bulletins
service actuellement en vigueur.
S3-2
Cessna Aircrait Company
Wichita Kansas
2 Décembre 1996
Cessna Aircraft Company Manuel de vol
Wichita Kansas CESSNA 172 R
SUPPLEMENT
BOITE DE COMMANDE D'ECOUTE BENDIX /
KING KMA 26
SECTION 1
GENERALITES
La boite de commande d'écoute Bendix/King KMA 26 comprend un
amplificateur d'écoute, un tableau de distribution Interphone et un récepteur de
balises de radionavigation. L'amplificateur d'écoute amplifie le signal pour le circuit
du haut-parleur. Toutes les fonctions de distribution des récepteurs d'écoute sont
commandées par deux rangées de boutons poussoirs. Un sélecteur rotatif situé sur le
côté droit de la console connecte le circuit microphone au circuit < EMG»
(«SECOURS»), ou aux circuits «COM1», < COM2», < COM3» ou «PA» (non
utilisé). Toutes les commandes d'utilisation sont présentées et décrites sur la Figure
1.
Un récepteur de balises de radionavigation, piloté par quartz, superhétérodyne, à
trois voyants de balises, est incorporé dans l'équipement. Un circuit atténuateur
règle automatiquement la luminosité des voyants en fonction du niveau d'éclairage
ambiant du poste de pilotage. Les fonctions de sensibilité forte < HI» et faible <
LO» et de test des voyants de balises sont également assurées.
L'atténuation d'éclairage de la boite de commande d'écoute est commandée
manuellement par le rhéostat d'éclairage «RADIO».
CARACTERISTIQUES DES BALISES
* La manipulation du signal d'identification
s'accompagne du clignotement du voyant
correspondant.
2 Décembre 1996
SECTION 9 - SUPPLEMENTS
SUPPLEMENT 3
S3-3
