2 Remarques relatives à la
documentation
2.1 Respect des documents complémentaires
applicables
▶
Conformez-vous impérativement à toutes les notices
d'utilisation qui accompagnent les composants de l'ins-
tallation.
2.2

Conservation des documents

▶
Conservez soigneusement cette notice ainsi que tous
les autres documents complémentaires applicables pour
pouvoir vous y référer ultérieurement.
2.3 Validité de la notice
Produit
VWL 39/5 230V S2
VWL 59/5 230V S2
VWL 79/5 230V S2
3

Description du produit

3.1

Description

Le produit est une pompe à chaleur air-eau intérieure com-
binée à un ballon d'eau chaude sanitaire et un système de
ventilation.
La pompe à chaleur utilise l'air extérieur comme source de
chaleur et sert au réchauffement d'un bâtiment résidentiel
et à la production d'eau chaude sanitaire. Le ballon d'eau
chaude sanitaire intégré veille à une réserve suffisante d'eau
chaude.
Le système de ventilation intégré sert à amener de l'air frais
et à évacuer l'air vicié des pièces d'habitation et garantit des
échanges d'air constants tout en récupérant la chaleur. Le
système de ventilation veille au renouvellement minimal de
l'air nécessaire à l'hygiène et évite que la maçonnerie ne soit
endommagée par l'humidité ou des moisissures.
0020270984_00 recoCOMPACT exclusive Notice d'emploi
Remarques relatives à la documentation 2

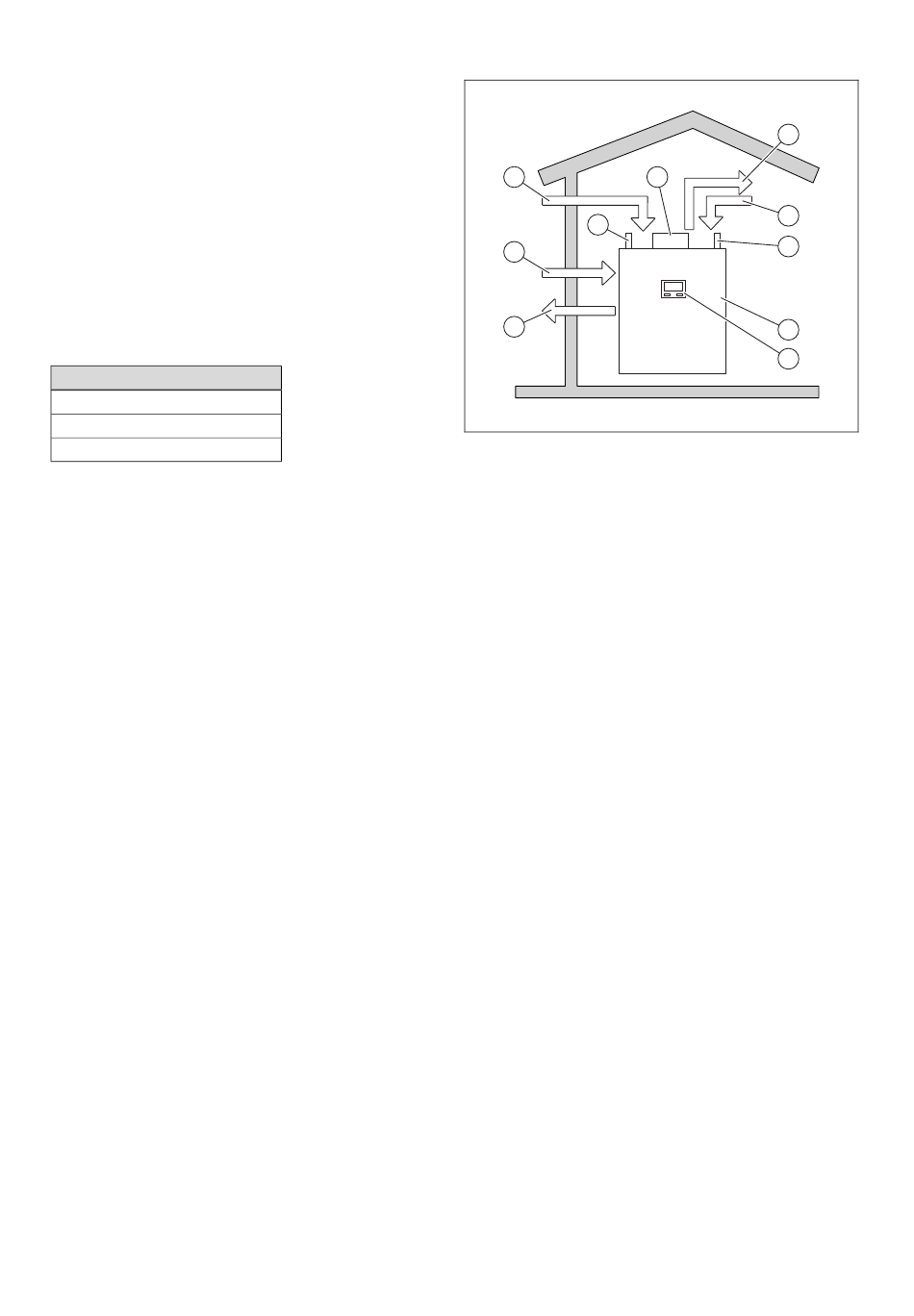

3.2

Vue d'ensemble

9
7
6
1 Alimentation en air
(ventilation)
2 Air vicié (ventilation)
3, 8 Raccordements pour
circuit d'eau chaude,
circuit chauffage
4 Pompe à chaleur avec
ballon d'eau chaude
sanitaire intégré et
système de ventilation
intégré
3.3

Fonctionnement

3.3.1 Pompe à chaleur
La pompe à chaleur utilise l'air extérieur comme source de
chaleur. La pompe à chaleur utilise également l'air vicié de la
pièce d'habitation comme source de chaleur.
Un fluide frigorigène circule dans un circuit frigorifique fermé.
En mode chauffage, grâce à l'évaporation, la compression,
la condensation et la dilatation cycliques, l'énergie thermique
est absorbée par l'environnement, puis transférée au bâti-
ment.
En mode refroidissement, l'énergie thermique est extraite du
bâtiment, puis rejetée dans l'environnement.
3.3.2 VMC
Le système de ventilation constitue l'élément central d'une
ventilation contrôlée de la pièce d'habitation. De l'air frais est
amené dans les pièces de vie et les chambres à coucher.
L'air issu de la cuisine, de la salle de bains et des toilettes
est évacué.
L'air extérieur qui entre dans le produit provient de l'exté-
rieur. L'air extérieur est nettoyé grâce à un filtre et est en-
voyé à l'échangeur thermique. L'échangeur thermique res-
titue la chaleur de l'air vicié à l'air extérieur. Une fois ré-
chauffé, l'air extérieur entre dans le logement. On parle alors
d'air pulsé.
L'air vicié du logement transite par le produit. L'air vicié est
nettoyé grâce à un filtre et est envoyé à l'échangeur ther-
mique. L'échangeur thermique récupère la chaleur de l'air
vicié (récupération de chaleur). L'air vicié refroidi est évacué
vers l'extérieur. On parle alors d'air d'extraction.
10
8
5 Tableau de commande
6 Sortie d'air (pompe à
chaleur)
7 Entrée d'air (pompe à
chaleur)
9 Air extérieur (système
de ventilation)
10 Adaptateur d'air d'ex-
traction
1
2
3
4
5
