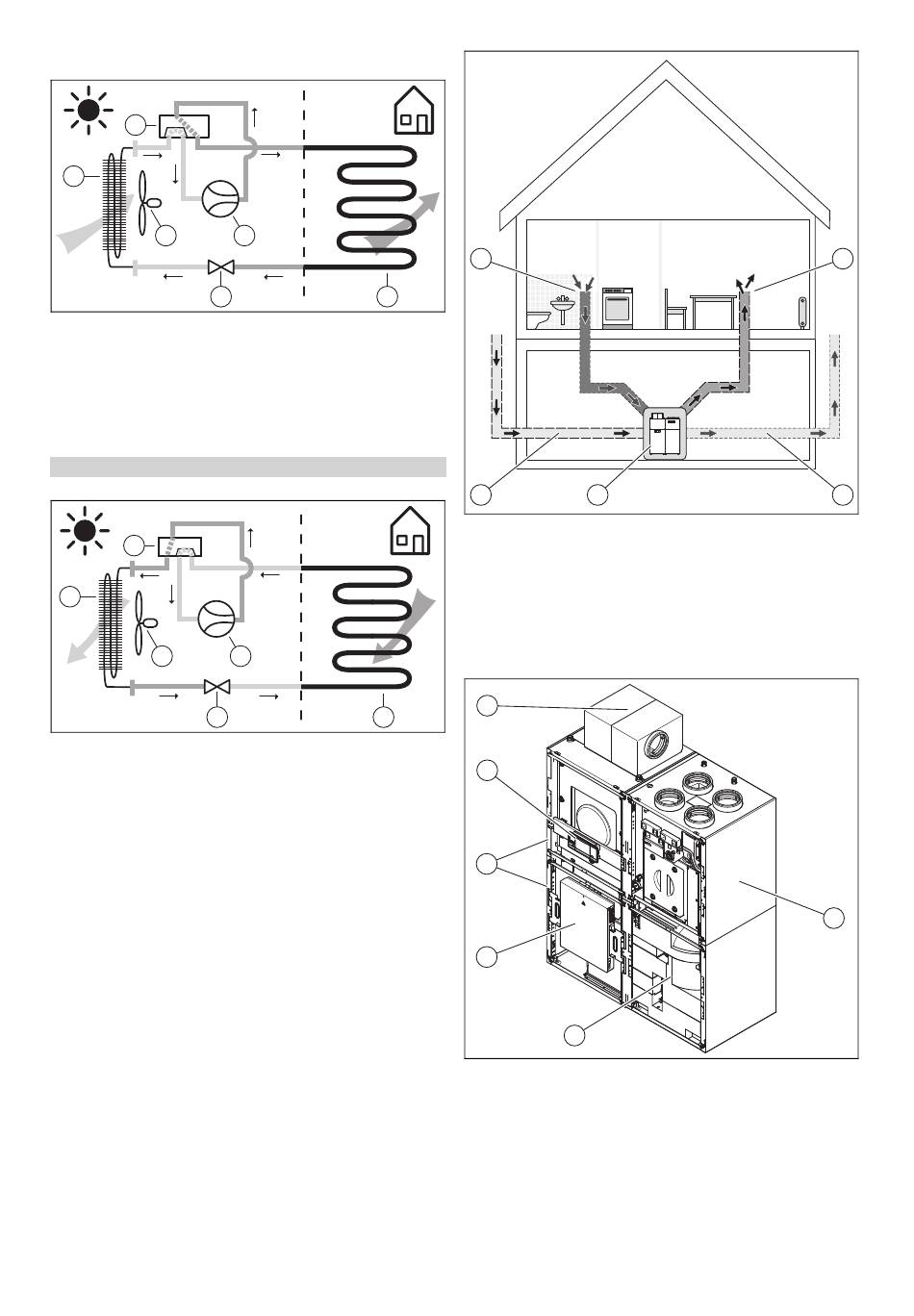

3.3.3 Werkingsprincipe, CV-bedrijf
2
1
3
5
1 Condensor (warmtewis-
selaar)
2 Vierwegomschakelklep
3 Ventilator
3.3.4 Werkingsprincipe, koelbedrijf
Geldigheid: Product met koelbedrijf
2
1
3
5
1 Condensor (warmtewis-
selaar)
2 Vierwegomschakelklep
3 Ventilator
3.3.5 Ventilatietoestel
Het ventilatietoestel is het centrale bestanddeel van een
gecontroleerde ventilatie van de woonruimte. Verse lucht
wordt naar de woon- en slaapruimtes geleid. Verbruikte lucht
uit keuken, badkamer en wc wordt afgevoerd.
De buitenlucht komt van buiten in het product terecht. Via
een filter wordt de buitenlucht gereinigd en naar een warmte-
wisselaar geleid. De warmtewisselaar brengt de warmte van
de afvoerlucht op de buitenlucht over. De opgewarmde bui-
tenlucht wordt als toevoerlucht in de woning geleid.
De afvoerlucht van de woning wordt in het product geleid.
Via een filter wordt de afvoerlucht gereinigd en naar een
warmtewisselaar geleid. De warmtewisselaar onttrekt de
warmte aan de afvoerlucht (warmteterugwinning). De afge-
koelde afvoerlucht wordt als uitlaatlucht naar buiten geleid.
0020270984_00 recoCOMPACT exclusive Installatie- en onderhoudshandleiding
4
6
4 Compressor
5 Expansieventiel
6 Condensor (warmtewis-
selaar)
4
6
4 Compressor
5 Expansieventiel
6 Condensor (warmtewis-
selaar)
Productbeschrijving 3
5
4 3
1 Toevoerlucht
2 Uitlaatlucht
3 Ventilatietoestel
3.4

Productopbouw

3.4.1 Bouwgroepen
6
5
4
3
2
1 Ventilatietoestel
2 Warmwaterboiler
3 Schakelkast
1
2
4 Buitenlucht
5 Afvoerlucht
1
4 Warmtepomp
5 Bedieningsveld
6 Uitlaatluchtadapter
