4 Montage
4.16

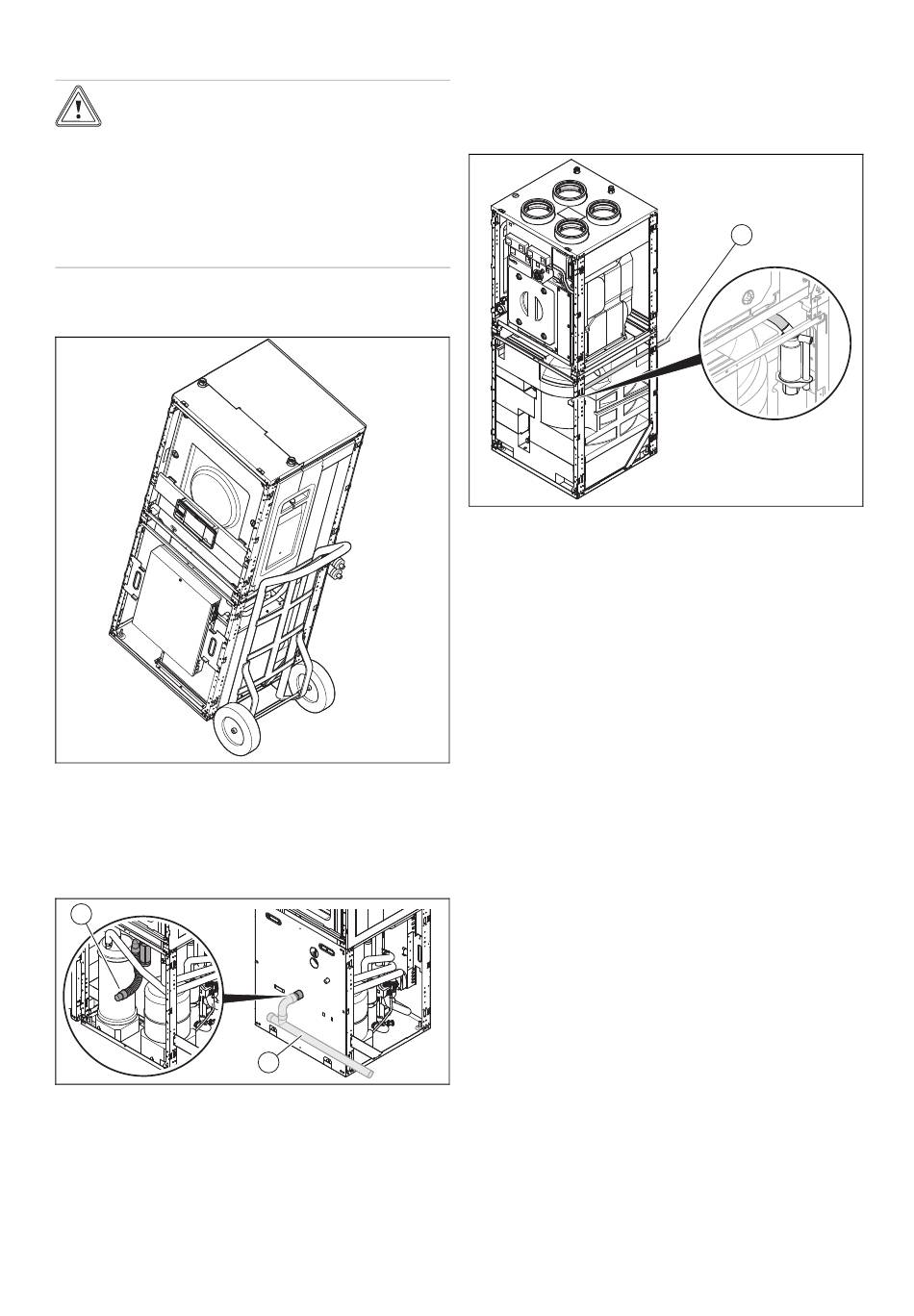

Transport de la pompe à chaleur
Attention !
Risques de dommages matériels en cas
de modalités de transport inadaptées !
Le produit ne doit pas être incliné sur plus de
45°. Sinon, des dysfonctionnements risquent
de se produire dans le circuit de frigorigène.
▶
N'inclinez pas le produit à plus de 45° lors
du transport.
1.
Respectez les dimensions (→ Annexe, Caractéristiques
techniques).
2.
Portez la pompe à chaleur jusqu'à son emplacement
d'installation définitif. Servez-vous des sangles de
transport ou d'un diable adapté.
4.17
Raccordement de la pompe à chaleur à la
conduite d'écoulement des condensats
1
1.
Faites passer le tuyau d'évacuation des condensats (1)
dans le fond arrière depuis l'intérieur.
2.
Raccordez le tuyau d'évacuation des condensats à la
conduite d'écoulement des condensats sur place.
116
2
Notice d'installation et de maintenance recoCOMPACT exclusive 0020270984_00
–
Pente de la conduite d'écoulement des condensats
(en partant du produit): > 5°
4.18
Raccordement du système de ventilation à la
conduite d'écoulement des condensats
▶
Raccordez le tuyau d'évacuation des condensats (1) à la
conduite d'écoulement des condensats sur place.
–
Pente de la conduite d'écoulement des condensats
(en partant du produit): > 5°
4.19
Alignement de la pompe à chaleur
1.
Montez le panneau latéral gauche.
2.
Fixez les deux étriers de retenue sur la gaine d'entrée
d'air (contenu de la livraison de la gaine d'air). Les vis
sont montées sur le produit.
3.
Fixez les deux étriers de retenue sur la gaine de sortie
d'air (contenu de la livraison de la gaine d'air). Les vis
sont montées sur le produit.
4.
Faites glisser la pompe à chaleur jusqu'à la distance
murale prévue dans l'angle.
5.
Contrôlez la butée de deux conduites d'air.
1
