5.3

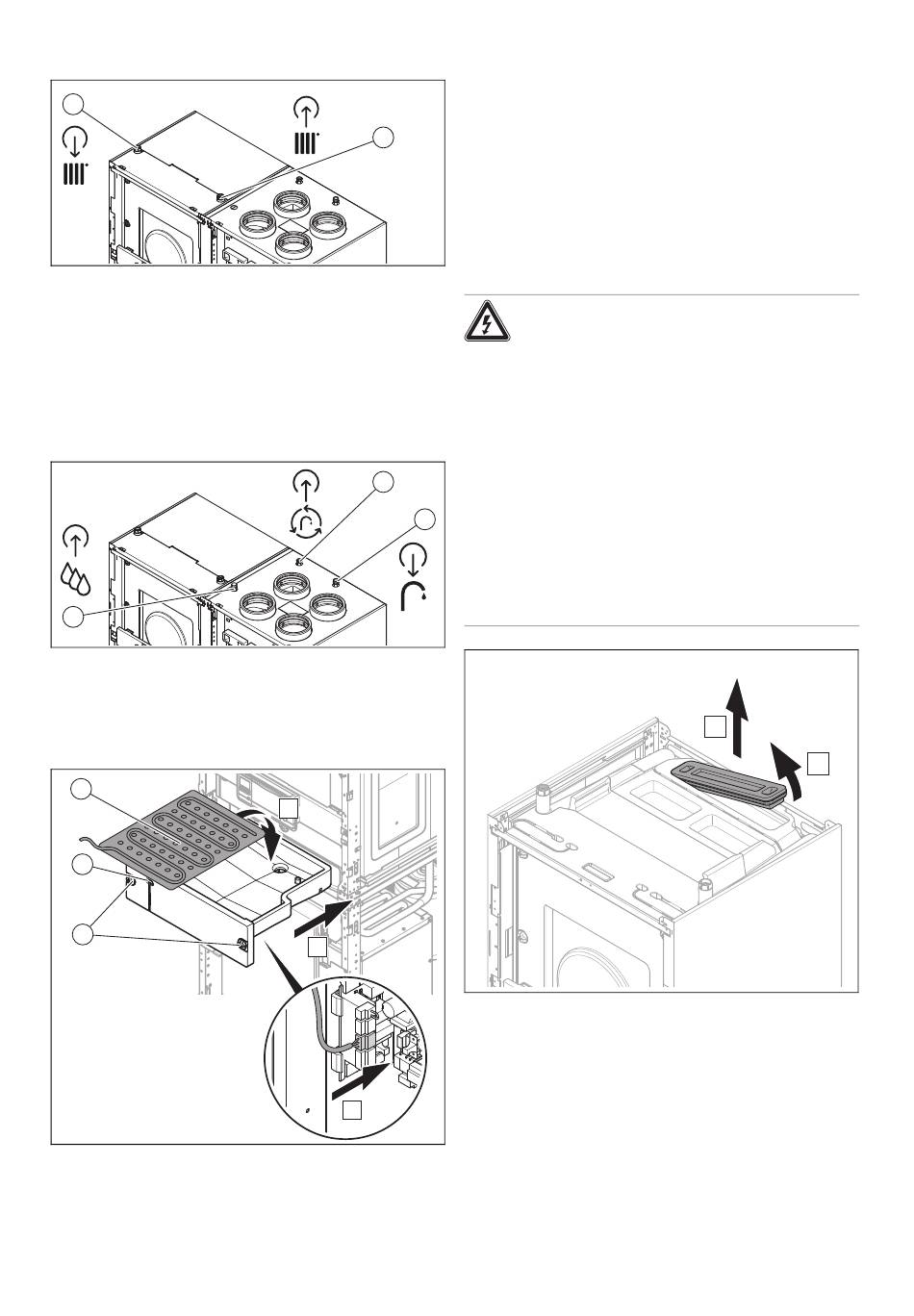

CV-circuitaansluitingen installeren

2
1. Installeer de aanvoer (2) (G 1") en de retour (1) (G 1")
van de CV-circuitaansluitingen volgens de normen.
2. Installeer automatische snelontluchters in de retour.
3. Installeer een overstortventiel in de aanvoer. Tussen
het overstortventiel en de warmtepomp mag geen af-
sluitkraan zijn geïnstalleerd.
4. Gebruik evt. toebehoren van de fabrikant.
5.4

Koud- en warmwateraansluiting installeren

3
1. Installeer (indien voorhanden) de circulatieleiding (1).
2. Installeer de warmwateraansluiting (2).
3. Installeer de koudwateraansluiting (3).
5.5

Condensbakverwarming installeren (optie)

1
2
3
1. Hang het bedieningsveld naar onderen.
2. Verwijder de beide verstevigingen.
3. Verwijder de beide schroefverbindingen (3).
4. Trek de condensbak er naar voren toe uit.
0020270984_00 recoCOMPACT exclusive Installatie- en onderhoudshandleiding
1
1
2
A
B
C

Luchtbuisinstallatie 6

5. Plaats de condensbakverwarming (1) in de condensbak
en plaats deze met de uitsparingen over de nippels.
6. Leid de kabel van de condensbakverwarming door de
kabeldoorvoer (2) naar de schakelkast.
7. Sluit de kabel aan de gele stekker op de aanvullende
module VR 40 in de schakelkast aan.
8. Monteer alle onderdelen in omgekeerde volgorde.
6 Luchtbuisinstallatie
6.1

Uitlaatluchtadapter monteren

Gevaar!
Vergiftigingsgevaar door gelijktijdige wer-
king met een van de omgevingslucht af-
hankelijke vuurhaard
Als het product tegelijk met een van de om-
gevingslucht afhankelijke vuurhaard wordt
gebruikt, dan kan levensgevaarlijk verbran-
dingsgas uit de vuurhaard in de kamers te-
rechtkomen.
▶
Leid de uitlaatlucht van het ventilatietoe-
stel afzonderlijk naar buiten.
▶
Installeer een veiligheidsinrichting om
onderdruk te vermijden.
▶
Laat de luchtgeleiding door een schoor-
steenveger controleren en goedkeuren.
1. Verwijder de beide bovenste manteldelen op de warm-
tepomp.
2. Verwijder de stop op de warmtepomp.
B
A
