2 Hinweise zur Dokumentation

2 Hinweise zur Dokumentation
2.1

Mitgeltende Unterlagen beachten

▶
Beachten Sie unbedingt alle Betriebs- und Installations-
anleitungen, die Komponenten der Anlage beiliegen.
2.2

Unterlagen aufbewahren

▶
Geben Sie diese Anleitung sowie alle mitgeltenden
Unterlagen an den Anlagenbetreiber weiter.
2.3 Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für:
Produkt
VWL 39/5 230V S2
VWL 59/5 230V S2
VWL 79/5 230V S2
2.4 Weiterführende Informationen
▶
Scannen Sie den angezeigten Code mit Ihrem Smart-
phone, um weiterführende Informationen zur Installation
zu erhalten.
◁
Sie werden zu Installationsvideos weitergeleitet.
3

Produktbeschreibung

3.1

Beschreibung

Das Produkt ist eine innen aufgestellte Luft-Wasser-Wärme-
pumpe, in Kombination mit einem Warmwasserspeicher und
einem Lüftungsgerät.
Die Wärmepumpe nutzt die Außenluft als Wärmequelle und
dient der Beheizung eines Wohngebäudes und der Warm-
wasserbereitung. Der integrierte Warmwasserspeicher sorgt
für einen ausreichenden Vorrat an Warmwasser.
Das integrierte Lüftungsgerät belüftet und entlüftet Wohn-
räume und sorgt für einen konstanten Luftaustausch mit
Wärmerückgewinnung. Das Lüftungsgerät sorgt für den
hygienisch notwendigen Mindestluftwechsel und vermeidet
Feuchtigkeits- und Schimmelpilzschäden am Bauwerk.
24

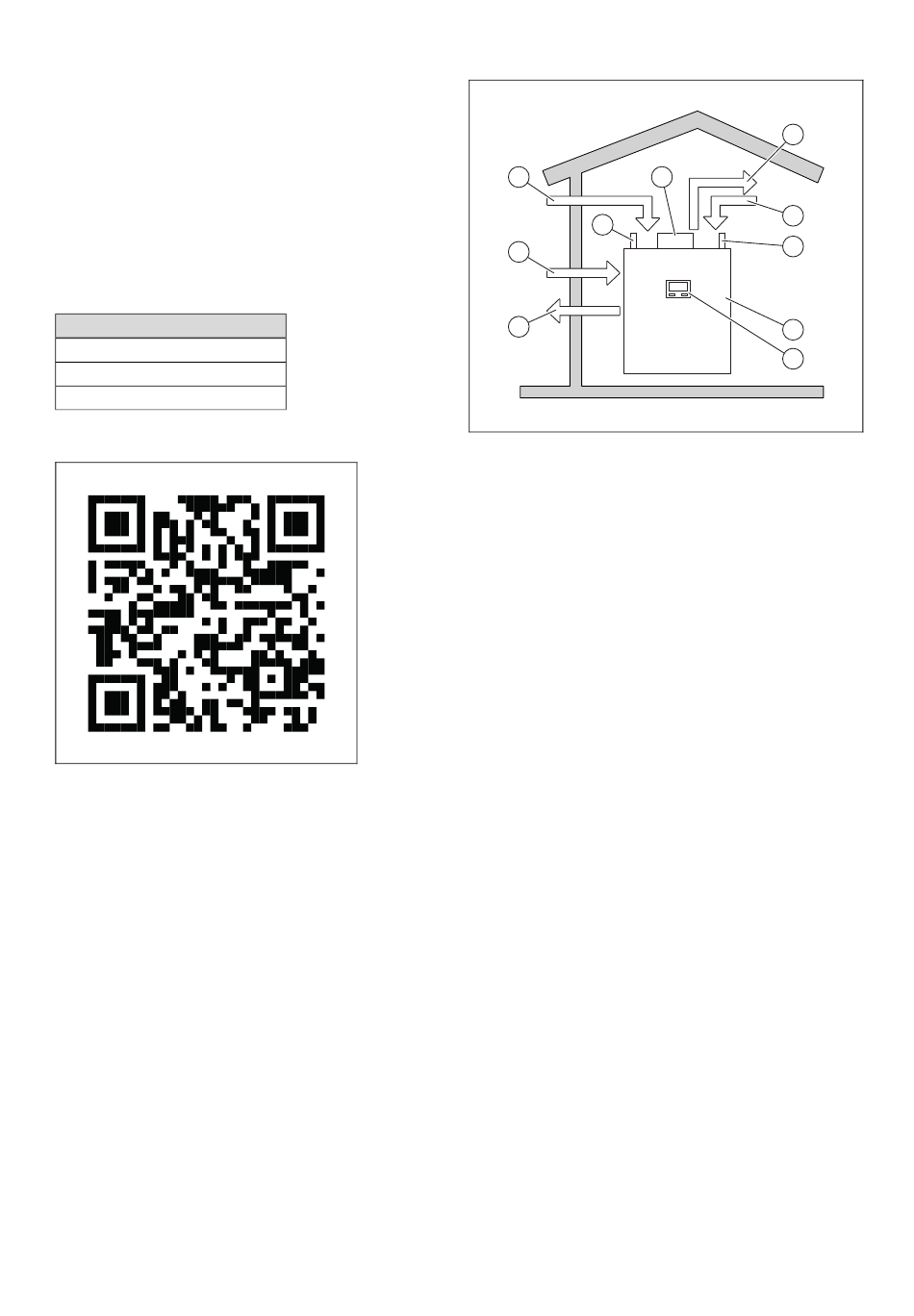

3.2 Übersicht
9
7
6
1 Zuluft (Lüftungsgerät)
2 Abluft (Lüftungsgerät)
3, 8 Anschlüsse für Warm-
wasserkreis, Heizkreis
4 Wärmepumpe mit in-
tegriertem Warmwas-
serspeicher und in-
tegriertem Lüftungsge-
rät
3.3

Funktionsweise

3.3.1 Betriebsart Kühlbetrieb
Das Produkt besitzt länderabhängig die Funktion Heizbetrieb
oder Heiz- und Kühlbetrieb.
Produkte, die werksseitig ohne Kühlbetrieb ausgeliefert
werden, sind in der Nomenklatur mit "S2" gekennzeichnet.
Für diese Geräte ist über ein optionales Zubehör eine
spätere Aktivierung des Kühlbetriebs möglich.
3.3.2 Wärmepumpe
Die Wärmepumpe nutzt die Außenluft als Wärmequelle. Die
Wärmepumpe nutzt zusätzlich die Abluft aus dem Wohn-
bereich als Wärmequelle
In einen geschlossenen Kältemittelkreis zirkuliert ein Kälte-
mittel. Durch zyklische Verdampfung, Kompression, Verflüs-
sigung und Expansion wird im Heizbetrieb Wärmeenergie
von der Umwelt aufgenommen und an das Gebäude abge-
geben.
Im Kühlbetrieb wird Wärmeenergie vom Gebäude aufgenom-
men und an die Umwelt abgegeben
Installations- und Wartungsanleitung recoCOMPACT exclusive 0020270984_00
10
8
5 Bedienfeld
6 Luftaustritt (Wärme-
pumpe)
7 Lufteintritt (Wärme-
pumpe)
9 Außenluft (Lüftungsge-
rät)
10 Fortluftadapter
1
2
3
4
5
