6 Luftrohrinstallation

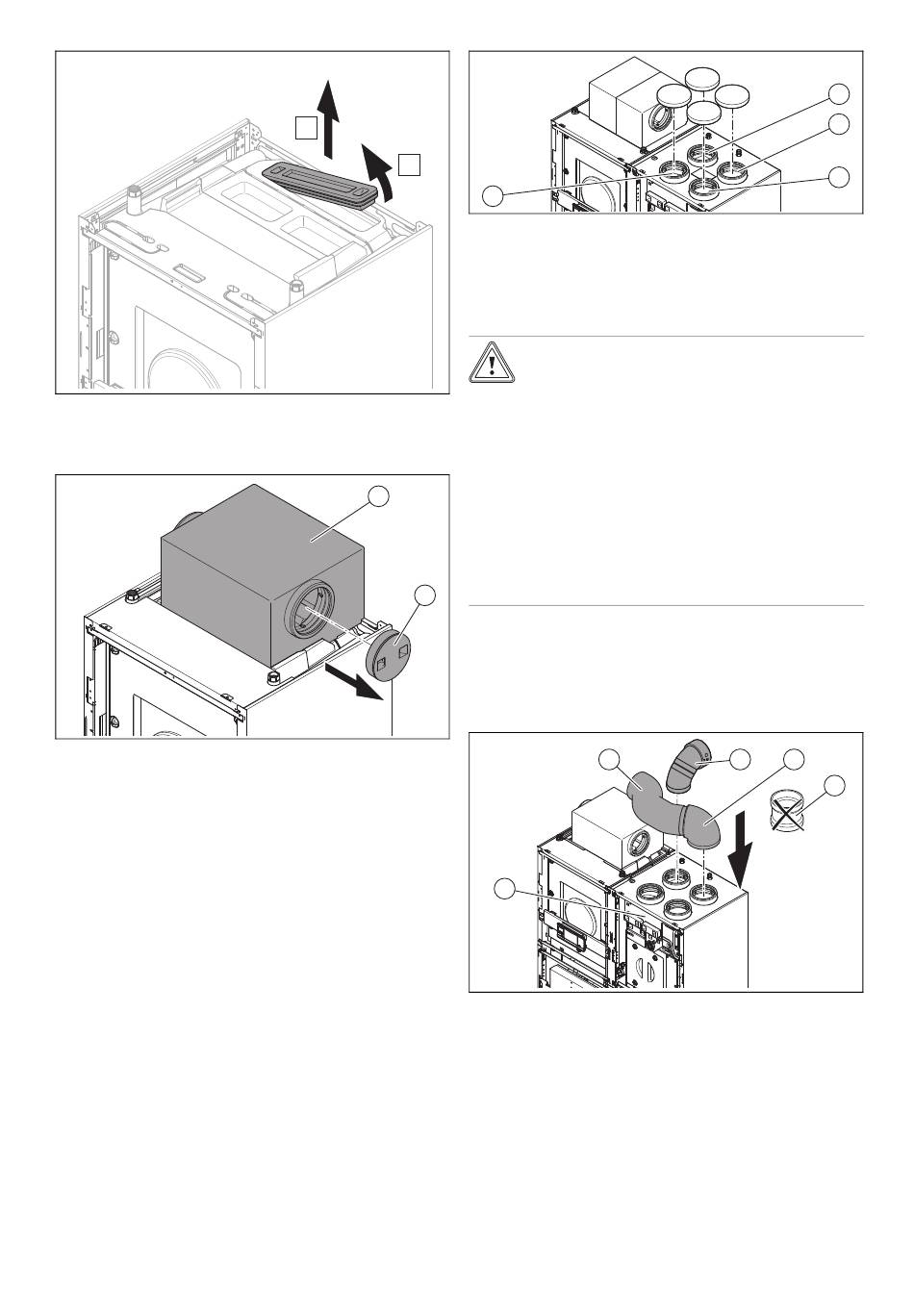

1. Entfernen Sie die beiden oberen Verkleidungsteile auf
der Wärmepumpe.
2. Entfernen Sie den Stopfen auf der Wärmepumpe.
3. Montieren Sie den Fortluftadapter (1) auf der Wärme-
pumpe.
4. Entfernen Sie den Verschlussstopfen (2) auf der Seite,
an der die Fortluft angeschlossen wird.
6.2

Luftrohre montieren

1. Prüfen Sie die Luftrohre auf groben Verschmutzungen.
◁
Wenn Verschmutzungen vorhanden sind, dann rei-
nigen Sie die Luftrohre.
2. Verlegen Sie die Luftrohre gemäß den Herstelleranga-
ben und geltenden Vorschriften zum Produkt.
– Durchmesser: ≥ 150 mm
–
Fortluftleitungen: durchgängiges Gefälle zum Pro-
dukt/ggf. mithilfe einer Kondensatablaufleitung
–
Außenluft: Die Außenluft darf nicht durch einen Luft-
schacht zugeführt werden.
3. Montieren Sie Schalldämpfer in den Leitungen für Zu-
luft, Abluft und Außenluft.
4. Dämmen Sie alle Luftrohre gemäß den geltenden Vor-
schriften auch bei Verlegung durch unbeheizte Räume.
5. Dichten Sie die Außen- und Fortluftleitungen dampfdif-
fusionsdicht ab.
38
B
A
1
2
6.
1
2
7.
6.3
1.
2.
3.
Installations- und Wartungsanleitung recoCOMPACT exclusive 0020270984_00
4
Außenluft
Fortluft
Nehmen Sie die Verschlusskappen von den Anschlüs-
sen des Produkts ab.
Vorsicht!
Risiko eines Sachschadens durch feh-
lende Dichtung!
Wenn die Luftrohre nicht dampfdiffusions-
dicht an das Produkt angeschlossen sind,
dann kann sich Kondensat bilden und das
Produkt beschädigen.
▶
Dichten Sie alle Anschlüsse der Luftrohre
untereinander und am Produkt dampfdif-
fusionsdicht ab.
▶
Verwenden Sie geeignetes Zubehör und
Dichtmittel.
Dichten Sie alle Anschlüsse des Produkts mit einem
geeigneten Klebeband dampfdiffusionsdicht ab.
Anschlussrohre Außenluft und Fortluft
montieren
2
1
(Bei Linksaufstellung) Montieren Sie den Anschluss
der Außenluft (3) (Zubehör) des Lüftungsgeräts (1) .
Verwenden Sie nur einen Bogen, jedoch kein gerades
Rohr.
Verbinden Sie die Fortluft des Lüftungsgeräts mit dem
Fortluftadapter. Verwenden Sie Rohrbogen mit Verlän-
gerung (4) und Schalldämpfer (2) aus dem Beipack.
(Bei Linksaufstellung) Ziehen Sie den Schalldämpfer
auf seine volle Länge von 1 m aus und verbinden Sie
diesen mit dem Rohrbogen. Der Adapter (5) wird nicht
benötigt.
1
2
3
3 Zuluft
4 Abluft
3 4
5
