Opgelet!
Gevaar voor materiële schade door be-
schadigde voeten!
Als de voeten te ver worden uitgeschroefd of
over randen worden geschoven, dan kunnen
de voeten afbreken.
▶
Schroef de voeten max. 30 mm eruit.
▶
Zorg ervoor dat de voeten niet over ran-
den schuiven.

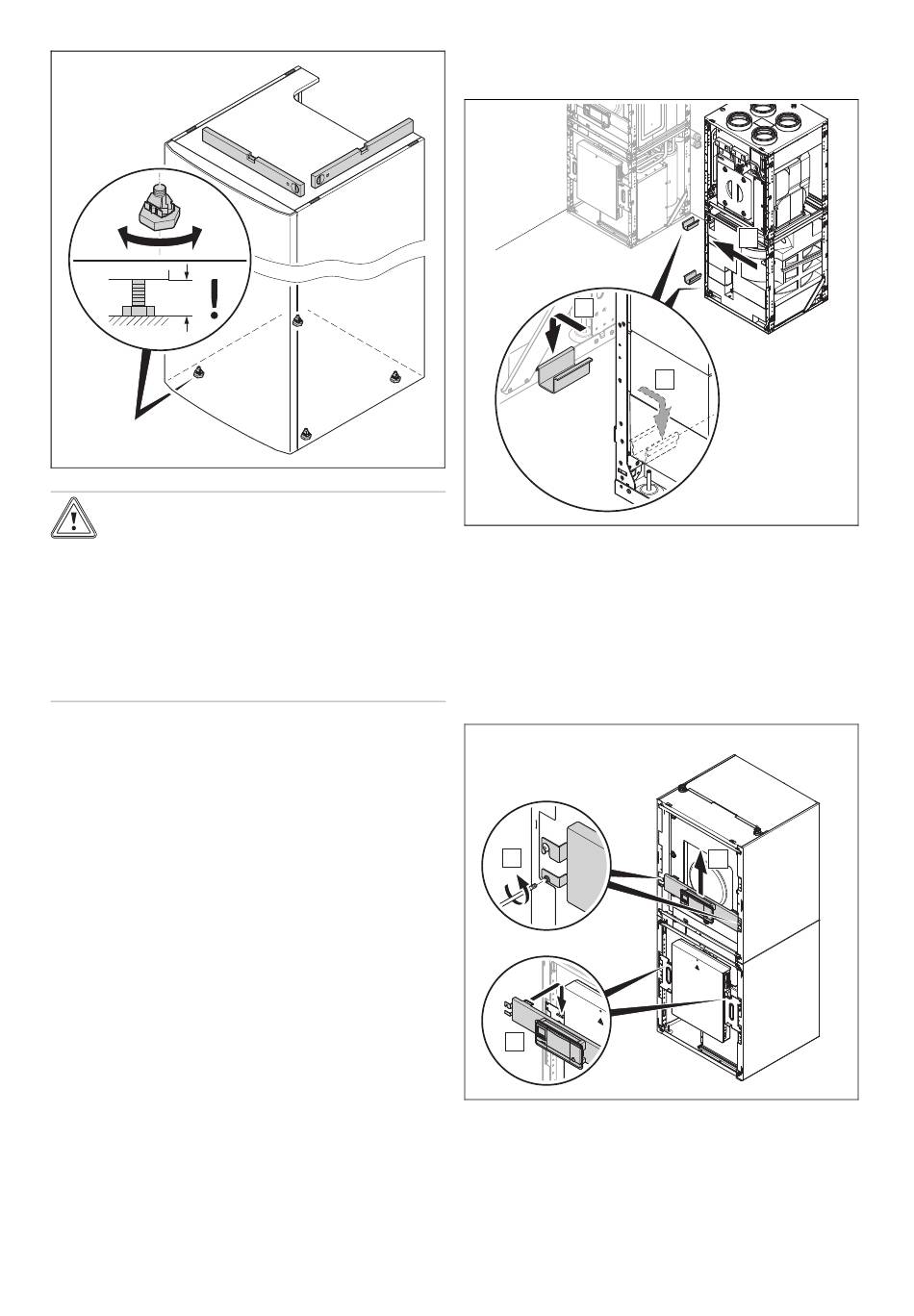

6. Lijn de warmtepomp met de vier verstelbare voeten (1)
horizontaal uit.
0020270984_00 recoCOMPACT exclusive Installatie- en onderhoudshandleiding
4.20 Ventilatietoestel/warmwaterboiler
positioneren en uitlijnen
A
1. Plaats het ventilatietoestel naast de warmtepomp.
2. Lijn de beide toestellen met de verstelbare voeten op
dezelfde hoogte en horizontaal uit.
3. Verwijder de afstandshouders van het toestelframe.
4. Plaats de beide afstandshouder tussen de verstevigin-
gen aan de bodem van de beide toestellen.
5. Verbind de beide frames met twee verbindingsplaten.
4.21

Schakelkast verplaatsen

A
C
1. Als u werkzaamheden aan de componenten van de
warmtepomp moet uitvoeren, dan kunt u het bedie-
ningsveld en de schakelkast in de onderhoudspositie
hangen.
2. Draai de beide schroeven aan de traverse van het be-
dieningsveld los.
Montage 4
C
B
B
