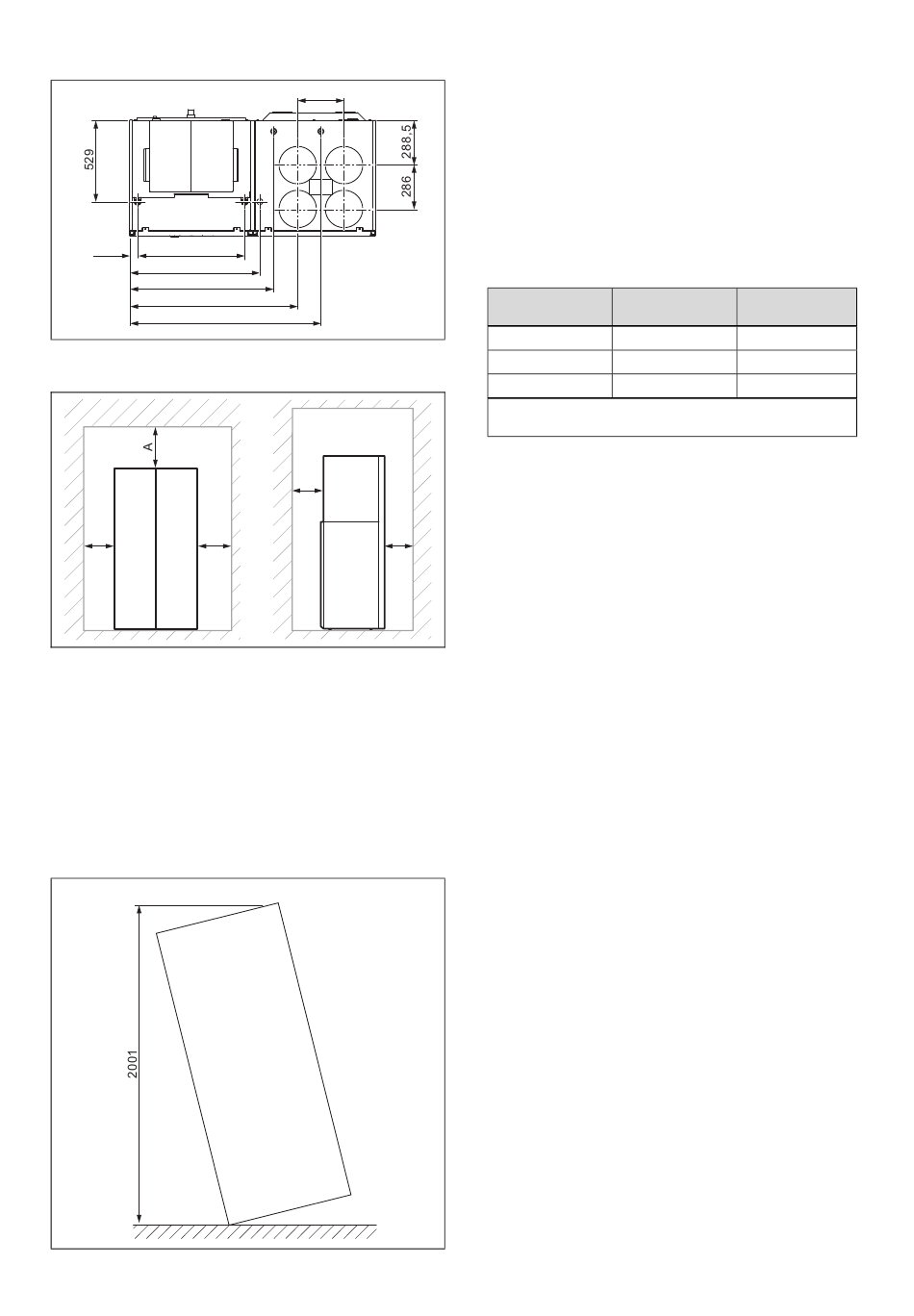

4.4.3 Draufsicht
51 693
842
932
1088
1238
4.5 Mindestabstände und Montagefreiräume
B C
A 300 mm
B 100 mm
C 100 mm
▶
Sehen Sie einen ausreichenden seitlichen Abstand (B)
auf mindestens einer Produktseite vor, um den Zugang
bei Wartungs- und Reparaturarbeiten zu erleichtern.
▶
Achten Sie bei Verwendung der Zubehöre auf die
Mindestabstände/Montagefreiräume.
4.6 Produktabmessungen für den Transport
0020270984_00 recoCOMPACT exclusive Installations- und Wartungsanleitung
300
D
E
D 100 mm
E 750 mm
4.7

Anforderungen an den Aufstellort

▶
Der Aufstellort muss unter 2000 Meter über Normalhö-
hennull liegen.
▶
Stellen Sie sicher, dass der Aufstellraum belüftet und
entlüftet wird. Im Aufstellraum darf sich keine raumluft-
abhängige Feuerstätte befinden.
▶
Wählen Sie einen trockenen Raum, der durchgängig
frostsicher ist und in dem die zulässige Umgebungs-
temperatur nicht unter- oder überschritten wird, → An-
hang Technische Daten.
▶
Stellen Sie sicher, dass der Aufstellraum das geforderte
Mindestvolumen hat.
Wärmepumpe Kältemittelfüll-
menge R 410 A
VWL 39/5 1,4 kg
VWL 59/5 1,4 kg
VWL 79/5 1,8 kg
Minimaler Aufstellraum (m³) = Kältemittelfüllmenge (kg) /
praktischer Grenzwert (kg/m³) (für R410A = 0,44kg/m³)
▶
Stellen Sie sicher, dass anfallendes Kondensat abgeführt
werden kann.
▶
Achten Sie darauf, dass die erforderlichen Mindest-
abstände eingehalten werden können.
▶
Planen Sie hinter dem Produkt genügend Raum für die
Montage von Kondensatsiphon und Kondensatablauf-
leitung ein.
▶
Berücksichtigen Sie bei der Auswahl des Aufstellorts,
dass die Wärmepumpe im Betrieb Schwingungen auf
den Boden oder auf in der Nähe liegende Wände über-
tragen kann.
▶
Vermeiden Sie, dass sich Versorgungsleitungen unter-
halb des Produkts befinden.
▶
Sorgen Sie dafür, dass eine zweckmäßige Leitungsfüh-
rung (sowohl warmwasser- als auch heizungsseitig) erfol-
gen kann.
▶
Planen Sie oberhalb des Lüftungsgerätes genügend
Raum für die Montage der Luftrohre ein.
▶
Stellen Sie sicher, dass der Boden eben und ausreichend
tragfähig ist, um das Gewicht des Produkts inkl. eines
Warmwasserspeichers tragen zu können.
4.8 Verhältnisse am Aufstellort prüfen
1. Prüfen Sie, ob die hydraulischen, elektrischen und ab-
flussseitigen Vorinstallationen abgeschlossen sind.
2. Prüfen Sie, ob die beiden Wandöffnungen richtig di-
mensioniert und positioniert sind.
3. Prüfen Sie, ob der geplante Abstand zwischen Produkt
und Wand zu den beiden Wandöffnungen passt.
4. Prüfen Sie, ob die beiden Luftkanäle installiert sind.
5. Prüfen Sie, ob der Boden ausreichend eben ist.
6. Prüfen Sie, ob der Boden ausreichend tragfähig ist, um
das Gesamtgewicht aufzunehmen.
Montage 4
Minimaler Auf-
stellraum
3,2 m³
3,2 m³
4,1 m³
31
