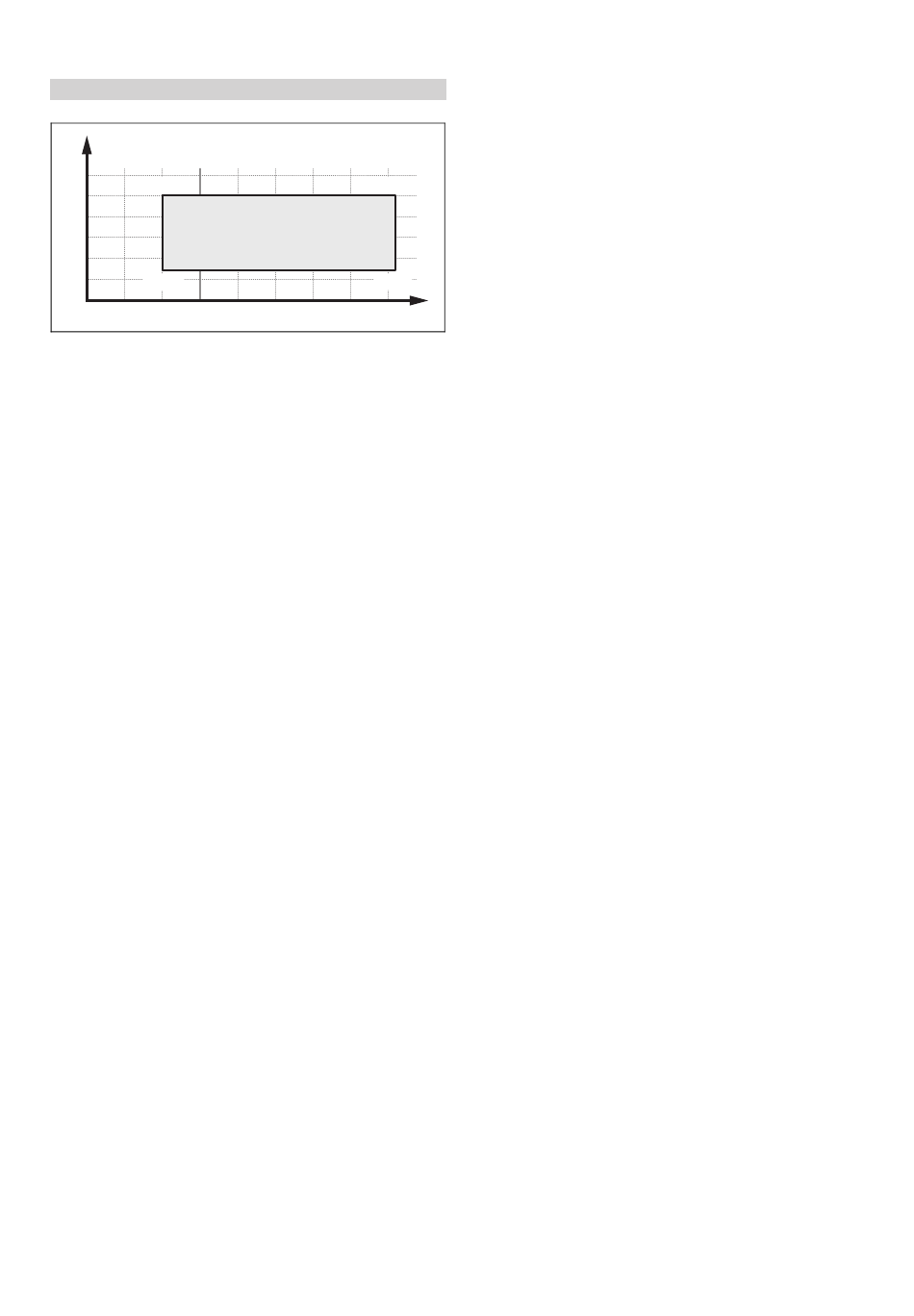

3.11.3 Mode rafraîchissement
Validité: Produit avec mode rafraîchissement
B
30
[15;25]
25
20
15
10
5
[15;7]
0 10 15 20
A Température extérieure
3.12 Dispositifs de sécurité
3.12.1 Dispositifs de sécurité
Le produit comporte des dispositifs techniques de sécurité.
Voir le graphique des dispositifs de sécurité (→ page 158).
Si la pression du circuit frigorifique est supérieure à la pres-
sion maximale de 4,15 MPa (41,5 bar), le contrôleur de la
pression désactive temporairement le produit. Le système
effectue une tentative de démarrage après un temps d'at-
tente. Un message de défaut apparaît au bout de trois tenta-
tives de redémarrage infructueuses.
Si la température à l'entrée du compresseur et la tempéra-
ture en sortie de compresseur sont inférieures à -15 °C, le
compresseur ne se met pas en marche.
Si la température mesurée à la sortie du compresseur est
supérieure à la température admissible, le compresseur est
désactivé. La température admissible est fonction de la tem-
pérature d'évaporation et de condensation.
La quantité d'eau en circulation du circuit chauffage est sur-
veillé dans le produit. S'il n'y a pas de débit détecté alors
que la pompe de recirculation est en train de tourner au mo-
ment d'une demande de chaleur, le compresseur ne se met
pas en marche.
Si la température de l'eau de chauffage descend en des-
sous de 4 °C, la fonction de protection contre le gel se dé-
clenche automatiquement et la pompe de chauffage se met
en marche.
3.12.2 Fonction de protection contre le gel
La fonction de protection contre le gel de l'installation est
commandée par le produit ou bien par le boîtier de gestion
en option. En cas de panne du boîtier de gestion, le produit
protège le circuit chauffage du gel dans une certaine me-
sure.
Lors des nuits d'été, la température extérieure est fréquem-
ment inférieure à la température ambiante. Le bypass au-
tomatique du système de ventilation permet à l'air extérieur
froid de contourner l'échangeur thermique qui le réchauffe
en temps normal. Le bypass refoule directement l'air vicié ré-
chauffé vers l'extérieur. La fonction de protection contre le
gel réduit le débit d'air volumique selon les besoins, ce qui
entraîne une hausse de la température de l'air d'extraction.
Cela permet d'éviter la formation de givre de l'échangeur
0020270984_00 recoCOMPACT exclusive Notice d'installation et de maintenance
[46;25]
[46;7]
25 30 35 40 45
B Température de l'eau
de chauffage
Description du produit 3
thermique. Quand la réduction du débit d'air volumique est
insuffisante, le produit s'éteint.
3.12.3 Sécurité manque d'eau
Cette fonction surveille en permanence la pression de l'eau
de chauffage de façon à prévenir un éventuel manque d'eau
de chauffage. Un capteur de pression analogique éteint le
produit et met d'autres modules en veille, le cas échéant, si
la pression d'eau descend en dessous de la pression mini-
male. Le capteur de pression rallume le produit lorsque la
pression d'eau atteint la pression de service.
Si la pression du circuit chauffage ≤0,1 MPa (1 bar), un mes-
sage de maintenance s'affiche et signale que la pression de
service minimale n'est plus atteinte.
A
– Pression minimale du circuit chauffage: ≥ 0,05 MPa
(≥ 0,50 bar)
–
Pression de service min. du circuit chauffage:
≥ 0,07 MPa (≥ 0,70 bar)
3.12.4 Protection contre la prise en glace de
l'évaporateur
Cette fonction évite que du givre ne se forme dans l'évapora-
teur si la température de la source de chaleur est inférieure à
un seuil donné.
La température d'entrée d'air de l'évaporateur est mesurée
en permanence. Si la température d'entrée d'air descend en
dessous d'un seuil donné, le compresseur s'arrête tempo-
rairement et un message d'état s'affiche. Si cette erreur se
produit trois fois de suite, l'arrêt s'accompagne d'un mes-
sage d'erreur à l'écran.
3.12.5 Protection antiblocage des pompes et des
vannes
Cette fonction évite le blocage des pompes d'eau de chauf-
fage et de l'ensemble des vannes. Si les pompes et les
vannes ne fonctionnent pas pendant 23 heures, elles sont
mises sous tension consécutivement pour une durée de 10 -
20 secondes.
3.12.6 Sécurité de surchauffe (STB) du circuit
chauffage
Si la température du circuit chauffage du chauffage d'appoint
électrique interne dépasse le seuil maximal, la sécurité de
surchauffe coupe le chauffage d'appoint électrique. La sécu-
rité de surchauffe doit être remplacée à partir du moment où
elle s'est déclenchée.
– Température max. du circuit chauffage: 95 ℃
