2 Aanwijzingen bij de documentatie

2 Aanwijzingen bij de documentatie
2.1 Aanvullend geldende documenten in acht
nemen
▶
Neem absoluut alle bedienings- en installatiehandleidin-
gen die bij de componenten van de installatie worden
meegeleverd in acht.
2.2

Documenten bewaren

▶
Gelieve deze handleiding alsook alle aanvullend gel-
dende documenten aan de gebruiker van de installatie
te geven.
2.3

Geldigheid van de handleiding

Deze handleiding geldt uitsluitend voor:
Product
VWL 39/5 230V S2
VWL 59/5 230V S2
VWL 79/5 230V S2
2.4

Verdere informatie

▶
Scan de weergegeven code met uw smartphone om
meer informatie over de installatie te ontvangen.
◁
U wordt naar installatievideo's geleid.
3

Productbeschrijving

3.1

Beschrijving

Het product is een binnen opgestelde lucht-/waterwarmte-
pomp, in combinatie met een warmwaterboiler en een venti-
latietoestel.
De warmtepomp gebruikt de buitenlucht als warmtebron
en dient voor de verwarming van een woongebouw en de
warmwaterbereiding. De geïntegreerde warmwaterboiler
zorgt voor een voldoende grote voorraad warm water.
Het geïntegreerde ventilatietoestel ventileert en ontlucht
woonruimtes en zorgt voor een constante luchtuitwisseling
met warmteterugwinning. Het ventilatietoestel zorgt voor de
hygiënisch vereiste minimale luchtuitwisseling en vermijdt
vocht- en schimmelschade aan het gebouw.
188

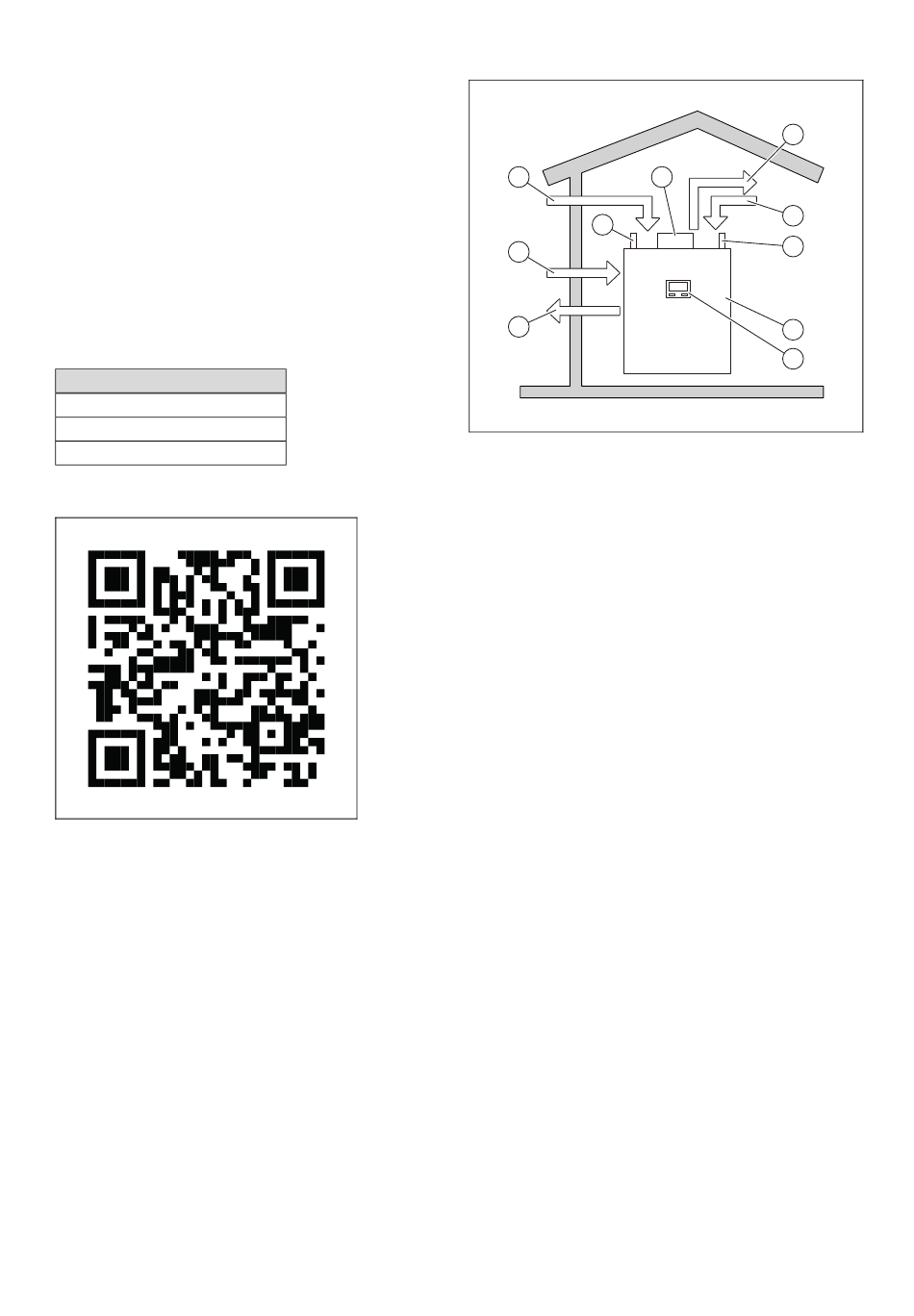

3.2

Overzicht

9
7
6
1 Toevoerlucht (ventilatie-
toestel)
2 Afvoerlucht (ventilatie-
toestel)
3, 8 Aansluitingen voor
warmwatercircuit, CV-
circuit
4 Warmtepomp met geïn-
tegreerde warmwater-
boiler en geïntegreerd
ventilatietoestel
3.3

Werkwijze

3.3.1 Modus koelbedrijf
Het product bezit afhankelijk van het land de functie CV-
bedrijf of CV- en koelbedrijf.
Producten die af fabriek zonder koelbedrijf worden geleverd,
zijn in de nomenclatuur met "S2" aangeduid. Voor deze toe-
stellen is via een optionele accessoire een latere activering
van het koelbedrijf mogelijk.
3.3.2 Warmtepomp
De warmtepomp gebruikt de buitenlucht als warmtebron.
De warmtepomp gebruikt bijkomend de afvoerlucht uit het
woongedeelte als warmtebron
In een gesloten koudemiddelcircuit circuleert een koudemid-
del. Door cyclische verdamping, compressie, condensatie en
expansie wordt in het CV-bedrijf warmte-energie van de om-
geving opgenomen en aan het gebouw afgegeven.
In het koelbedrijf wordt warmte-energie van het gebouw op-
genomen en aan de omgeving afgegeven
Installatie- en onderhoudshandleiding recoCOMPACT exclusive 0020270984_00
10
8
5 Bedieningsveld
6 Luchtuitlaat (warmte-
pomp)
7 Luchtinlaat (warmte-
pomp)
9 Buitenlucht (ventilatie-
toestel)
10 Uitlaatluchtadapter
1
2
3
4
5
