5 Hydraulikinstallation
2.

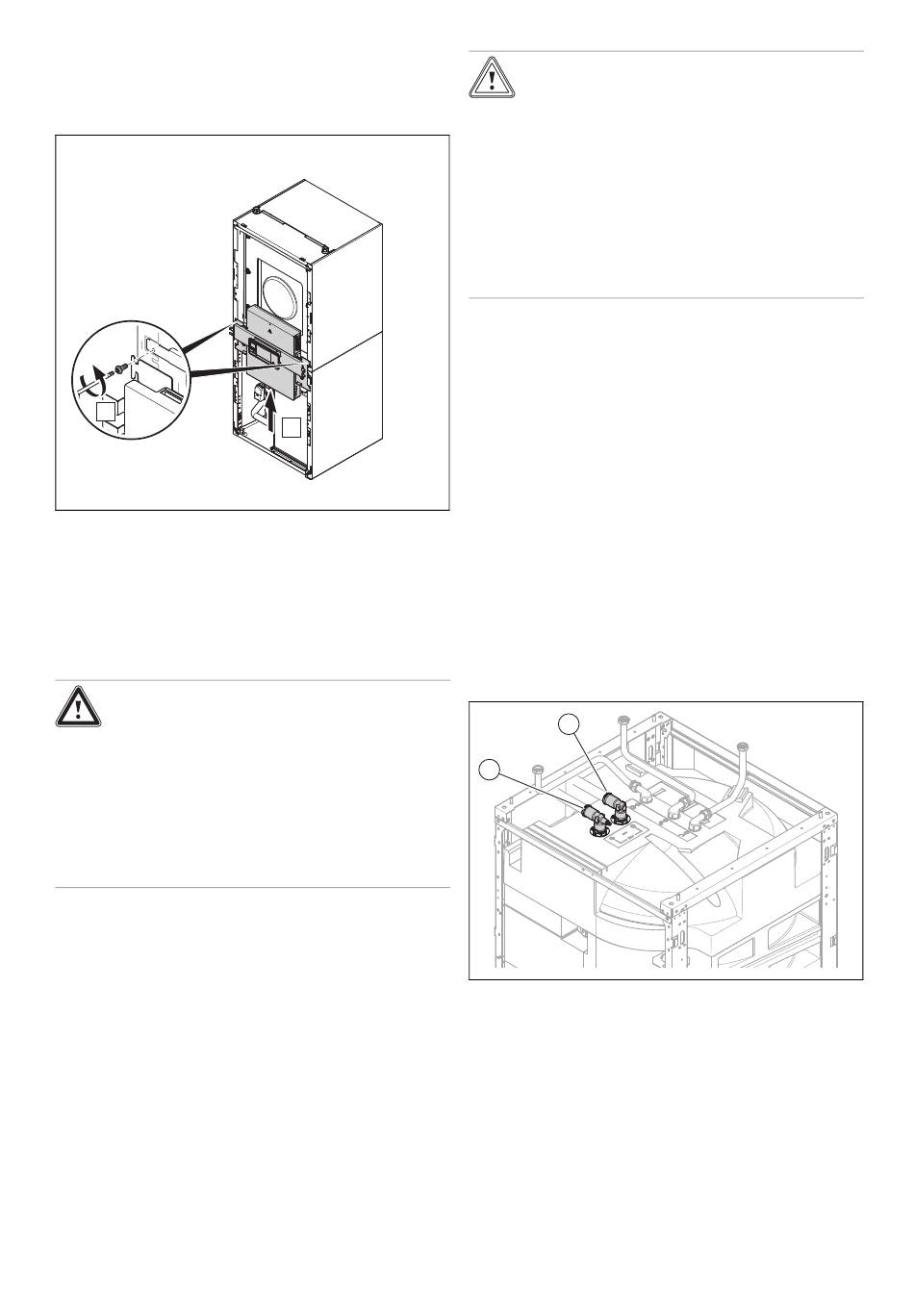

Lösen Sie die beiden Schrauben an der Traverse des
Bedienfelds.
3.
Heben Sie die Traverse an und hängen Sie sie in die
Wartungsposition.
B
4.
Lösen Sie die beiden Schrauben an der Traverse des
Schaltkastens.
5.
Heben Sie die Traverse an und hängen Sie den Schalt-
kasten mit dem Bedienfeld in die Wartungsposition.
5
Hydraulikinstallation
Gefahr!
Verbrühungsgefahr und/oder Risiko von
Sachschäden durch unsachgemäße
Installation und dadurch austretendes
Wasser!
Spannungen in Anschlussleitungen können
zu Undichtigkeiten führen.
▶
Montieren Sie die Anschlussleitungen
spannungsfrei.
5.1
Installationsvorarbeiten durchführen
▶
Installieren Sie die folgenden Komponenten, vorzugs-
weise aus dem Zubehör des Herstellers:
–
einen Absperrhahn und ein Manometer im Heizungs-
rücklauf
–
eine Warmwasser-Sicherheitsgruppe und einen Ab-
sperrhahn im Kaltwasserzulauf
36
A
Installations- und Wartungsanleitung recoCOMPACT exclusive 0020270984_00
Vorsicht!
Risiko eines Sachschadens durch
Falschinstallation des Sicherheitsventils
im Heizkreis!
Bei fehlendem Sicherheitsventil oder Installa-
tion im Heizungsrücklauf sperrt das 3-Wege-
Ventil den Weg zur Sicherheitsgruppe ab.
Das Sicherheitsventil erfüllt nicht seine Funk-
tion. Es kommt zum Druckanstieg im System.
▶
Installieren Sie ein Sicherheitventil im
Heizungsvorlauf.
▶
Installieren Sie einen Absperrhahn im Heizungsvorlauf.
Der Absperrhahn darf nicht zwischen Sicherheitsventil
und Wärmepumpe installiert sein!
▶
Prüfen Sie, ob das Volumen des eingebauten Ausdeh-
nungsgefäßes für das Heizungssystem ausreicht. Wenn
das Volumen des eingebauten Ausdehnungsgefäßes
nicht ausreicht, dann installieren Sie ein zusätzliches
Ausdehnungsgefäß im Heizungsrücklauf, möglichst nah
am Produkt.
▶
Spülen Sie die Heizungsanlage vor dem Anschluss des
Produkts sorgfältig durch, um mögliche Rückstände zu
entfernen, die sich im Produkt ablagern und zu Beschädi-
gungen führen können.
▶
Installieren Sie bei Heizungsanlagen mit Magnetventilen
oder thermostatisch geregelten Ventilen ein Bypass mit
Überströmventil, um einen Volumenstrom von mindes-
tens 40 % zu gewährleisten.
5.2
Lüftungsgerät/Warmwasserspeicher mit
Wärmepumpe verbinden
2
1
1.
Entfernen Sie die Klammern und die Blindstopfen an
den Anschlüssen am Warmwasserspeicher.
2.
Entfernen Sie die Klammern und die Blindstopfen an
den Anschlüssen oberhalb des 3-Wege-Umschaltventil
in der Wärmepumpe.
3.
Verbinden Sie die beiden Rohrleitungen für Vorlauf (2)
und Rücklauf (1) des Warmwasserspeichers und an
den Zuläufen des 3-Wege-Umschaltventils, indem sie
die Rohrleitungen in die Anschlüsse stecken und mit
den Klammern sichern.
4.
Verlegen Sie die eBUS-Leitung des Lüftungsgeräts zum
Schaltkasten und schließen Sie es an dem Randstecker
des Schaltkastens an.
