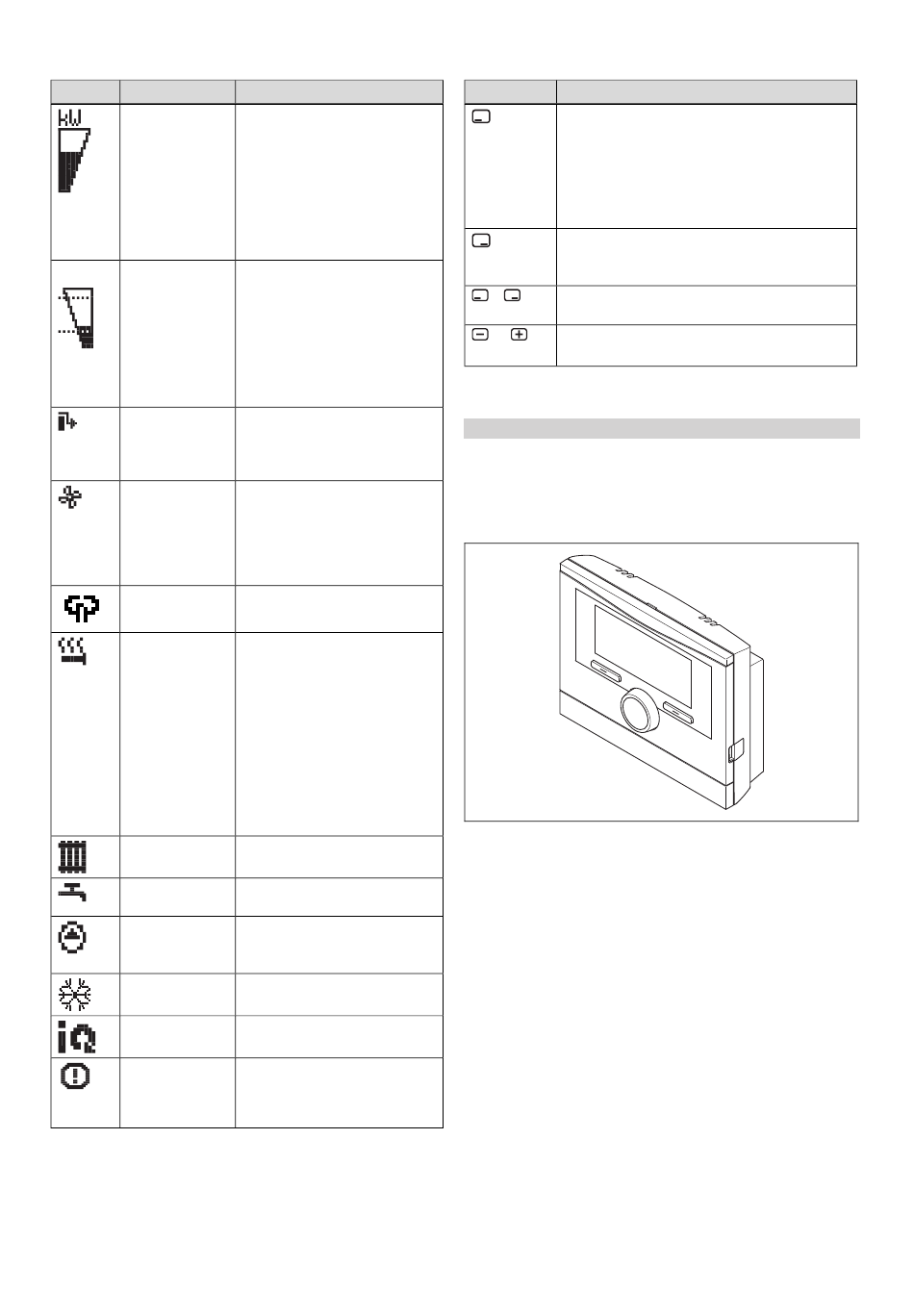

3.6.1 Symboles à l'écran
Symbole Signification
Puissance du
compresseur
bar Pression de
remplissage du
circuit chauffage
Récupération de
chaleur
Ventilation
Mode silencieux
Chauffage d'ap-
point électrique
Mode chauffage
Production d'eau
chaude sanitaire
Pompe de chauf-
fage
Mode rafraîchis-
sement
Mode Green iQ
État de défaut
F.XXX
0020270984_00 recoCOMPACT exclusive Notice d'emploi
Explication
–
Non rempli: compresseur
arrêté
–
Partiellement rempli: com-
presseur en marche. Fonc-
tionnement à charge par-
tielle.
–
Totalement rempli: com-
presseur en marche. Mode
Pleine charge.
Les pointillés délimitent la plage
admissible.
–
Affichage fixe: pression de
remplissage dans la plage
admissible
–
Affichage clignotant: pres-
sion de remplissage en de-
hors de la plage admissible
–
Allumé: récupération de
chaleur désactivée
–
Éteint: récupération de cha-
leur activée
–
Affichage : ventilation active
–
Affichage de la fonction
actuelle de la touche de
sélection gauche: plage de
réglage du débit volumique
d'air
–
Affichage: fonctionnement à
niveau sonore réduit
–
Affichage clignotant: chauf-
fage d'appoint électrique en
marche
–
Affichage avec le symbole «
mode chauffage »: chauffage
d'appoint électrique activé en
mode chauffage
–
Affichage avec le symbole «
production d'eau chaude sa-
nitaire »: chauffage d'appoint
électrique activé en mode
eau chaude sanitaire
–
Affichage: mode chauffage
activé
–
Affichage: mode eau chaude
sanitaire activé
–
Affichage: en fonctionnement
–
Pas d'affichage: pas de
fonctionnement
–
Affichage: mode rafraîchisse-
ment activé
–
Produit équipé d'une techno-
logie d'économie d'énergie
–
Apparaît à la place de l'af-
fichage de base, avec affi-
chage de texte en clair expli-
catif le cas échéant
Description du produit 3
3.6.2 Fonctionnement des touches
Touche Fonctionnement
–
Affichage du rendement énergétique en
mode chauffage, mode eau chaude sanitaire
ou mode rafraîchissement
–
Annuler la modification d'une valeur de
réglage
–
Accéder au niveau de sélection immédiate-
ment supérieur
–
valider une valeur de réglage
–
Accéder au niveau de sélection immédiate-
ment inférieur
–
Accéder au menu
+ en
même temps
–
Diminuer ou augmenter la valeur de réglage
ou
–
Parcourir les éléments du menu
3.7 Régulateur de l'installation
Validité: Boîtier de gestion externe monté
En option, le produit est équipé d'un boîtier de gestion. Le
boîtier de gestion pilote l'installation de chauffage et la pro-
duction d'eau chaude au niveau du ballon d'eau chaude sa-
nitaire raccordé.
Le boîtier de gestion donne des informations sur l'état de
fonctionnement, sert à régler les paramètres et à remédier
aux anomalies de fonctionnement (→ notice d'utilisation du
boîtier de gestion).
3.8 Plaque signalétique et numéro de série
La plaque signalétique se trouve sur l'habillage avant du
couvercle du produit.
La plaque signalétique indique la nomenclature et le numéro
de série.
