13.12 Nettoyage Du Siphon Des Condensats; Vérification/Nettoyage De L'évacuation Des Condensats; Contrôle De La Pression Initiale Du Vase D'expansion - Vaillant recoCOMPACT exclusive Notice D'emploi

1

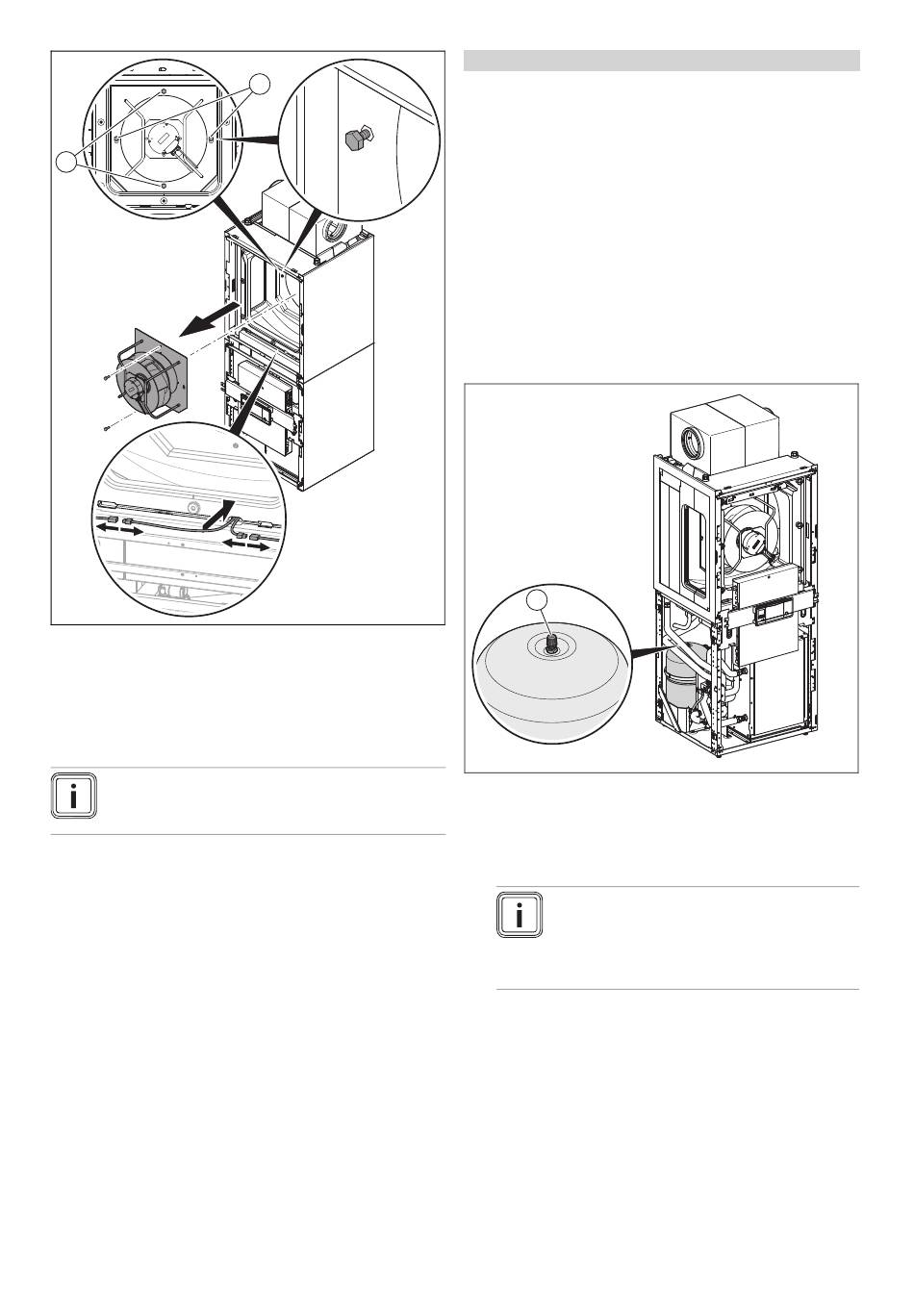

3. Démontez le ventilateur comme illustré.
4. Démontez les vis (1).
5. Dévissez les vis (2).
6. Débranchez les connexions de câbles.

13.12 Nettoyage du siphon des condensats

Remarque
Portez des gants et évitez tout contact avec la
peau et les yeux.
▶
Vérifiez que le siphon des condensats n'est pas encrassé
chaque fois que vous changez le filtre.
Résultat:
Siphon des condensats encrassé
▶
Déconnectez le siphon des condensats du produit.
▶
Nettoyez le siphon des condensats.
13.13 Vérification/nettoyage de l'évacuation des
condensats
1. Démontez le panneau avant supérieur.
2. Démontez le panneau avant inférieur.
3. Suspendez le tableau de commande vers le bas.
4. Retirez les deux entretoises (1).
5. Retirez les deux raccords à vis (2).
6. Retirez le bac de récupération de condensats par
l'avant.
7. Vérifiez s'il y a des impuretés accumulées dans le bac
de récupération de condensats ou la conduite d'écoule-
ment des condensats.
0020270984_00 recoCOMPACT exclusive Notice d'installation et de maintenance
2
Inspection et maintenance 13
Condition: Nettoyage nécessaire
▶
Mettez le boîtier électrique en position de maintenance.
▶
Démontez le siphon bouteille.
▶
Nettoyez le bac de récupération des condensats avec
un chiffon doux et non pelucheux.
▶
Nettoyez le bac de récupération de condensats et la
conduite d'écoulement des condensats.
▶
Montez le siphon bouteille.
▶
Vérifiez que l'eau s'écoule librement. Pour cela, ver-
sez environ 1 litre d'eau dans le bac de récupération de
condensats.
▶
Conformez-vous aux intervalles de maintenance en an-
nexe.
13.14 Contrôle de la pression initiale du vase
d'expansion
1
1. Fermez les robinets de maintenance et vidangez le
circuit chauffage.
2. Mesurez la pression initiale du vase d'expansion au
niveau de la soupape (1).
Résultat:
Remarque
La pression initiale requise au niveau de
l'installation de chauffage peut varier suivant
la hauteur statique (0,1 bar par mètre de
hauteur).
Pression initiale inférieure à 0,75 bar (±0,1 bar/m)
▶
Remplissez le vase d'expansion d'azote. Si vous
n'avez pas d'azote, utilisez de l'air.
3. Remplissez le circuit chauffage.
4. Ouvrez les robinets de maintenance.
139
