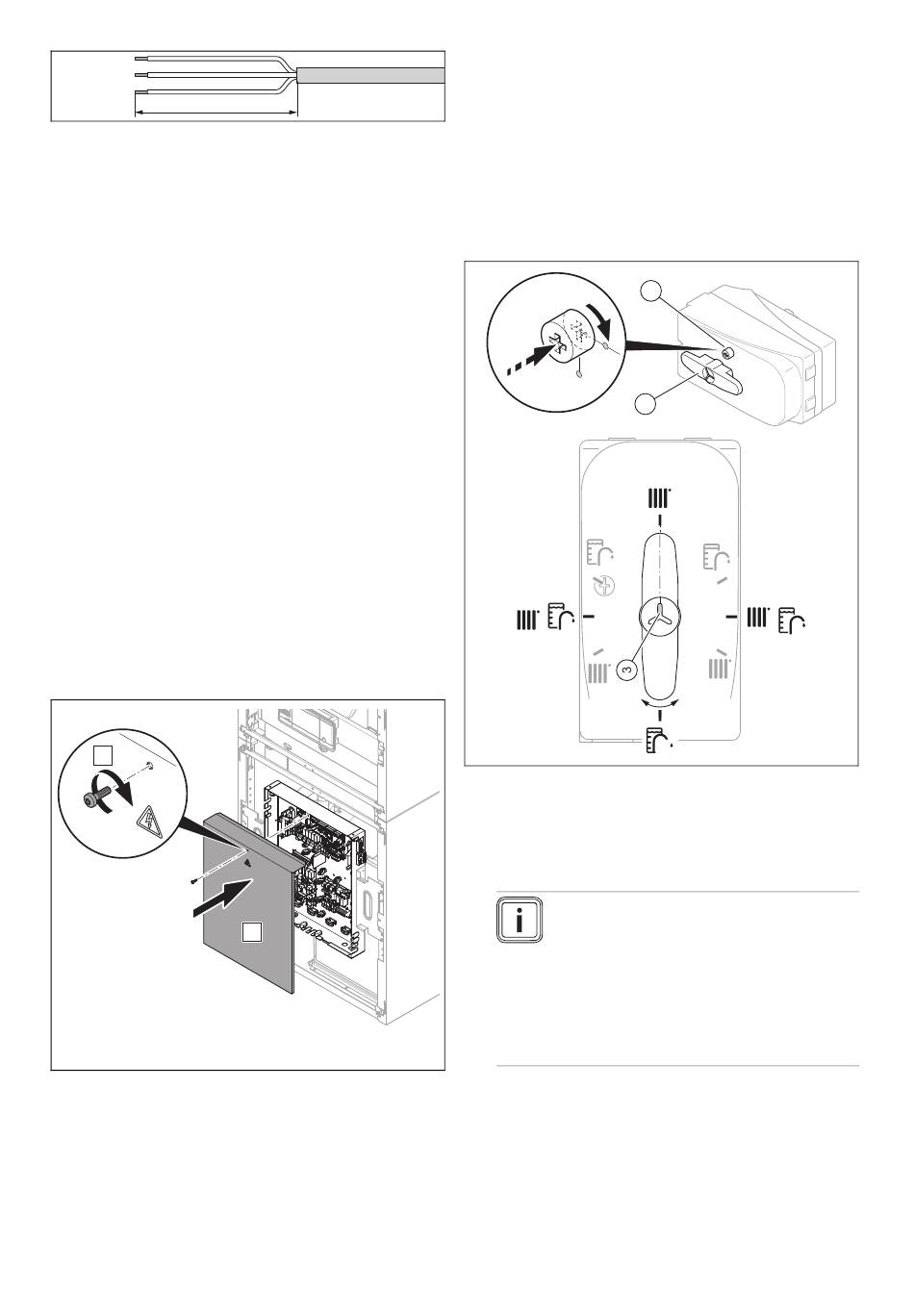

≤ 30 mm
4. Um Kurzschlüsse bei unabsichtlichem Herauslösen
einer Litze zu vermeiden, entmanteln Sie die äußere
Umhüllung flexibler Leitungen nur maximal 30 mm.
5. Stellen Sie sicher, dass die Isolierung der inneren
Adern während des Entmantelns der äußeren Hülle
nicht beschädigt wird.
6. Isolieren Sie die inneren Adern nur soweit ab, dass
gute, stabile Verbindungen hergestellt werden können.
7. Um Kurzschlüsse durch lose Einzeldrähte zu vermei-
den, versehen Sie die abisolierten Enden der Adern mit
Aderendhülsen.
8. Schrauben Sie den jeweiligen Stecker an die
Anschlussleitung.
9. Prüfen Sie, ob alle Adern mechanisch fest in den
Steckerklemmen des Steckers stecken. Bessern Sie
ggf. nach.
10. Stecken Sie den Stecker in den dazugehörigen Steck-
platz der Leiterplatte.
7.18 Externes Vorrangumschaltventil
anschließen (optional)
▶
Schließen Sie das externe Vorrangumschaltventil an X14
auf der Reglerleiterplatte an.
–
Zur Verfügung steht der Anschluss an eine dauer-
haft stromführende Phase „L" mit 230 V und an eine
geschaltete Phase „S". Die Phase „S" wird durch ein
internes Relais angesteuert und gibt 230 V frei.
7.19 Schaltkasten schließen
B
1. Setzen Sie Abdeckung auf.
2. Befestigen Sie die Abdeckung mit der Schrauben (1).
0020270984_00 recoCOMPACT exclusive Installations- und Wartungsanleitung
A
7.20 Elektroinstallation prüfen
▶
Führen Sie nach Abschluss der Installation eine Prüfung
der Elektroinstallation durch, indem Sie die hergestellten
Anschlüsse auf festen Sitz und ausreichende elektrische
Isolierung prüfen.
8

Inbetriebnahme

8.1

3-Wege-Umschaltventil einstellen

90°
M A
N
A U
T O
1. Wenn Sie das 3-Wege-Umschaltventil manuell ein-
stellen möchten, dann drücken Sie den Knopf (1) und
drehen ihn um 90° nach rechts.
◁
Sie können den Wahlhebel (2) jetzt in die
gewünschte Position drehen.
Hinweis
Die Kerbe (3), die in die Verlängerung
des Wahlhebels weist, zeigt die Stellung
des Wahlhebels an. Sie können den
Wahlhebel jeweils um 90° in die Heizung,
Speicherladung und Mittelstellung Hei-
zung/Speicherladung (schwarz) drehen. Im
Automatikbetrieb kann der Wahlhebel wei-
tere Zwischenstellungen (grau) einnehmen.
2. Wenn Sie den Heizkreis ansteuern wollen, dann drehen
Sie den Wahlhebel auf „Heizkreis".
3. Wenn Sie den Warmwasserspeicher ansteuern wollen,
dann drehen Sie den Wahlhebel auf „Warmwasserspei-
cher".
4. Wenn Sie den Heizkreis und den Warmwasserspeicher
ansteuern wollen, dann drehen Sie den Wahlhebel auf
„Heizkreis / Warmwasserspeicher".
Inbetriebnahme 8
1
2
