2 Remarques relatives à la documentation
2 Remarques relatives à la
documentation
2.1 Respect des documents complémentaires
applicables
▶
Conformez-vous impérativement à toutes les notices
d'utilisation et d'installation qui accompagnent les com-
posants de l'installation.
2.2

Conservation des documents

▶
Remettez cette notice et l'ensemble des documents com-
plémentaires applicables à l'utilisateur.
2.3 Validité de la notice
Cette notice s'applique exclusivement aux modèles sui-
vants :
Produit
VWL 39/5 230V S2
VWL 59/5 230V S2
VWL 79/5 230V S2
2.4 Informations complémentaires
▶
Scannez le code affiché avec votre smartphone pour de
plus amples informations sur l'installation.
◁
Vous pourrez ainsi accéder à des vidéos d'installa-
tion.
106
3

Description du produit

3.1

Description

Le produit est une pompe à chaleur air-eau intérieure com-
binée à un ballon d'eau chaude sanitaire et un système de
ventilation.
La pompe à chaleur utilise l'air extérieur comme source de
chaleur et sert au réchauffement d'un bâtiment résidentiel
et à la production d'eau chaude sanitaire. Le ballon d'eau
chaude sanitaire intégré veille à une réserve suffisante d'eau
chaude.
Le système de ventilation intégré sert à amener de l'air frais
et à évacuer l'air vicié des pièces d'habitation et garantit des
échanges d'air constants tout en récupérant la chaleur. Le
système de ventilation veille au renouvellement minimal de
l'air nécessaire à l'hygiène et évite que la maçonnerie ne soit
endommagée par l'humidité ou des moisissures.
3.2

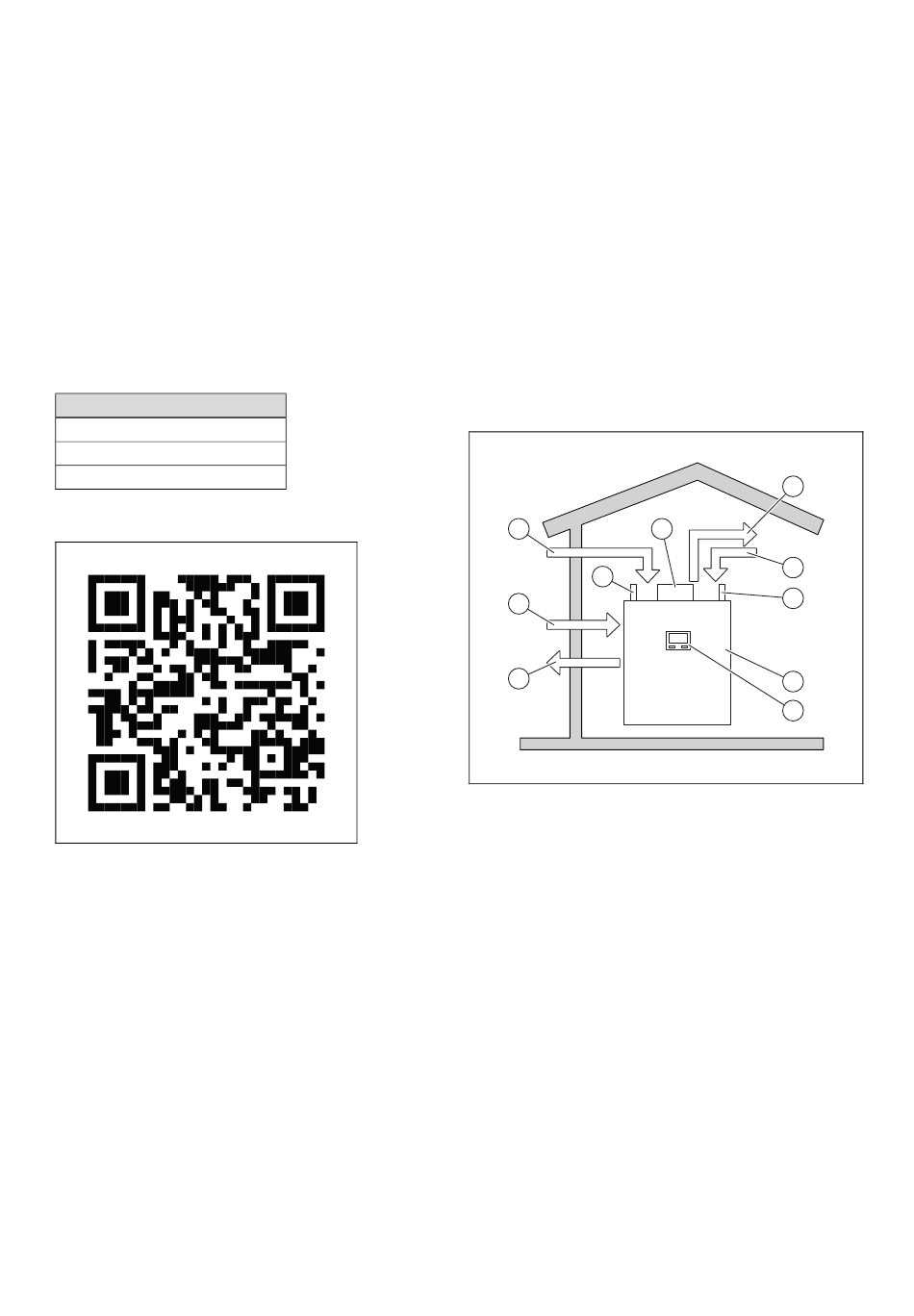

Vue d'ensemble

9
7
6
1 Alimentation en air
(ventilation)
2 Air vicié (ventilation)
3, 8 Raccordements pour
circuit d'eau chaude,
circuit chauffage
4 Pompe à chaleur avec
ballon d'eau chaude
sanitaire intégré et
système de ventilation
intégré
3.3

Fonctionnement

3.3.1 Mode de fonctionnement rafraîchissement
Selon le pays, le produit dispose de la fonction mode chauf-
fage ou mode chauffage et refroidissement.
Les produits livrés d'usine sans mode rafraîchissement
portent la mention « S2 » dans la nomenclature. Ces
appareils peuvent être équipés d'un accessoire optionnel
permettant d'activer ultérieurement le mode rafraîchisse-
ment.
Notice d'installation et de maintenance recoCOMPACT exclusive 0020270984_00
10
8
5 Tableau de commande
6 Sortie d'air (pompe à
chaleur)
7 Entrée d'air (pompe à
chaleur)
9 Air extérieur (système
de ventilation)
10 Adaptateur d'air d'ex-
traction
1
2
3
4
