Remarques relatives à la
documentation
2.1
Respect des documents complémentaires
applicables
▶
Conformez-vous impérativement à toutes les notices
d'utilisation et d'installation qui accompagnent les com-
posants de l'installation.
2.2
Conservation des documents
▶
Remettez cette notice et l'ensemble des documents com-
plémentaires applicables à l'utilisateur.
2.3
Validité de la notice
Cette notice s'applique exclusivement aux modèles sui-
vants :
Produit - référence d'article
VWZ MWT 150
3
Description du produit
3.1

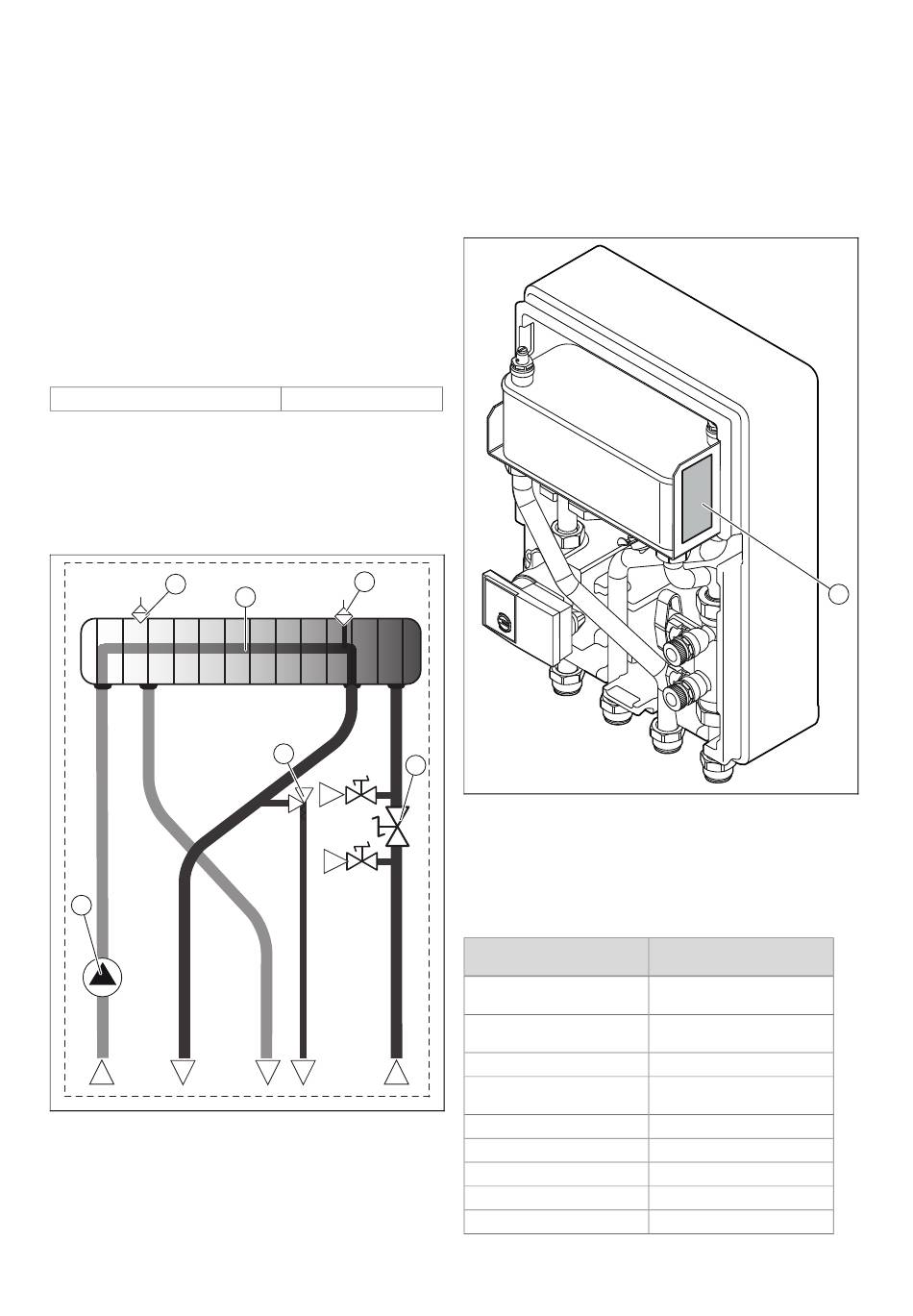

Structure du produit
3.1.1
Structure du produit
2
1
B
A
1
Pompe
2
Robinet de purge du
circuit de pompe à
chaleur
3
Echangeur à plaques
0020180677_02 Notice d'installation
0020180704
4
3
5
6
F
G
D
C
E
4
Robinet de purge du cir-
cuit installation chauf-
fage
5
Soupape de sécurité
6
Système de remplis-
sage
A
Retour du circuit chauf-
fage en provenance de
l'installation
B
Départ circuit chauffage
vers l'installation
C
Départ du circuit de
pompe à chaleur en
direction de la pompe à
chaleur
3.2
Plaque signalétique
La plaque signalétique (1) se trouve juste à droite de
l'échangeur thermique à plaques.
3.2.1
Mentions figurant sur la plaque signalétique
La plaque signalétique certifie le pays dans lequel le produit
doit être installé.
Mentions figurant sur la
plaque signalétique
Code pays « X »
Nº de série
Code
PMS
V
Hz
A
W
IP
D
Évacuation de la sou-
pape de sécurité
E
Retour du circuit de
pompe de chaleur
en provenance de la
pompe à chaleur
F
Robinet de remplis-
sage/robinet de vidange
G
Robinet de remplis-
sage/robinet de vidange
Signification
Pays dans lequel le produit
doit être installé
Nom commercial et numéro
de série du produit
Code produit du produit
Surpression totale admis-
sible en mode chauffage
Tension secteur
Fréquence du réseau
Intensité
Puissance absorbée
Type de protection
