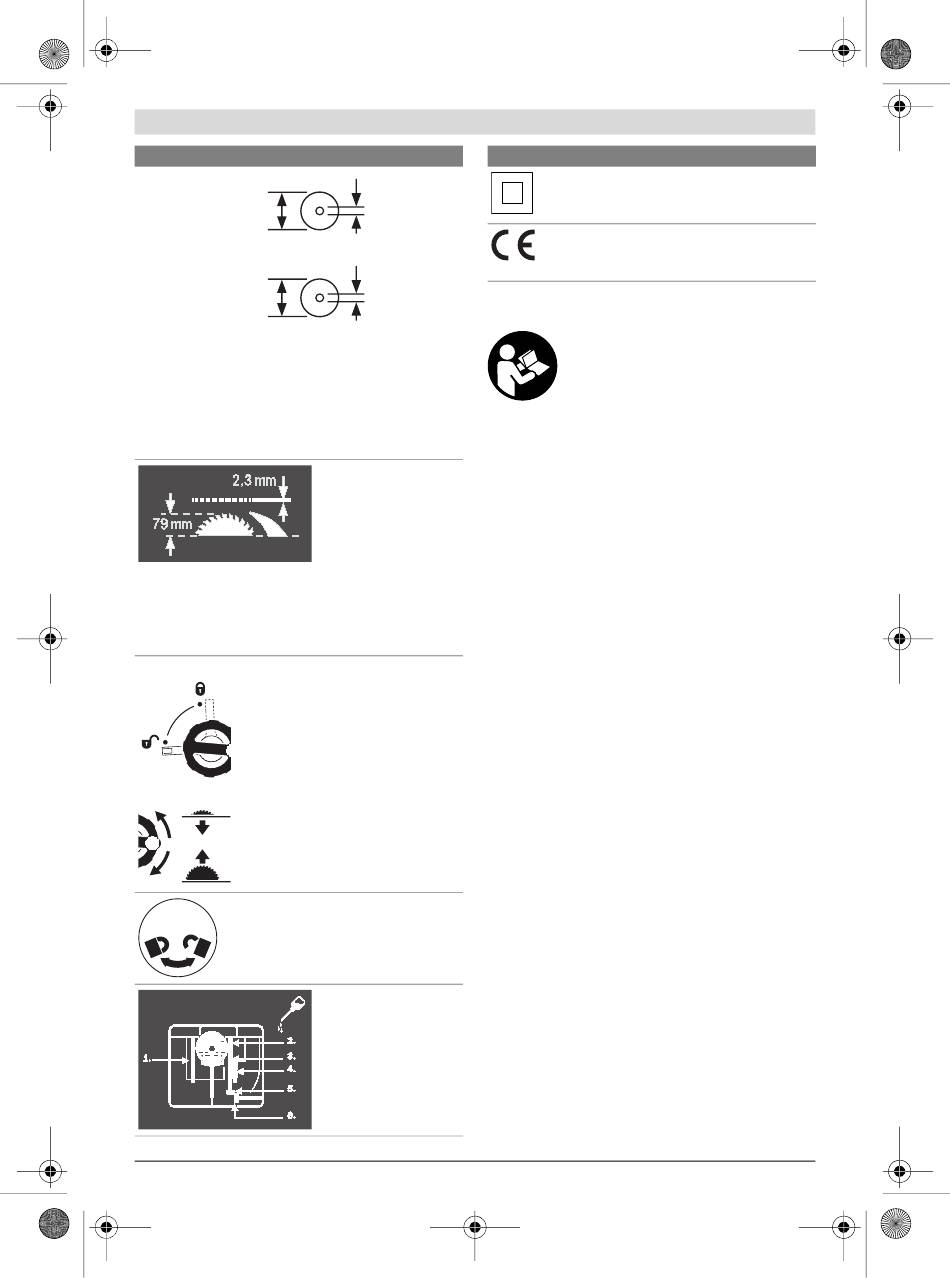

Белгілер мен олардың мағанасы
3 601 M30 401 ø 30 mm
3 601 M30 431
ø 254
3 601 M30 461
mm
3 601 M30 471
3 601 M30 441 ø 25.4 mm
3 601 M30 4B1
ø 254
mm
Аралау дискісінің өлшемдеріне назар аударыңыз. Тесік
диаметрі аралықсыз аспап шпинделіне сай келуі керек.
Егер жалғастырғыш тетікті пайдалану керек болса,
жалғастырғыш тетік өлшемдері ара дискісінің
қалыңдығына және тесіктерінің диаметріне және аспап
шпинделінің диаметріне сай болуына көз жеткізіңіз. Ара
дискісімен жеткізілген жалғастырғыш тетіктерді
пайдаланыңыз.
Аралау дискісін алмастыруда кесік ені 2,3 мм-ден тар
болмауы және ара дискілері қалыңдығы 2,3 мм-ден көп
болмауы қажет. Әйтпесе сына (2,3 мм) дайындамада
ілінуі мүмкін.
Максималды мүмкін дайындама биіктігі 79 мм.
сол жақ
Ара дискісін бекіту үшін және
вертикалды еңіс бұрышын реттеу үшін
ысырма тұтқыштың күйін көрсетеді
(ара дискісі қыйырылады).
оң жақ
Сермектің бұрау бағытын аралау
дискісін түсіру үшін (Тасымалдау
күйін) немесе көтеру үшін (Жұмыс
күйін) көрсетеді.
Домалатпа бұранданың бұрыштық
тіреуішті жылжымалы үстелде
бекіту/босату үшін бұрау бағыты.
Bosch Power Tools
Белгілер мен олардың мағанасы
Өнім және қызмет сипаттамасы
Тағайындалу бойынша қолдану
Электр құрал қозғалмайтын тіректе бойлай және
көлденеңінен, қатты және жұмсақ ағашты және жоңқалық
және талшықтық плиталарды кесудің түзу бағытымен
жұмыс істеуге арналған. Осында көлденең қисаю бұрышы
–60°-ден +60° дейін және тік қисаю бұрышы –1°-ден
+47° дейін болуы мүмкін.
Тиісті аралау полотносын пайдаланып алюминий
профильдері мен пластикті аралау мүмкін.
Бейнеленген құрамды бөлшектер
Көрсетілген құрамдастар нөмірлері суреттері бар беттегі
электр құралының сипаттамасына негізделген.
1 Ара дискісі мен параллельді тірек аралығының
2 Жылжыма бөлшек
3 Бұрыш планкасы
4 Тұтқа
5.1 Қысқыш тұтқыш бар қорғауыш қалпақ*
5.2 Қорғауыш қалпақ қысқыш бұранда және жан
6 Қорғауыш қаптамасындағы аспирациялық келте
7 Сына
8 Бағыттайтын планка
9 Бұрышты тіреуіштің бағыттауыш ойығы
10 Үстел кеңейтпесі
11 Үстел кеңейтпесі
12 Аралау дискісі қоймасының қаптамасы үшін және
Керек болса, төмегі
13 Жылжыту таяғы
плитаны ашып, электр
14 Аралау дискісі қоймасының қаптамасы
құралын көрсетілген
15 Торцтык кілт (24 мм;23 мм)
жерлерде майлаңыз.
16 Орнату ойықтары
17 Аралау үстелі
18 Үстел ұзартқышының қысқыш тұтқасы
19 Сермер
20 Аралау дискісін көтеру және түсіруге арналған қос иін
II қорғау сыныбының электр құралдары
күшейтіліп қос оқшауланған.
CE белгісімен өндіруші электр құралы жарамды
ЕО директиваларына сай екенін растайды.
Барлық қауіпсіздік нұсқаулықтарын
және ескертпелерді оқыңыз. Техникалық
қауіпсіздік нұсқаулықтарын және
ескертпелерді сақтамау тоқтың соғуына, өрт
және/немесе ауыр жарақаттануларға
апаруы мүмкін.
шкаласы 8
қорғаумен*
құбыр
жылжыту таяғын асу үшін бекіткіш сомын
