206 | Česky

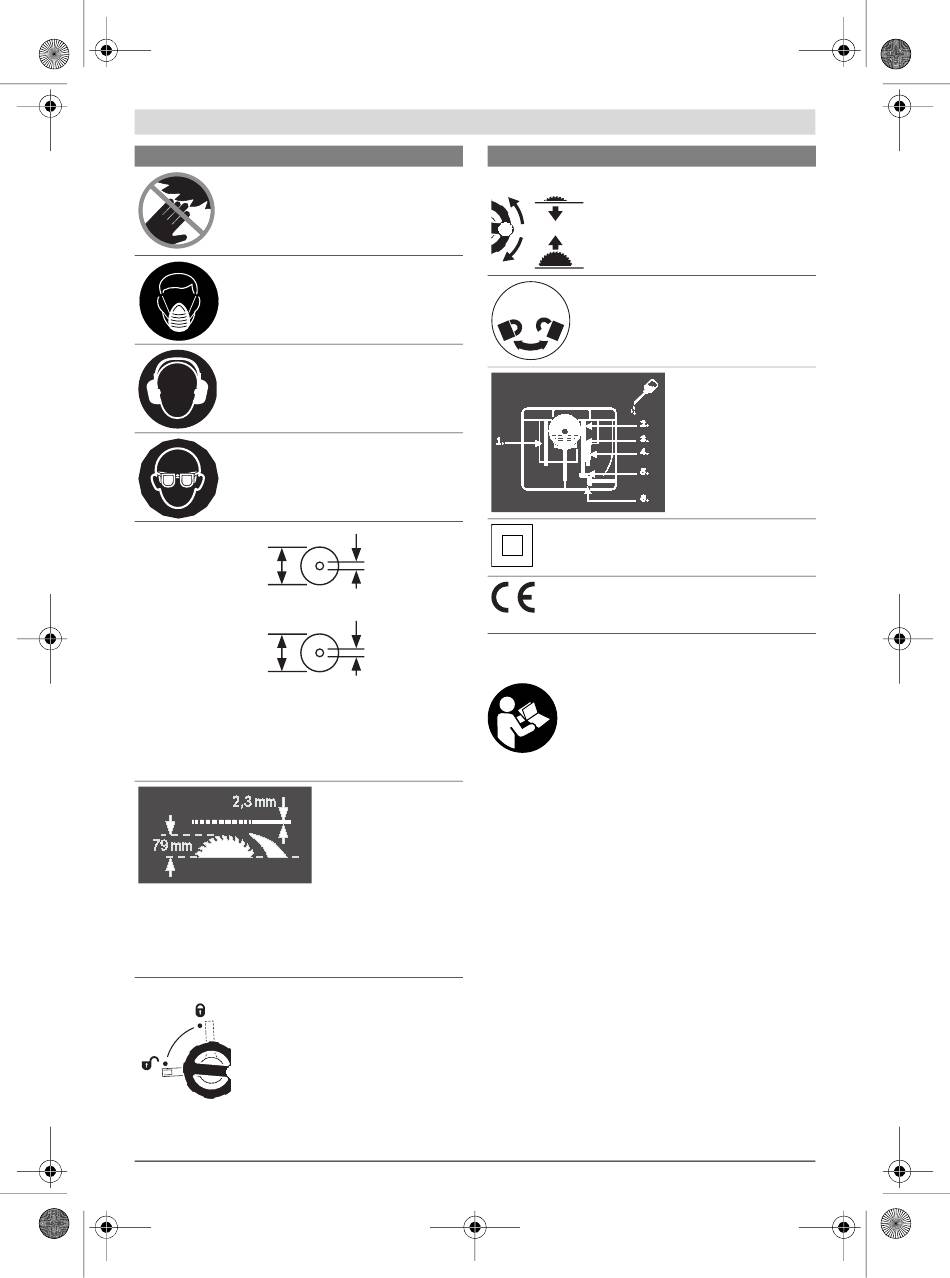

Symboly a jejich význam
Zatímco elektronářadí běží, nedostaňte
se svýma rukama do oblasti řezání. Při
kontaktu s pilovým kotoučem existuje ne-
bezpečí poranění.
Noste ochrannou masku proti prachu.
Noste ochranu sluchu. Působení hluku mů-
že způsobit ztrátu sluchu.
Noste ochranné brýle.
3 601 M30 401 ø 30 mm
3 601 M30 431
ø 254
3 601 M30 461
mm
3 601 M30 471
3 601 M30 441 ø 25.4 mm
3 601 M30 4B1
ø 254
mm
Dbejte na rozměry pilového kotouče. Průměr otvoru musí
bez vůle pasovat na vřeteno nářadí. Pokud je nutné použít re-
dukce, dbejte na to, aby rozměry redukce odpovídaly tloušť-
ce těla kotouče a průměru otvoru pilového kotouče a dále
průměru vřetena nářadí. Pokud možno používejte redukce,
které jsou součástí dodávky pilového kotouče.
Při výměně pilového kotouče dbejte na to, aby nebyla šířka
řezu menší než 2,3 mm a základní tloušťka kotouče větší než
2,3 mm. Jinak existuje nebezpečí, že se rozpěrný klín
(2,3 mm) v obrobku zasekne.
Maximální možná výška obrobku činí 79 mm.
levá strana
Ukazuje polohu aretační páčky pro zaare-
tování pilového kotouče a při nastavování
vertikálního úhlu sklonu (pilový kotouč
výkyvný).
1 609 92A 467 | (16.3.18)
Symboly a jejich význam
pravá strana
Ukazuje směr otáčení ručního kola pro
spuštění (přepravní poloha) a zvednutí
(pracovní poloha) pilového kotouče.
Směr otáčení rýhovaného šroubu pro za-
fixování/uvolnění úhlového dorazu na po-
suvném stole.
Elektronářadí třídy ochrany II má zesílenou nebo
dvojitou izolaci.
Značkou CE výrobce potvrzuje, že elektronářadí
splňuje platné směrnice EU.
Popis výrobku a specifikací
Čtěte všechna varovná upozornění a poky-
ny. Zanedbání při dodržování varovných upo-
zornění a pokynů mohou mít za následek úraz
elektrickým proudem, požár a/nebo těžká po-
ranění.
Určené použití
Elektronářadí je určeno jako stojanový stroj k provádění po-
délných a příčných řezů s rovným průběhem řezu do tvrdého
a měkkého dřeva a též dřevotřískových a dřevovláknitých de-
sek. Přitom jsou možné horizontální pokosové úhly od –60°
do +60° a též vertikální úhly sklonu od –1° do +47°.
Při použití příslušných pilových kotoučů je možné řezání hliní-
kových profilů a umělé hmoty.
Zobrazené komponenty
Číslování zobrazených komponent se vztahuje na vyobrazení
elektronářadí na obrázkových stranách.
1 Stupnice vzdálenosti pilového kotouče k podélnému do-
razu 8
2 Posuvné saně
3 Úhlový doraz
4 Nosné držadlo
5.1 Ochranný kryt se svěrnou páčkou*
5.2 Ochranný kryt se stahovacím šroubem a
boční ochranou*
Podle potřeby otevřete
desku dna a elektronářadí
na vyznačených místech
naolejujte.
