GILGEN SLM Instructions De Montage Et D'exploitation page 48

Sas hospitalier
• Seulement deux éléments d'ouverture sont exigés.
• Le softswitch no. 16 doit être placé sur OFF.
• Après l'actionnement d'un élément d'ouverture (A) ou (B), la
porte respective s'ouvre et se referme après l'échéance de la
durée de maintien en position ouverte. Ensuite la deuxième
porte s'ouvre sans actionnement d'un élément d'ouverture dans
le sas.
• Pour des raisons de sécurité, au minimum un élément
d'ouverture (C) doit néanmoins être installé dans le sas.

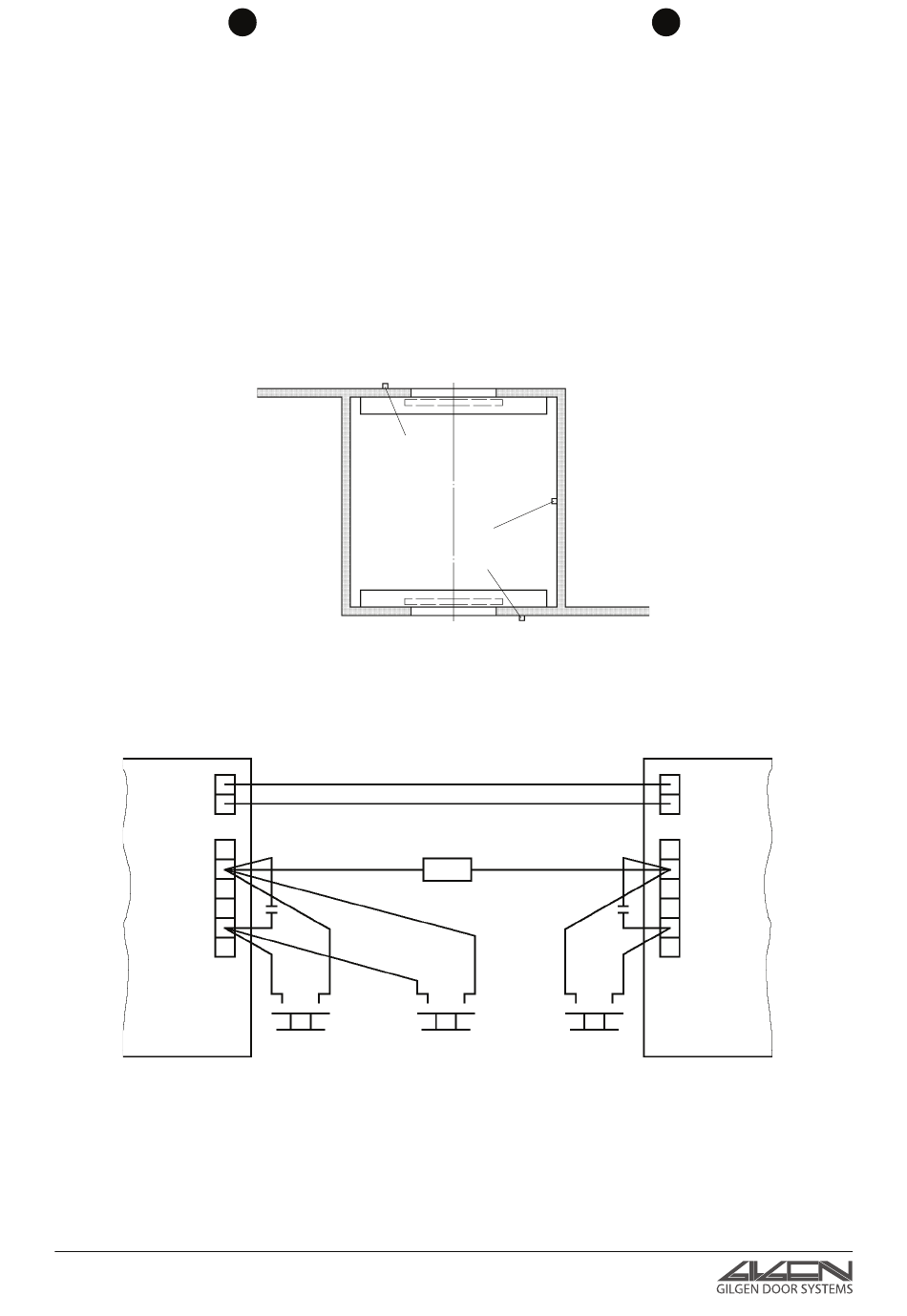

Principe pour sas hospitalier
Schéma pour sas hospitalier
GONG 23
0 V 20
NOT 12
KEY 11
OKA 10
OKI 9
0 V 8
24 V 7
0630-999-11k_2012.01.p65
F
B
+
220 µF
A
Bussola per ospedale
• Vengono utilizzati solamente due elementi d'apertura.
• Softswitch no. 16 deve essere su OFF.
• Dopo l'azionamento di uno degli elementi d'apertura (A) o (B)
la rispettiva porta si apre, e si chiude dopo il tempo d'apertura,
appena chiusa la prima porta la seconda si apre senza
l'azionamento del elemento d'apertura.
• Per ragioni di sicurezza é necessario un elemento d'apertura
(C) nella bussola.
Principio per bussola per ospedale
C
A
Schema per bussola di ospedale
100 R
220 µF
C
0630-999/11k
SLM
47-54
I
23 Gong
20 0 V
12 NOT
11 KEY
10 OKA
+
9 OKI
8 0 V
7 24 V
B
