4 Functie

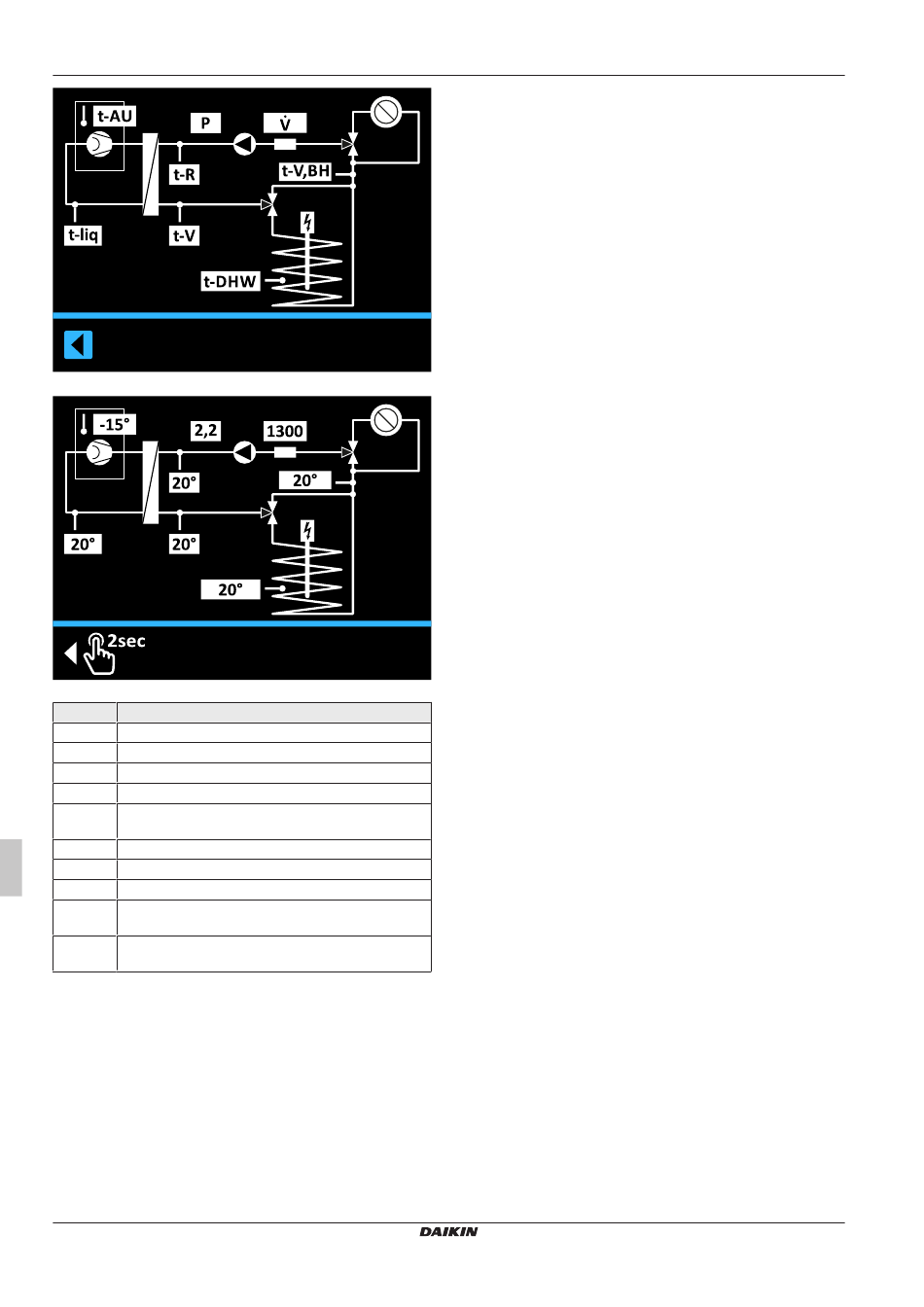

Afb. 43-7 Hydraulisch schakelschema - eerste pagina
Afb. 43-8 Hydraulisch schakelschema - tweede pagina
Pos. Omschrijving
t-AU Buitentemperatuursensor
P

Waterdruk

V Volumestroom
t-R Temperatuur verwarming retour
t-V,BH Temperatuur verwarming aanvoer evt. na warmtewisse-
laar verwarmingsondersteuning
t-liq Koudemiddeltemperatuur
t-V Aanvoertemperatuur na de plaatwarmtewisselaar
t-DHW Temperatuur in de boiler
B1 Actuele stand van de mengklep 3UVB1 (0%: verwar-
mingsnet; 100%: interne bypass)
DHW Actuele stand van de mengklep 3UV DHW (0%: verwar-
mingsnet; 100%: boiler)
Tab. 43-6 Legenda bij de hydraulische schakelschema´s
Gebruiksaanwijzing
198
4.6.2

Overzicht

[→ Hoofdmenu → Info → Overzicht]
In dit menu worden de actuele bedrijfshoedanigheden van de warm-
tepomp en haar componenten weergegeven.
Meer gedetailleerde uitleg over de parameters in dit menu staat in
Hfst. 7.7.
4.6.3

Waarden

[→ Hoofdmenu → Info → Waarden]
In dit menu worden de actuele streefwaarden en werkelijke waarden
op een lijst weergegeven.
Meer gedetailleerde uitleg over de parameters in dit menu staat in
Hfst. 7.7.
4.6.4 Waterdruk
[→ Hoofdmenu → Info → Waterdruk]
In dit menu wordt de actuele waterdruk met grote letters weergege-
ven. Dat maakt het aflezen tijdens de installatie van het systeem
eenvoudiger.
4.7

Foutne

[→ Hoofdmenu → Fout]
In dit menu wordt de foutbehandeling van de Daikin Altherma
ETS(X/H) uitgevoerd. Zie Hfst. 8.
4.8

Terminal

[→ Hoofdmenu → Terminal]
In dit menu kunnen ook andere, in het RoCon-systeem via de CAN-
bus geïntegreerde apparaten (regelingscomponenten mengklepmo-
dule of warmtebron) worden bediend en geparametriseerd, als het
betreffende bedieningselement de noodzakelijke autorisatie hiervoor
heeft.
Functionele codes
Het RoCon-systeem biedt zeer veel gebruiks- en uitbreidingsmoge-
lijkheden. De afzonderlijke RoCon-systeemcomponenten communi-
ceren via de CAN-gegevensbus met elkaar. Hiervoor zijn de printpla-
ten RoCon BM2C en de bedieningselementen RoCon+ B1 van de
Daikin Altherma ETS(X/H) en evt. de optionele systeemcomponen-
ten kamerstation EHS157034 en mengermodule EHS157068 onder-
ling via databusleidingen verbonden. Aan deze systeemcomponen-
ten moeten eenduidige functionele kentekens toegewezen worden,
zodat de gegevensuitwisseling en de indeling binnen het RoCon-
systeem vlot functioneren.
De toewijzing van functionele codes gebeurt het makkelijkst via de
Configuration Wizard. Die wordt bij de eerste inbedrijfstelling auto-
matisch uitgevoerd of kan bij uitbreidingen in het verwarmingssys-
teem in [→ Hoofdmenu → Configuratie → Wizard] met de hand wor-
den gestart. Bovendien kunnen de meeste codes ook door parame-
terinstellingen in dit menu op het RoCon-systeem worden aange-
past.
