Spécifications
7.11.4 VLT
Le MCB 113 ajoute 7 entrées digitales, 2 sorties
analogiques et 4 relais SPDT aux E/S du variateur de
fréquence. L'E/S étendue augmente la flexibilité et permet
une conformité aux recommandations allemandes
NAMUR NE37.
La carte MCB 113 est une option C1 standard, automati-
quement détectée après l'installation.
7 7
1 2 3 4 1 2
X45/ X48/

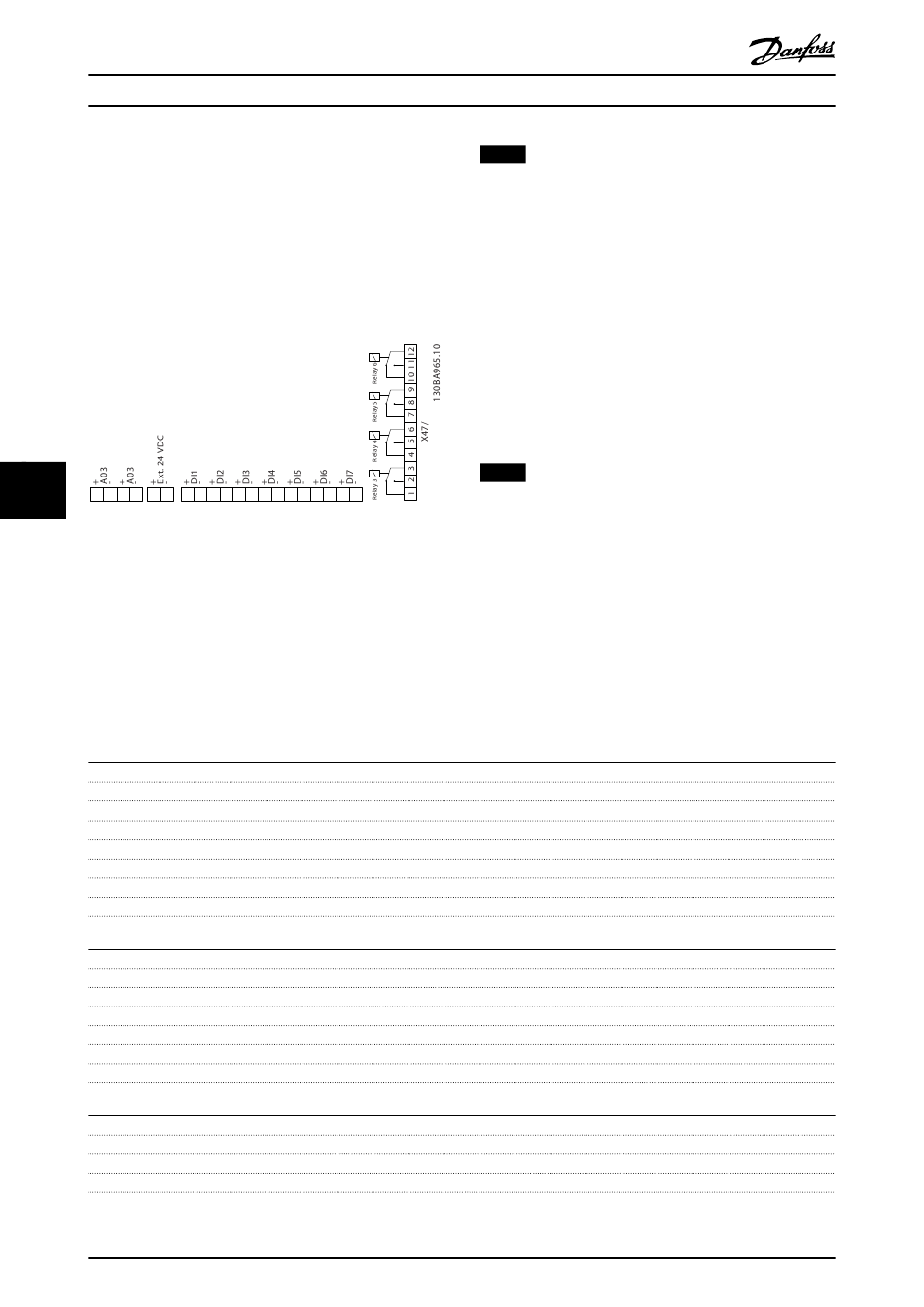

Illustration 7.11 Raccordements électriques de la MCB 113
Pour assurer une isolation galvanique entre le variateur de
fréquence et la carte d'option, connecter la MCB 113 à une
alimentation 24 V externe sur X48. Lorsque l'isolation
galvanique n'est pas nécessaire, la carte d'option peut être
alimentée par une alimentation interne 24 V provenant du
variateur de fréquence.
Données électriques
Relais
Nombre
Charge à 250 V CA/30 V CC
Charge à 250 V CA/30 V CC avec cosφ = 0,4
Catégorie de surtension (contact-terre)
Catégorie de surtension (contact-contact)
Combinaison de signaux 250 V et 24 V
Retard débit max.
Isolé de la terre/du châssis pour une utilisation sur des systèmes de réseau IT
Entrées digitales
Chiffres
Plage
Mode
Impédance d'entrée
Bas niveau de déclenchement
Haut niveau de déclenchement
Retard débit max.
Sorties analogiques
Chiffres
Plage
Resolution
Linéarité
182
®
Extended Relay Card MCB 113
1 2 3 4 5 6 7 8 9 10 11 12 13 14
X46/
Danfoss A/S © 09/2014 Tous droits réservés.
®
VLT AQUA Drive FC 202
AVIS!
Pour connecter les signaux 24 V et haute tension dans
les relais, veiller à ce qu'il subsiste un relais inutilisé
entre le signal 24 V et le signal haute tension.
Pour configurer la MCB 113, utiliser les groupes de
paramètres :
•
•
•
•
•
•
AVIS!
Dans le groupe de paramètres 5-4* Relais,
•
•
•
•
5-1* Entrées digitales
6-7* Sortie ANA 3
6-8* Sortie ANA 4
14-8* Options
5-4* Relais
16-6* Entrées et sorties
Le tableau [2] est le relais 3.
Le tableau [3] est le relais 4.
Le tableau [4] est le relais 5.
Le tableau [5] est le relais 6.
4 interrupteurs unipolaires bidirectionnels
Possible avec un relais intermédiaire inutilisé entre
8 A
3,5 A
III
II
10 ms
7
0-24 V
PNP/NPN
4 kW
6,4 V
17 V
10 ms
2
0/4-20 mA
11 bits
<0,#2 %
