Exemples d'applications
principale peut avoir lieu sur un signal de commande ou
au démarrage (en ajoutant une autre pompe).
L'ordre peut être une alternance manuelle ou un signal
d'événement d'alternance. Si l'événement d'alternance est
sélectionné, l'alternance de la pompe principale a lieu
chaque fois que l'événement se produit. Les sélections
incluent :
•
Lorsqu'une temporisation d'alternance expire ;
4 4
•
à une heure prédéfinie du jour ;
•
ou lorsque la pompe principale passe en mode
veille.
La charge réelle du système détermine le déclenchement.
Un paramètre séparé n'autorise l'alternance que si la
capacité totale nécessaire est > 50 %. La capacité totale
des pompes est déterminée par la capacité de la pompe
principale plus celles des pompes à vitesse fixe.
Gestion de la largeur de bande
Dans les systèmes à contrôle en cascade, afin d'éviter une
commutation fréquente des pompes à vitesse fixe, la
pression du système voulue est maintenue dans une
largeur de bande plutôt qu'à un niveau constant. La
largeur de bande de déclenchement offre la largeur de
bande nécessaire à l'exploitation. Lorsqu'une modification
importante et rapide intervient dans la pression du
système, la largeur de bande prioritaire se substitue à la
largeur de bande de déclenchement pour éviter une
réponse immédiate à un changement de pression de
courte durée. Il est possible de programmer une tempori-
sation de la largeur de bande prioritaire pour empêcher le
déclenchement jusqu'à la stabilisation de la pression du
système et l'établissement d'un contrôle normal.
Lorsque le contrôleur de cascade est activé et que le
variateur de fréquence émet une alarme d'arrêt, la hauteur
du système est maintenue par le démarrage et l'arrêt des
pompes à vitesse fixe. Pour éviter des déclenchements et
des arrêts fréquents et minimiser les fluctuations de
pression, une largeur de bande à vitesse fixe plus large est
utilisée au lieu de la largeur de bande de déclenchement.
4.3.3 Démarrage de la pompe avec
alternance de la pompe principale
Avec l'alternance de la pompe principale activée, un
maximum de deux pompes peut être contrôlé. Sur un
ordre d'alternance, le PID s'arrête, la pompe principale
décélère jusqu'à la fréquence minimale (f
temporisation, accélère jusqu'à la fréquence maximale
(f ). Lorsque la vitesse de la pompe principale atteint la
max
fréquence d'arrêt, la pompe à vitesse fixe s'arrête. La
pompe principale continue à accélérer puis décélère
jusqu'à l'arrêt et les deux relais s'arrêtent.
110
®
VLT AQUA Drive FC 202

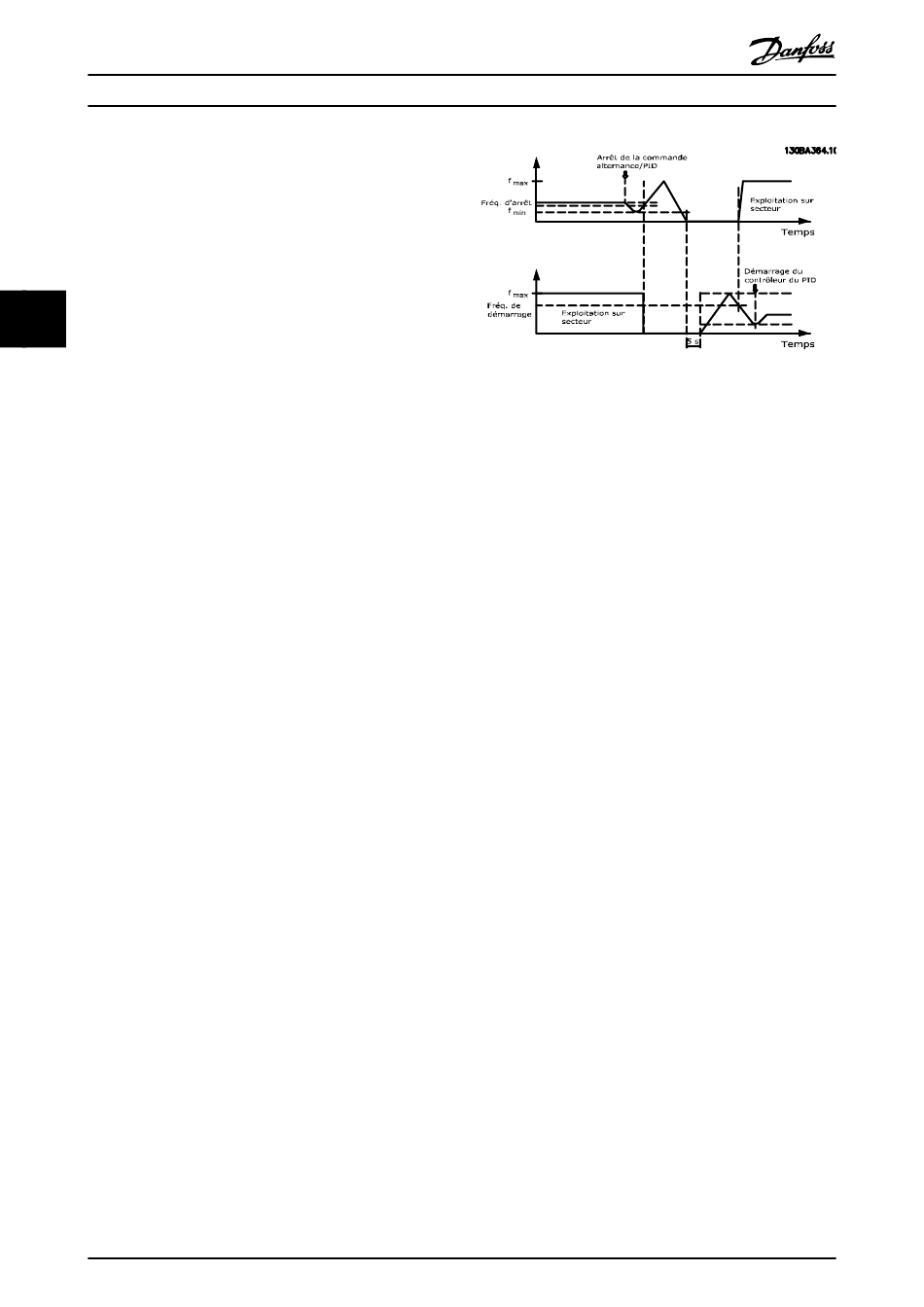

Illustration 4.10 Alternance de pompe principale
Après un retard, le relais de la pompe à vitesse fixe
démarre et cette pompe devient la nouvelle pompe
principale. La nouvelle pompe principale accélère jusqu'à la
vitesse maximale puis décélère jusqu'à la vitesse minimale.
Lors de la rampe de décélération et lorsqu'elle atteint la
fréquence de démarrage, l'ancienne pompe principale
démarre maintenant sur le secteur comme nouvelle pompe
à vitesse fixe.
Si la pompe principale a fonctionné à la fréquence
minimale (f
pompe à vitesse fixe en fonctionnement, la pompe
principale contribue peu au système. Lorsque la valeur
programmée de la temporisation expire, la pompe
principale est enlevée, évitant des problèmes de réchauf-
fement d'eau.
4.3.4 État et fonctionnement du système
Si la pompe principale passe en mode veille, la fonction
est affichée sur le LCP. Il est possible d'alterner la pompe
principale en mode veille.
Lorsque le contrôleur de cascade est activé, l'état d'exploi-
tation de chaque pompe et du contrôleur de cascade est
affiché sur le LCP. Les informations affichées comprennent :
•
•
) et, après une
min
Danfoss A/S © 09/2014 Tous droits réservés.
) pendant une durée programmée, avec une
min
L'état des pompes est une lecture de l'état des
relais affectés à chaque pompe. L'affichage
montre les pompes désactivées, éteintes, en
fonctionnement sur le variateur de fréquence ou
sur le démarreur secteur/moteur.
L'état cascade est une lecture de l'état du
contrôleur de cascade. L'affichage indique la
désactivation du contrôleur de cascade,
l'extinction et l'arrêt d'urgence de toutes les
pompes, le fonctionnement de toutes les
pompes, le déclenchement/l'arrêt des pompes à
vitesse fixe et l'alternance de la pompe principale.
