Intégration du système
A
3 3
C
D

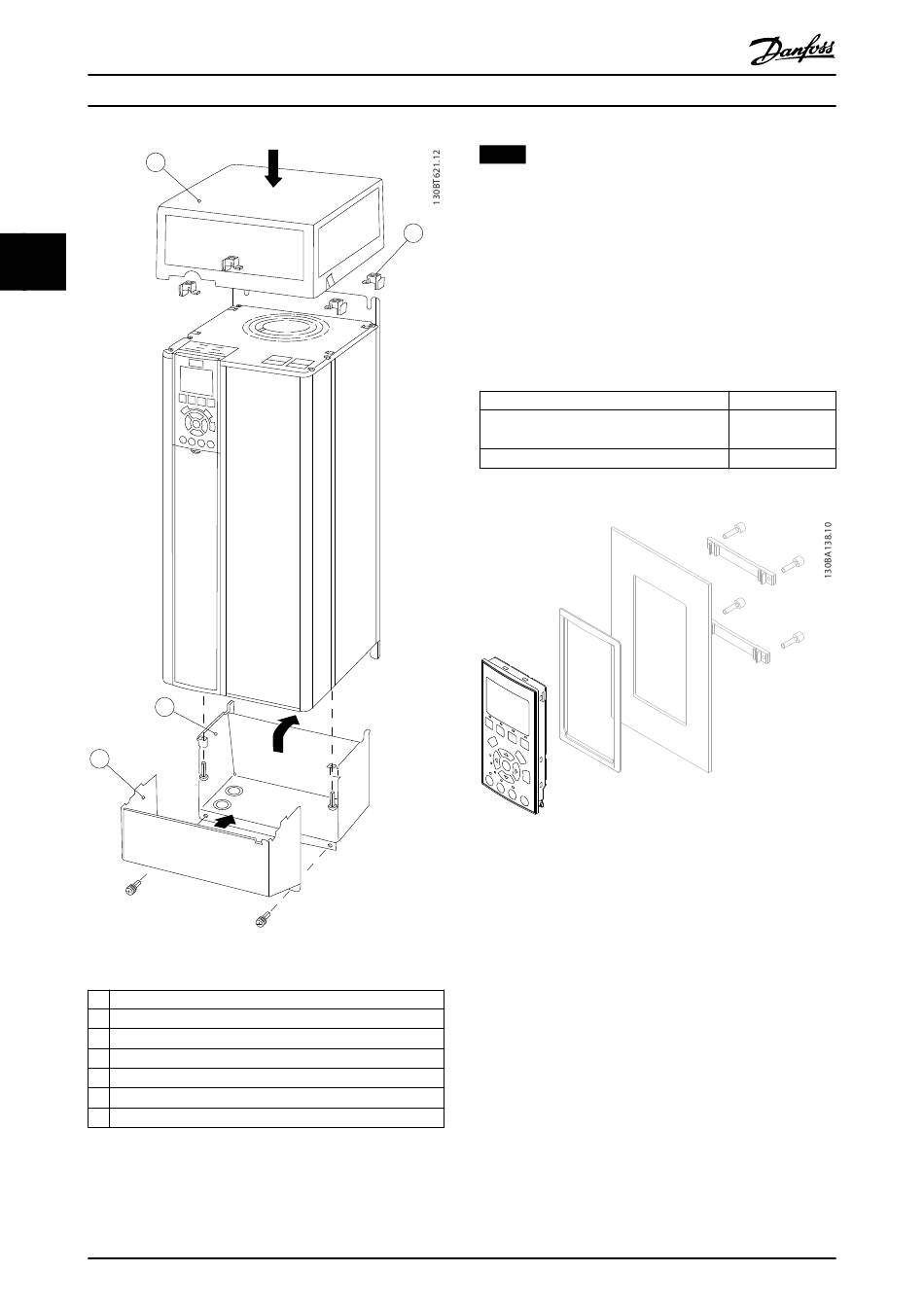

Illustration 3.34 Protections de tailles B4, C3 et C4
A Couvercle supérieur
B Bord
C Base
D Couvercle inférieur
E Vis
F Protection du ventilateur
G Fixation supérieure
Tableau 3.21 Légende de l'Illustration 3.33 et de l'Illustration 3.34
Lorsqu'un module d'option A et/ou B est utilisé, le bord (B)
doit être fixé sur le couvercle supérieur (A).
78
®
VLT AQUA Drive FC 202
AVIS!
Le montage côte à côte n'est pas possible lorsque l'on
utilise le Kit de protection IP21/IP4X/TYPE 1.
G

3.7.10 Kit de montage externe pour LCP

Le LCP peut être déplacé vers l'avant d'une protection à
l'aide du kit de montage externe. Les vis de fixation
doivent être serrées à un couple max. d'1 Nm.
La protection du LCP est IP66.
Protection
Longueur de câble max. entre le LCP et
l'unité
Communication standard
Tableau 3.22 Caractéristiques techniques
Illustration 3.35 Kit LCP comprenant LCP graphique, fixations,
câble de 3 m et joint
Référence 130B1113
Danfoss A/S © 09/2014 Tous droits réservés.
avant, IP66
3 m
RS485
MG20N604
