Si prega di confermare che l'interfaccia USB sia in connessione normale. Si prega di confermare che la porta COM sia selezionata correttamente (non
selezionare COM1); confermare che la velocità in baud sia selezionata correttamente (selezionare 115200).
D: Quanto tempo ci vuole per incidere un'immagine?
La durata del tempo necessario per l'incisione dipende principalmente dalla velocità di incisione, dalla velocità del minimo e dalle dimensioni dell'incisione.
immagine. Gli utenti possono visualizzare il tempo totale trascorso sul software.

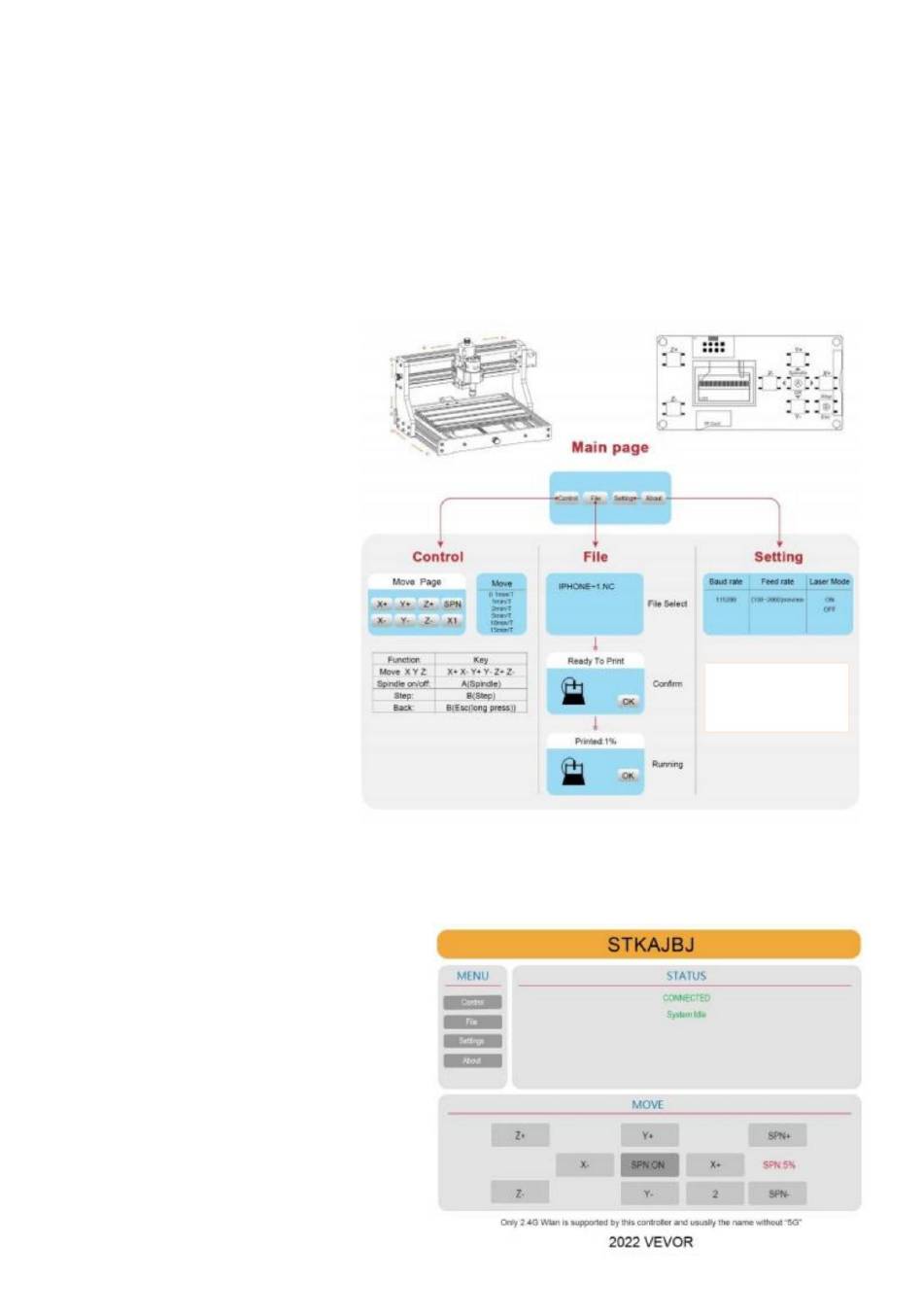

6. Controller offline (facoltativo)
Nota:
il controller offline e il computer non possono essere collegati contemporaneamente alla macchina per incisione. Quando si utilizza il
controller offline, assicurarsi che il cavo USB della macchina e del computer siano scollegati.
Il controller offline ha un'interfaccia di alimentazione esterna in standby da 12 V. Quando gli utenti utilizzano altre schede madri senza alimentazione
e la debole capacità di alimentazione, possono collegare un alimentatore esterno per fornire energia al controller
6.1 Pagina principale:
Y-: destra Y+: sinistra Z+: invia $X al GRBL
scheda madre per sbloccarla.
OK/SPN: pulsante di conferma.
6.2 Pagina di controllo:
Spostare manualmente ciascun asse nella posizione desiderata
posizione.
X+: l'asse X si muove nella direzione destra, X- nella direzione opposta. Y+:
L'asse Y si muove in avanti, Y- in direzione opposta. Z+:
L'asse Z si muove verso l'alto, Z è il contrario.
OK/SPN: Interruttore di prova del mandrino, premere per aprire il
mandrino (corrispondente a SPN grigio sul
schermo), premere nuovamente per chiudere il mandrino (il
il corrispondente SPN sullo schermo torna a
normale). Premere a lungo per entrare nella modalità di cambio mandrino
pagina di velocità. In questa pagina, Y+/Y- è Alto/Basso
velocità del mandrino, premere a lungo OK/SPN per uscire
pagina di modifica della velocità del mandrino.
Uscita/STP: Funzione 1: toccare ciascun pulsante dell'asse
XYZ per modificare la distanza di movimento di 0,1, 1, 5, 10 cicli
ogni volta. Funzione 2: premere e
tenere premuto per circa 2 secondi per uscire.
6.3 Pagina del file:
Elenco file Seleziona il file da incidere. Supporto
i documenti includono: NC, NCC, TAP, TXT, Gcode, GCO, NL,
CUT, CNC.
Y+: su, Y-: giù
OK/SPN: Conferma la selezione e accedi alla pagina di conferma dell'incisione.
6.4 Confermare la pagina di incisione:
Verificare che il file di incisione sia stato avviato senza errori.
OK/SPN: la conferma inizia, pronto per la stampa diventa la percentuale di visualizzazione dell'avanzamento, la pagina di selezione del file viene restituita dopo
l'incisione è completata.
6.5 Pagina Impostazioni:
X+/ X-: Modifica la velocità in baud; Y+/Y-: Modifica la velocità di avanzamento di ±
100/clic; Z+/Z-: modifica la velocità di avanzamento di ±10/clic; OK/SPN:
Cambia la modalità laser ON/OFF
6.6 Rete Wi-Fi e Web
Il controller offline ha la funzione di rete wireless WiFi.
di default, l'hotspot WiFi di VIGO-STK**** è automaticamente
stabilito. È possibile connettersi all'hotspot tramite il
WiFi del tuo computer o cellulare con password
12345678, quindi aprire 192.168.0.1 o vigostick.local in
browser per gestire (caricare o eliminare) i file sulla SD
scheda del controller offline, e puoi anche inserire il
SSID (supporta solo segnale 2.4G) account e password per
Aiuta il controller offline ad accedere alla tua rete WiFi locale.
Dopo che il controller è connesso al WiFi 2.4G locale, il
indirizzo IP corrente del controller o del nome di dominio
-13-
Attiva la modalità laser per
incisione laser
Disattivare la modalità laser per
Intaglio utensili CNC
