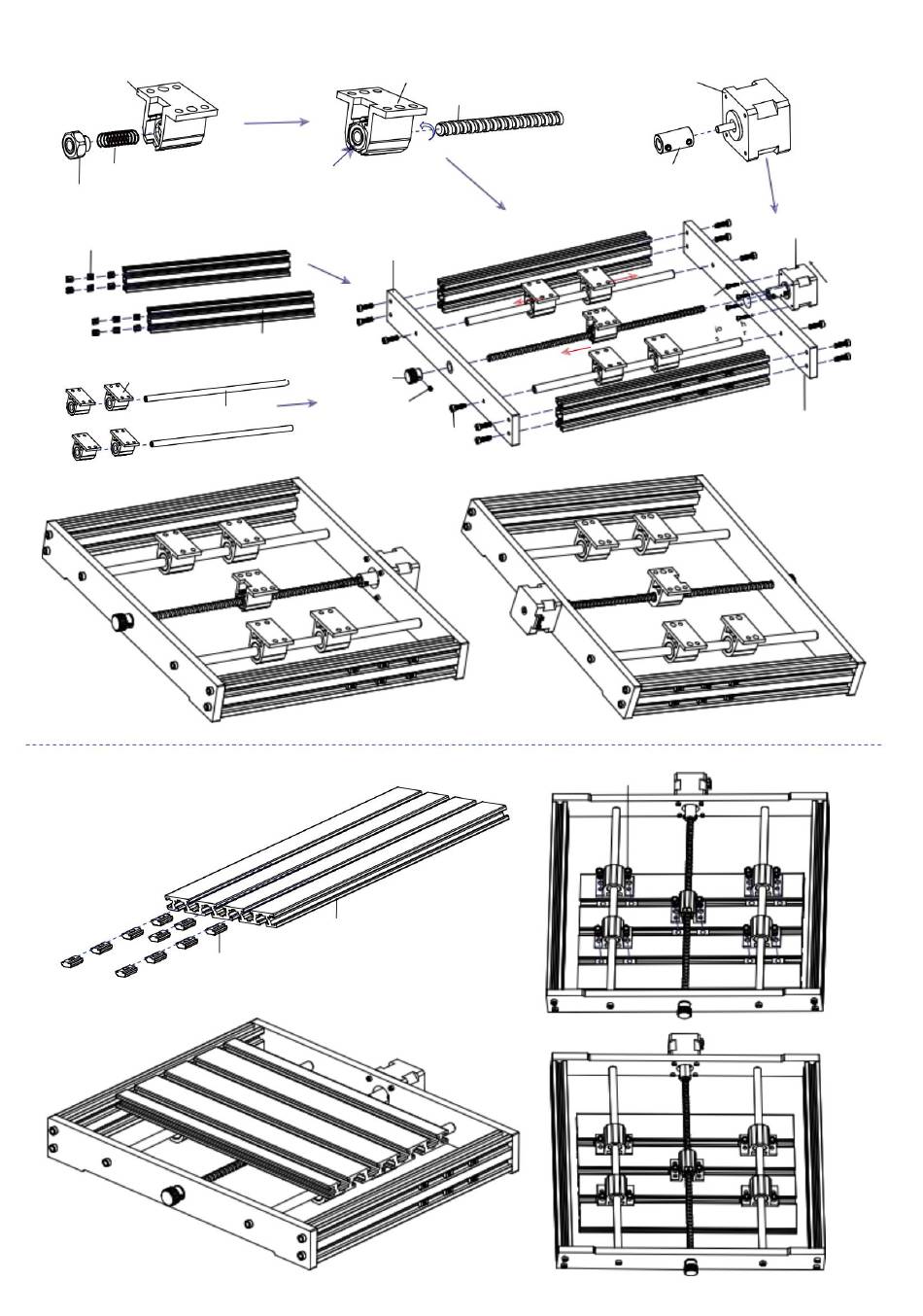

2. Maschinenmontage
15: Mutternstützsitz 1 STK
17: Feder 1 Stück
12: T8 Mutter 1 STK
25: Trapezmutter
M5-20 12 STK
16: Führungsblock 4PCS
09: ÿ10 x 295 mm, 2 Stück
Y-Glatte-Achse
26: Trapezmutter
T8 Mutter nach unten drücken und
Drehen Sie gleichzeitig die Y-Leitspindel
04: Anschlussplatte (Schrift) 1 STK
03: Aluminiumprofil
2040 x 295 mm, 2 Stück
18: ÿ8 x 18 mm, 1 Stück
Handknopf (Y)
27: M4 x 5 1 Stück
Stellschraube für Knopf
01: Aluminiumprofil
15180*300mm 1 STK
M6-30 10 Stück
15: Mutternstützsitz 1 STK
11:Y Leitspindel T8*308mm 1 STK
Die Richtung des
großen Lochs ist nach außen.
20: M5 x 16, 12 Stück
Schrauben
Schritt ÿ
Schritt ÿ
-5-
13: Schrittmotor 1 STK
14: Muffenkupplung 1Stk
22: M3 x 14 4 Stück
Schrauben
Fuß
NEIN
ec
Ed. von
Und
Das aus
Es
Die
Die
gh
B
ich
05: Anschlussplatte (Rückseite) 1Stk
24: M6 x 12 Schraube, 10 Stück
Richtung
Anschlusskabel
13: Schrittmotor 1 STK
Und
D
.
