Bitte bestätigen Sie, dass die USB-Schnittstelle normal verbunden ist. Bitte bestätigen Sie, dass der COM-Port richtig ausgewählt ist (nicht
wählen Sie COM1); bitte bestätigen Sie, ob die Baudrate richtig ausgewählt ist (wählen Sie 115200).
F: Wie lange dauert die Gravur eines Bildes?
Die Dauer der Gravur hängt hauptsächlich von der Geschwindigkeit der Gravur, der Leerlaufgeschwindigkeit und der Größe des
Bild. Benutzer können die Gesamtzeit anzeigen, die sie mit der Software verbracht haben.
6. Offline-Controller (optional)
Hinweis:
Der Offline-Controller und der Computer können nicht gleichzeitig an die Graviermaschine angeschlossen werden. Bei Verwendung des
Offline-Controller: Stellen Sie bitte sicher, dass das USB-Kabel der Maschine und des Computers getrennt ist.
Der Offline-Controller verfügt über eine externe 12-V-Standby-Stromversorgungsschnittstelle. Wenn Benutzer andere Mainboards ohne Stromversorgung verwenden
und schwache Stromversorgungskapazität, können Sie ein externes Netzteil anschließen, um den Controller mit Strom zu versorgen

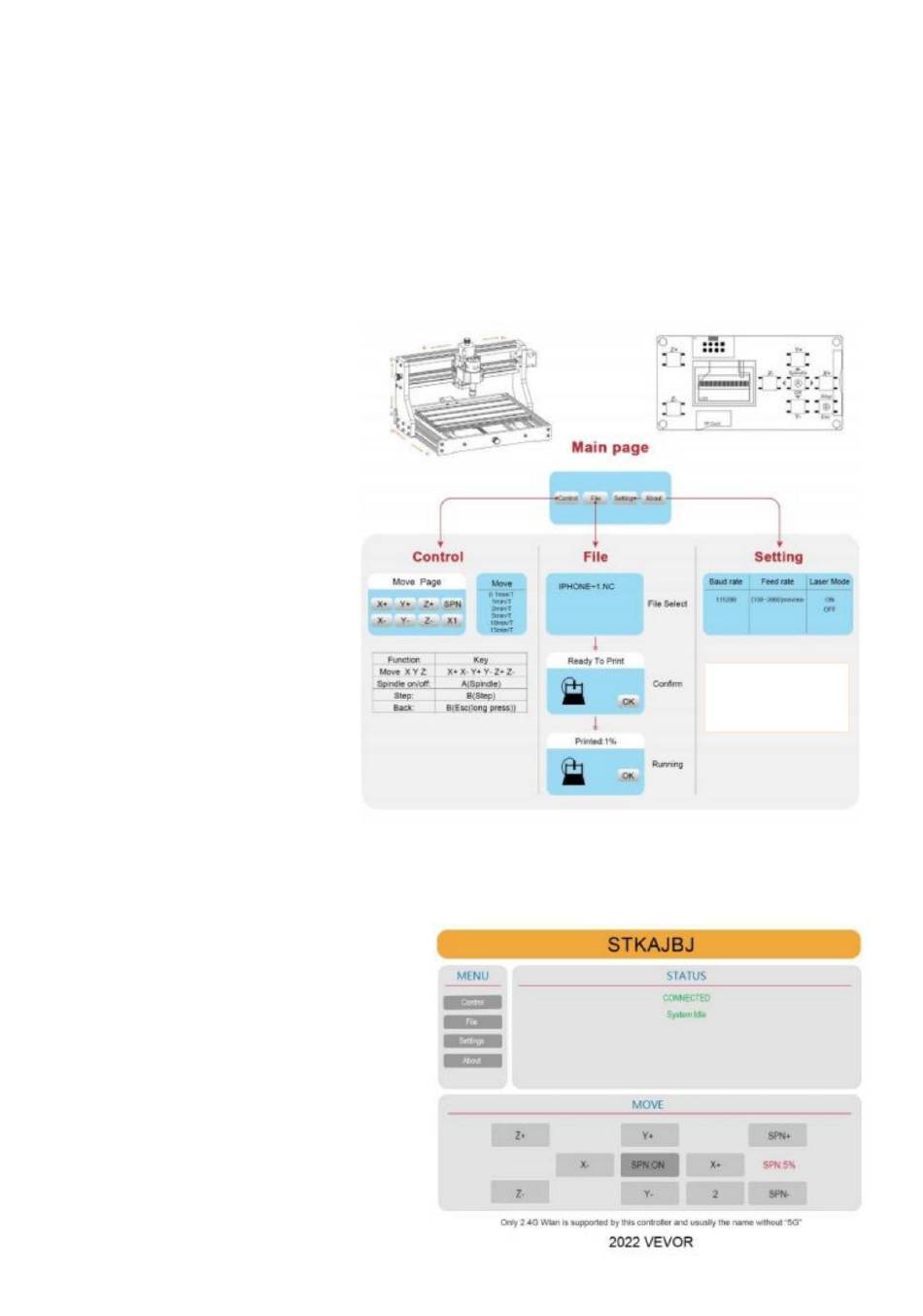

6.1 Hauptseite:
Y-: rechts Y+: links Z+: Sende $X an GRBL
Motherboard, um es zu entsperren.
OK/SPN: Schaltfläche zum Bestätigen.
6.2 Kontrollseite:
Bewegen Sie jede Achse manuell in die gewünschte
Position.
X+: X-Achse bewegt sich nach rechts, X- entgegengesetzt. Y+:
Y-Achse bewegt sich vorwärts, Y- entgegengesetzt. Z+:
Z-Achse bewegt sich nach oben, Z- Achse entgegengesetzt.
OK/SPN: Spindeltestschalter, drücken, um den
Spindel (entspricht SPN grau auf der
Bildschirm), drücken Sie erneut, um die Spindel zu schließen (die
Die entsprechende SPN auf dem Bildschirm wird
normal). Lange drücken, um die Spindel zu wechseln
Geschwindigkeitsseite. Auf dieser Seite ist Y+/Y- High/Low
Spindeldrehzahl, drücken Sie lange OK/SPN, um den
Seite zum Ändern der Spindeldrehzahl.
Beenden/STP: Funktion 1: Tippen Sie auf die jeweilige Achsentaste des
XYZ, um die Bewegungsdistanz jedes Mal um 0,1, 1, 5, 10 Zyklen
zu ändern. Funktion 2: Drücken und
Zum Beenden etwa 2 Sekunden gedrückt halten.
6.3 Dateiseite:
Dateiliste Wählen Sie die Datei aus, die graviert werden soll. Support
Dokumente umfassen: NC, NCC, TAP, TXT, Gcode, GCO, NL,
CUT, CNC.
Y+: hoch, Y-: runter
OK/SPN: Auswahl bestätigen und zur Bestätigungsgravurseite gelangen.
6.4 Gravurseite bestätigen:
Bestätigen Sie, dass die Gravurdatei ohne Fehler gestartet wurde.
OK/SPN: Bestätigung startet, bereit zum Drucken wird der Fortschrittsanzeigeprozentsatz, die Dateiauswahlseite wird nach dem zurückgegeben
Die Gravur ist abgeschlossen.
6.5 Einstellungsseite:
X+/ X-: Baudrate ändern; Y+/Y-: Vorschubgeschwindigkeit um ± ändern
100/Klick; Z+/Z-: Vorschubgeschwindigkeit um ±10/Klick ändern; OK/SPN:
Lasermodus ein-/ausschalten
6.6 Wi-Fi-Netzwerk und Internet
Der Offline-Controller verfügt über eine WiFi-Wireless-Netzwerkfunktion.
Standardmäßig wird der WiFi-Hotspot des VIGO-STK**** automatisch
eingerichtet. Sie können sich mit dem Hotspot verbinden über
WLAN Ihres Computers oder Mobiltelefons mit Passwort
12345678, und öffnen Sie dann 192.168.0.1 oder vigostick.local in
Browser zum Verwalten (Hochladen oder Löschen) der Dateien auf der SD
Karte des Offline-Controllers, und Sie können auch die
SSID (unterstützt nur 2,4G-Signal) Konto und Passwort für
Helfen Sie dem Offline-Controller, auf Ihr lokales WLAN-Netzwerk zuzugreifen.
Nachdem der Controller mit dem lokalen 2,4G-WLAN verbunden ist,
aktuelle IP-Adresse des Controllers oder der Domänenname
-13-
Schalten Sie den Lasermodus ein für
Lasergravur
Schalten Sie den Lasermodus aus für
CNC-Werkzeugschnitzen
