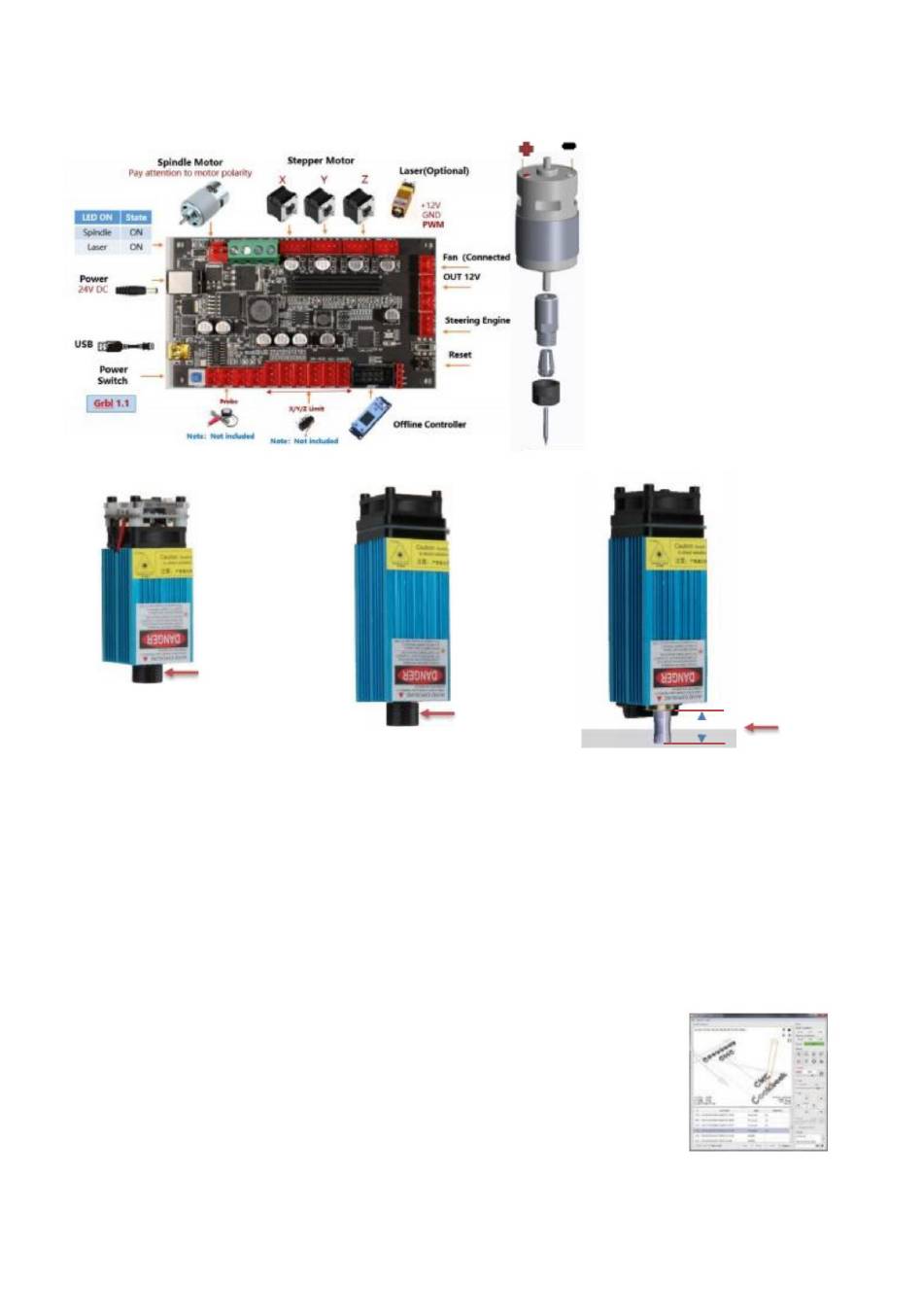

3. Steuerplatine und Laser (Laser ist optional)
3.1 Hinweise zum Anschluss der Steuerplatine
3.2 Anweisungen zum Laser (optional).
Bitte setzen Sie vor dem Bedienen des Lasers eine Schutzbrille auf!
Wenn alle Verbindungen hergestellt sind, schalten Sie den Strom ein, und der Laser ist bereit für den Betrieb. Das rote Licht auf der Oberseite des
Der Laser leuchtet während dieser Zeit kontinuierlich.
Schwachlicht einschalten und Brennweite anpassen (außer beim Fixfokus-Laser)
Bitte legen Sie die zu gravierenden Materialien flach unter den Laser. Der empfohlene Abstand zwischen Laserauslass und Materialien beträgt 3 bis 10 cm.
Außerhalb des Bereichs kann zu Unschärfe führen.
Schalten Sie das schwache Licht ein. Drehen Sie den Fokussierring langsam am Laserausgang, um die Laserpunkte zu verkleinern. Wenn der Laserpunkt am kleinsten ist
und am klarsten, es ist der optimale Zustand für die Lasergravur, dann schalten Sie das schwache Licht aus.
Bei Verwendung des Fixfokuslasers XTS15D verwenden Sie bitte die Fokussiermesssäule zur Einstellung des Abstandes zwischen Lichtaustritt
und die gravierte Fläche auf 18mm.
Hinweis: Laser XTS05/XTS08/XTS10 haben einen Schwachlichtschalter auf der Oberseite der Laser, mit dem Sie auch Schwachlicht einschalten können.
Schalten Sie den Schalter unbedingt aus, bevor Sie mit der Lasergravur beginnen.
4. Candle Software
Candle
ist eine GUI-Anwendung für GRBL-basierte CNC-Maschinen mit G-Code-Visualizer.
Open-Source-Software, die für die Bearbeitung von CNC-Werkzeugmaschinen geeignet ist. Sie unterstützt die Verarbeitung von G-Code-Dateien
und visuelle Anzeige.
Unterstützte Funktionen:
(1) Steuerung einer GRBL-basierten CNC-Maschine über Konsolenbefehle, Schaltflächen im Formular und den Nummernblock.
(2) Überwachung des Zustandes der CNC-Maschine.
(3) Laden, bearbeiten, speichern und senden Sie G-Code-Dateien an die CNC-Maschine.
(4) Visualisieren von G-Code-Dateien.
XTS05
XTS08
XTS10
Ist einstellbar
Fokussierring
Das Terminal des roten Punktes von
der Spindelmotor ist positiv, bitte stecken
Sie das rote Kabel ein.
Die Motor-X/Y/Z-Schnittstelle an Bord
sollte an die X/Y/Z-Motoren angeschlossen werden
entsprechend. Der 6Pin Stecker ist für die
Motor und der 4-Pin ist für das Bedienfeld.
Die Stromschnittstelle stellt die Verbindung zur
Stromversorgung her und die USB-Schnittstelle die Verbindung zum Computer.
Schließen Sie das Spindelmotorkabel gemäß
auf die richtige Polarität achten.
der Motortreiberstrom.
mit dem 3-poligen Kabel an die Steuerplatine.
Richten Sie den Laser richtig auf die Materialien aus, um
graviert werden, bezogen auf den Laser
Anweisungen unten, bevor Sie beginnen
Gravur.
XTS15 Laser
Ist einstellbar
Fokussierring
Candle ist eine
-8-
Im Allgemeinen besteht kein Anpassungsbedarf
Bei Verwendung eines Lasers schließen Sie bitte den Laser an
XTS15D Laser
Ist mit festem Fokus
Kann nicht angepasst werden
Fokussiersäule
18 mm
